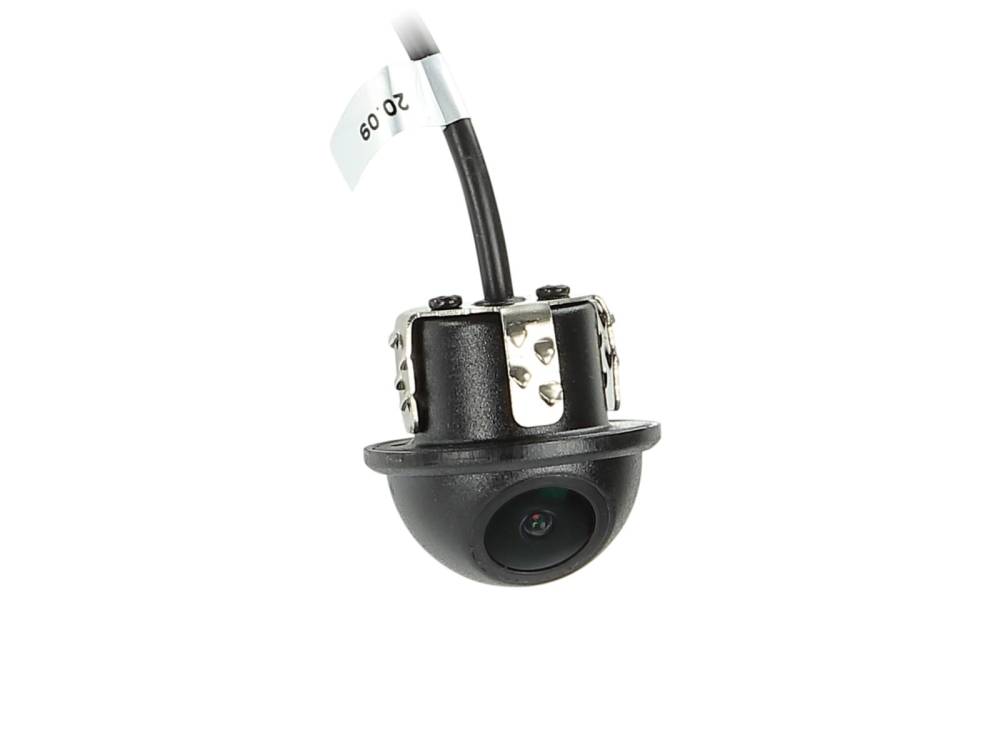

ACV 771000-6002 är en universell backspegelskamera med rund design, avsedd för sub-montering. Denna kamera är utrustad med vägledande linjer och en spegelfunktion för att underlätta parkering och manövrering.
- Designad för kontinuerlig drift
- Vägledande linjer och spegelfunktion aktiveras via jumpers
- Högupplöst bildsensor med 728 x 488 effektiva pixlar
- Vidvinkelobjektiv med diagonalt synfält på 170°
- IP68 klassad för vattentålighet och dammskydd

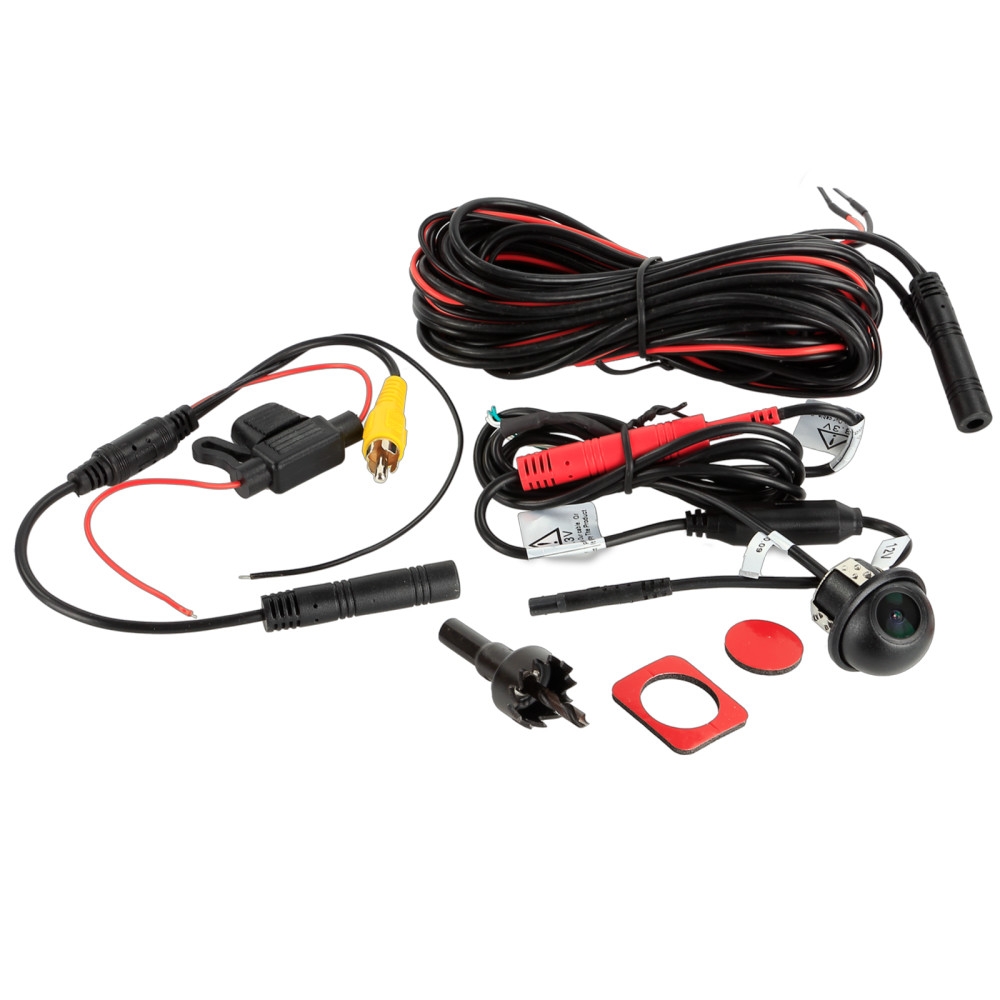

Denna backspegelskamera har en kameraspänning på +3V och strömförsörjning på +12V / +24V. Det är viktigt att kontrollera kamerans synvinkel och justering på installationsplatsen med en testmonitor innan installation. Kameran kopplas utan spänningsomvandlare, och en anslutning med +3V kan skada kameran. Anslutningarna är som följer: röd kabel för +12V / +24V, svart kabel för direkt jordning, gul RCA-kabel för video, grön kabel för att aktivera/deaktivera vägledande linjer och vit kabel för att aktivera/deaktivera spegelfunktionen. Kamerahuset är tillverkat av plast med metallfästen och har en svart färg. Den har en ljuskänslighet på 0,3 Lux och en upplösning på 600 TV-linjer. Kameran fungerar inom ett temperaturintervall från -30°C till 75°C och kan lagras vid temperaturer mellan -40°C och 85°C. Måtten på kameran är H 30mm och en diameter på 17mm till 30,5mm. Den levereras med en 1 meter lång pigtail med 4-polig ACV-systemkontakt. För anslutning till kameran och monitor finns det även förlängningskablar och installationsaccessoarer tillgängliga.
Passar till
Universell användning för olika bilmodeller
Specifikationer
Kamerans design: plast med metallfästen
Färg: svart
Bildsensor: 1/3"" CMOS
TV-system: NTSC
Objektiv: 1,9mm / F 2.0
Upplösning: 600 TV-linjer
Linsvinkel: diagonalt 170°
Synvinkel: horisontellt 101°, vertikalt 77° +5°
IP-klassning: IP68
Terminal: 4-polig ACV-systemkontakt (m) Ø5,2 mm
Strömförsörjning: +12V / +24V DC
Strömförbrukning: 200mA
Mått: H 30mm / 17mm - 30,5mm
