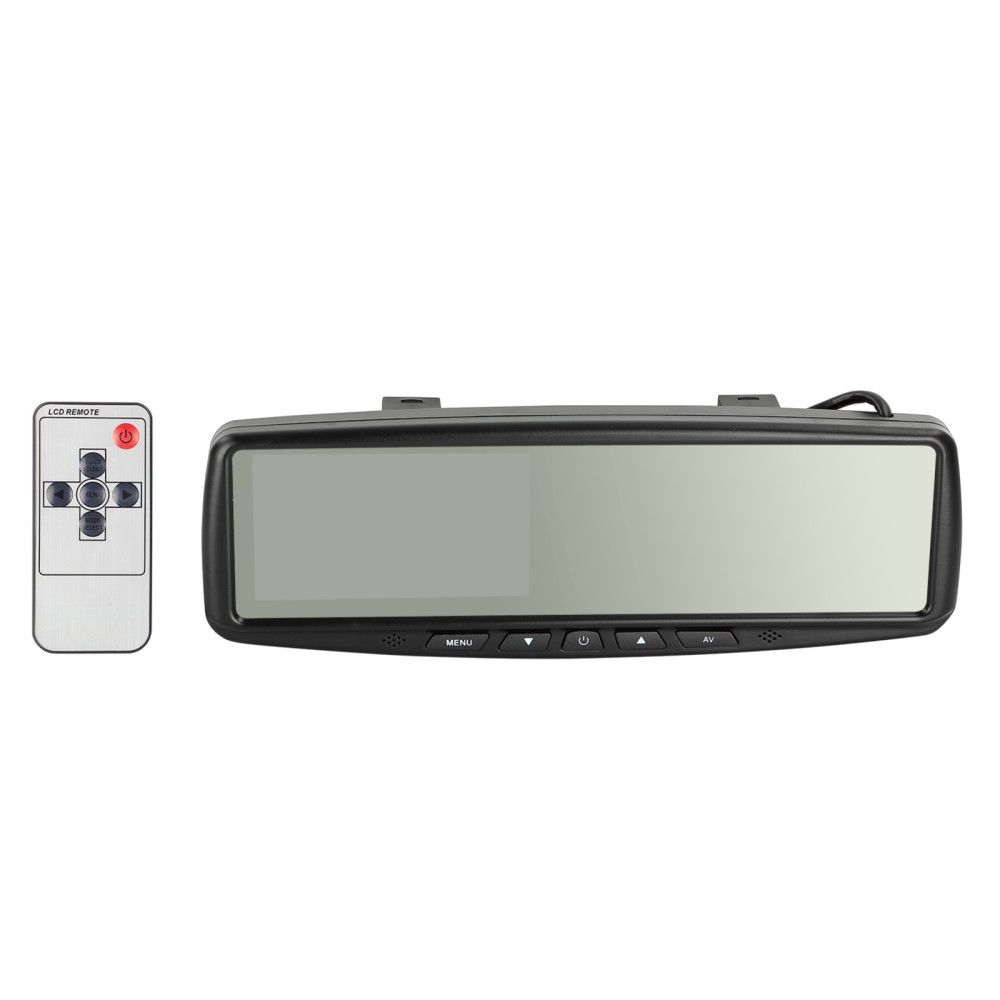

ACV 771000-6231 är en universell spegelmonitor med en storlek på 4,3 tum. Denna monitor är designad för att ge en tydlig visning av videoinnehåll från två olika källor.

• 4,3-tums skärm med hög upplösning för klar bild.
• Två videoinmatningar för anslutning av olika enheter.
• Automatisk detektering av videosignal för enkel användning.
• Manuell av/på-funktion för kontroll av strömförsörjning.
• Fjärrkontroll för bekväm hantering av inställningar.

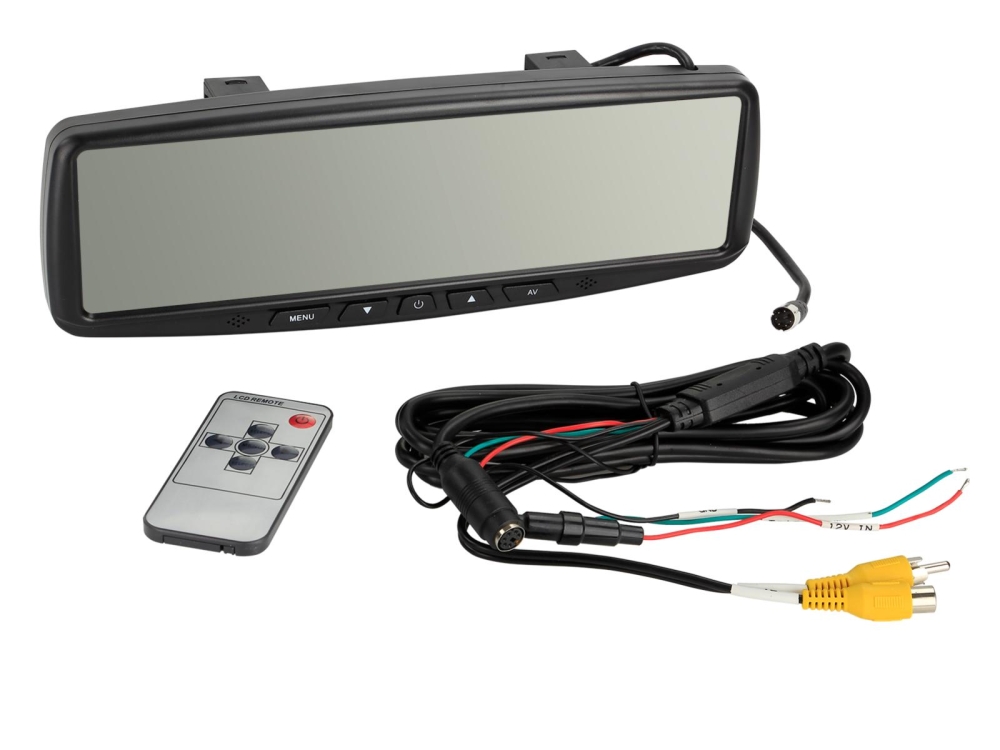

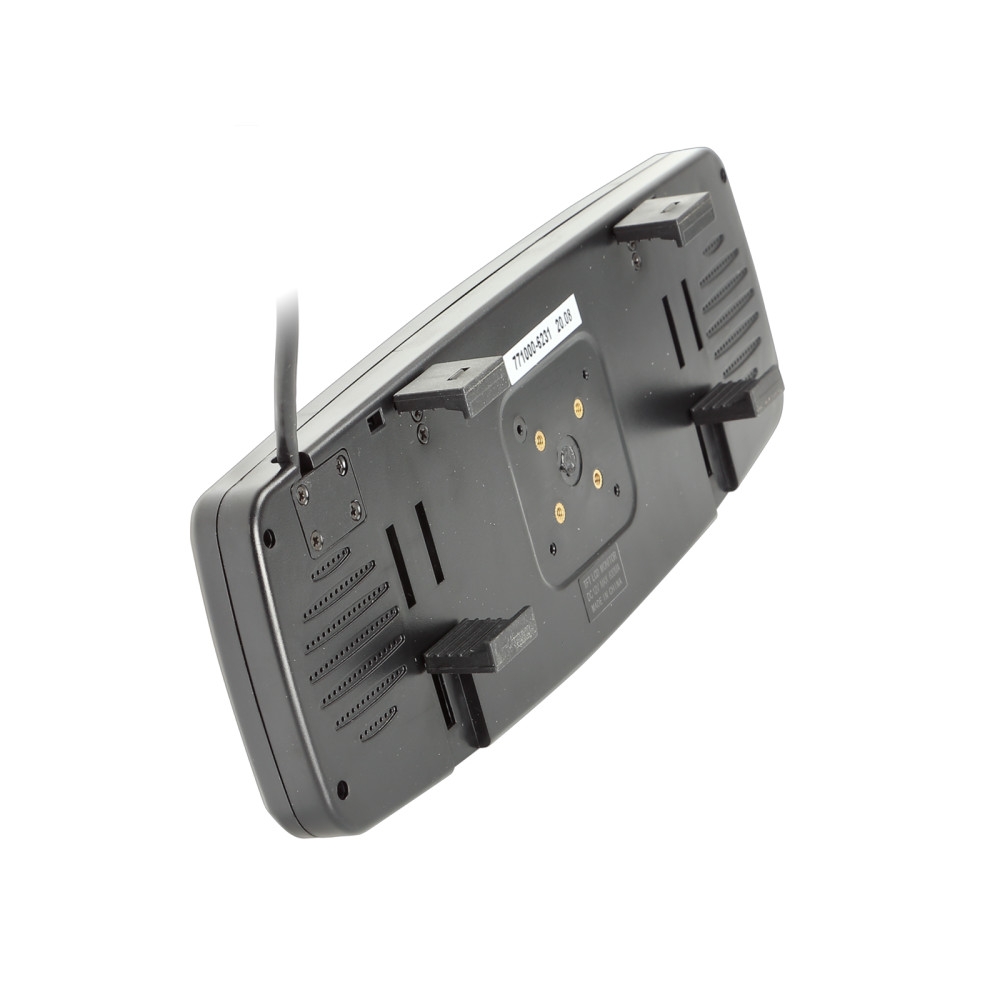

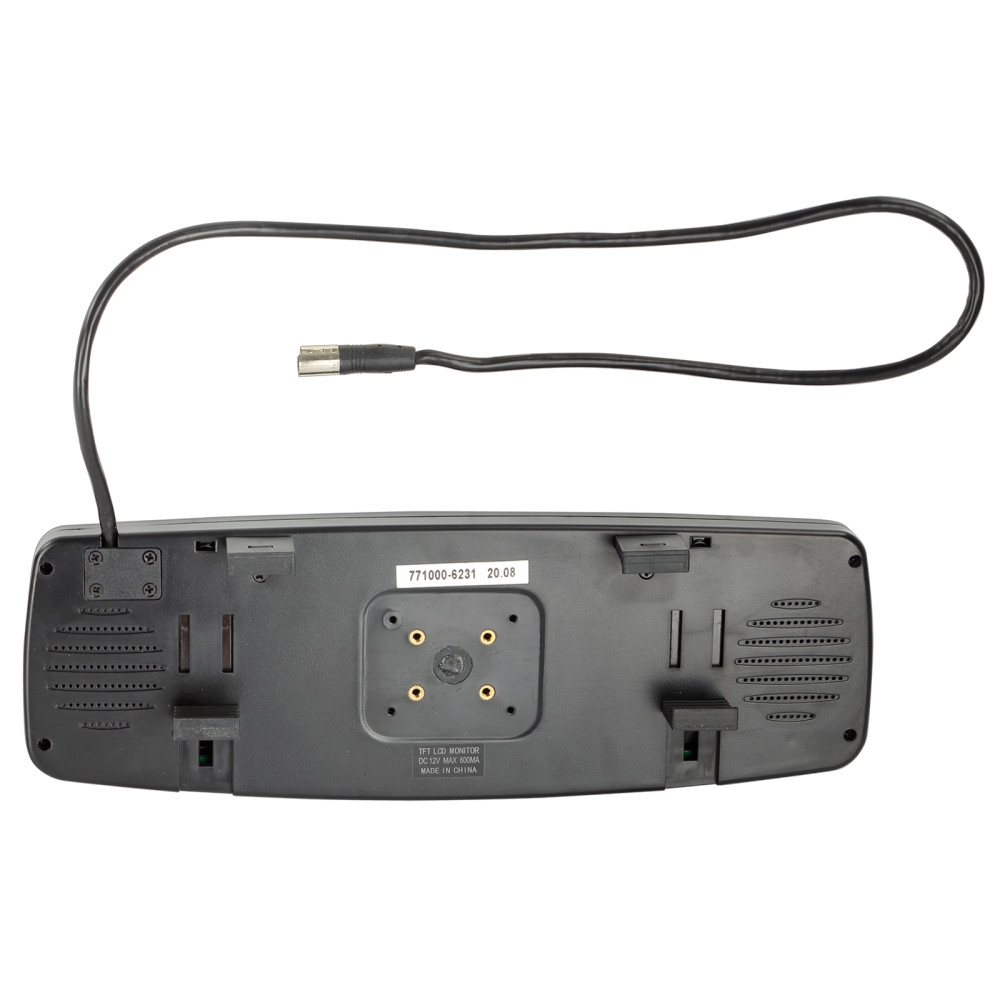

Monitorn har en universell hållare som gör det möjligt att montera den på OEM-spegeln i bilen. Anslutningen sker enkelt med hjälp av en röd kabel som kopplas till en växellast på +12V till +24V, en svart kabel för jord, och en grön kabel för att trigga videosignalen.

Monitorn är tillverkad i plast med klämsystem och finns i svart eller antracitfärg. Den har en upplösning på 640 x 480 (RGB) och stöder både PAL och NTSC TV-system. Strömförsörjningen är mellan +12V och +24V DC.

Monitorns mått är 259,75 mm i längd, 87,80 mm i höjd, och 22,20 mm i djup utan klämma, samt 39,23 mm med klämma.
