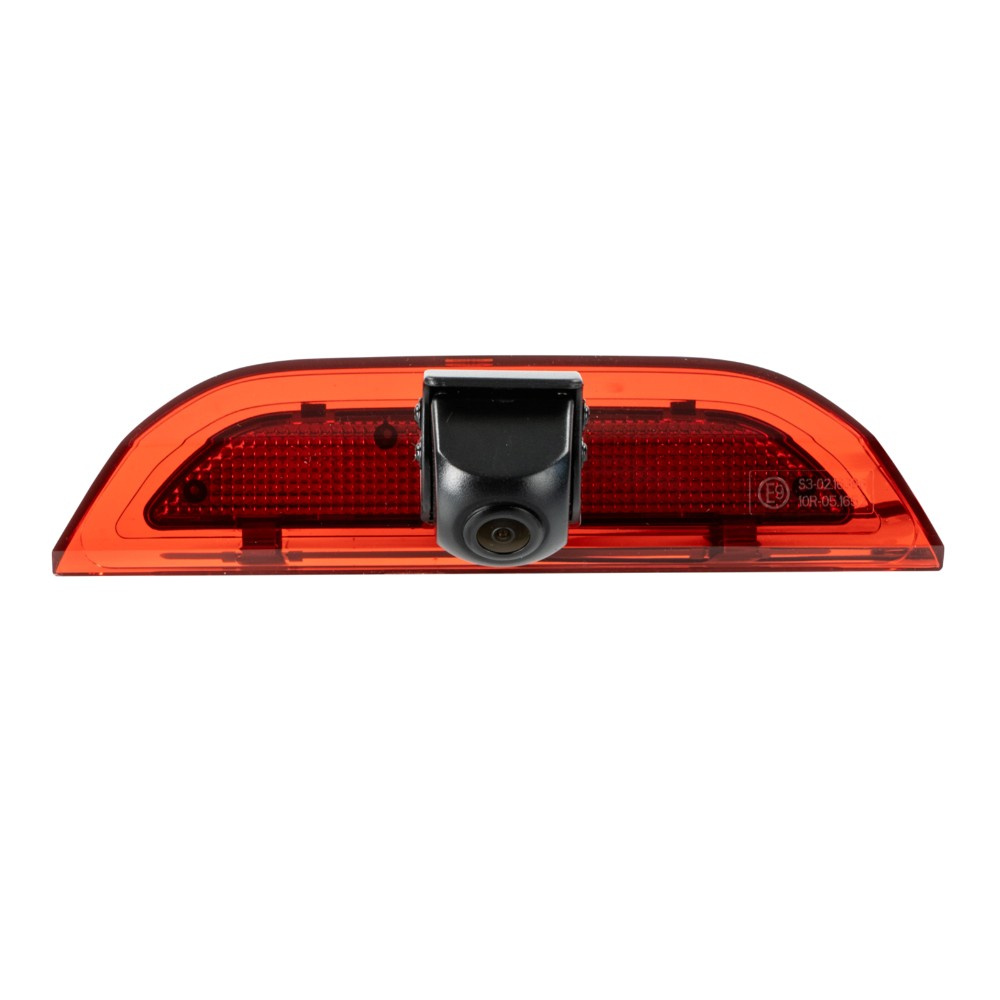

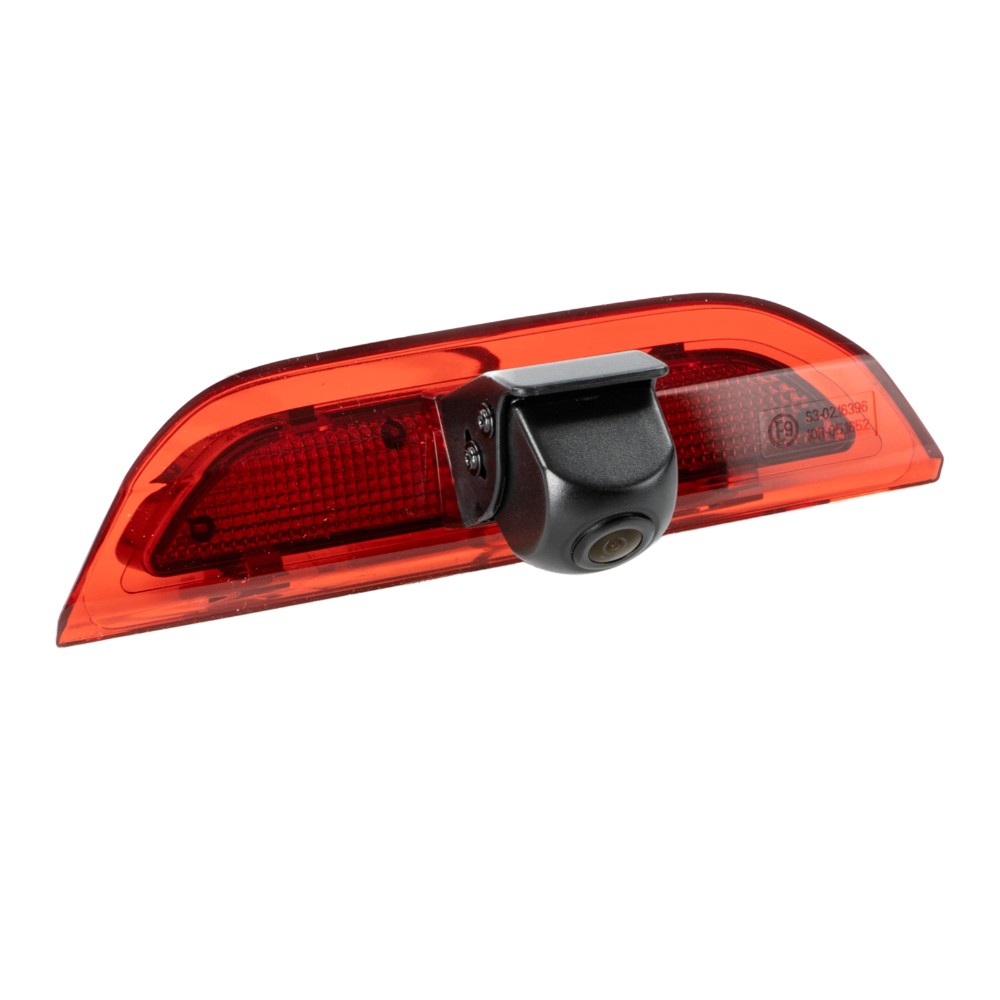

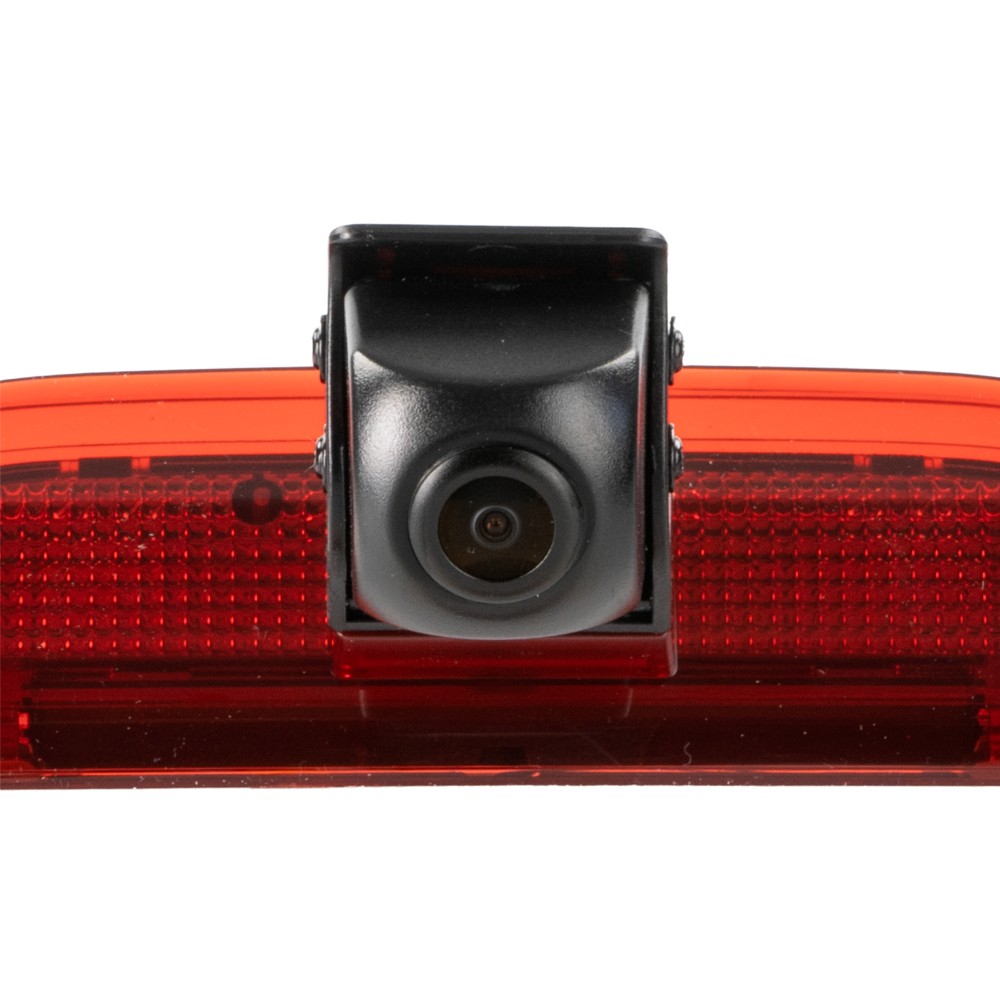

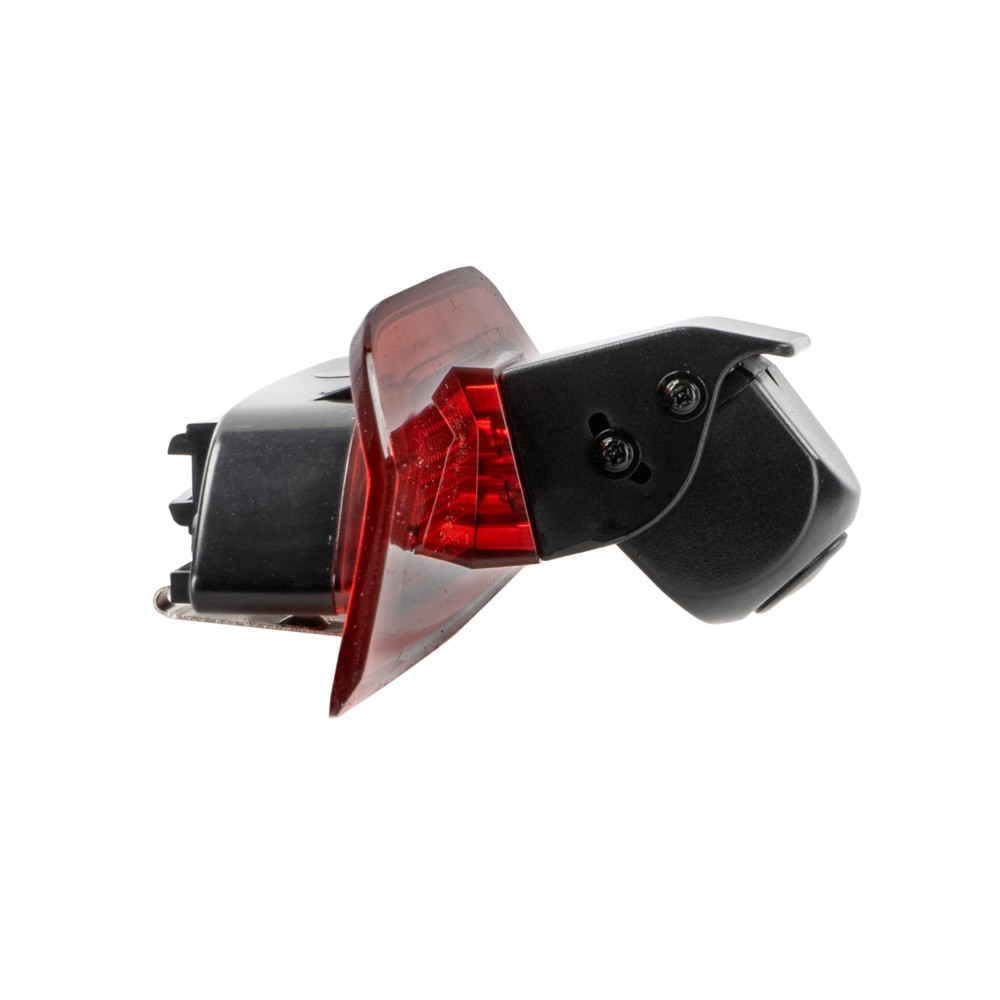

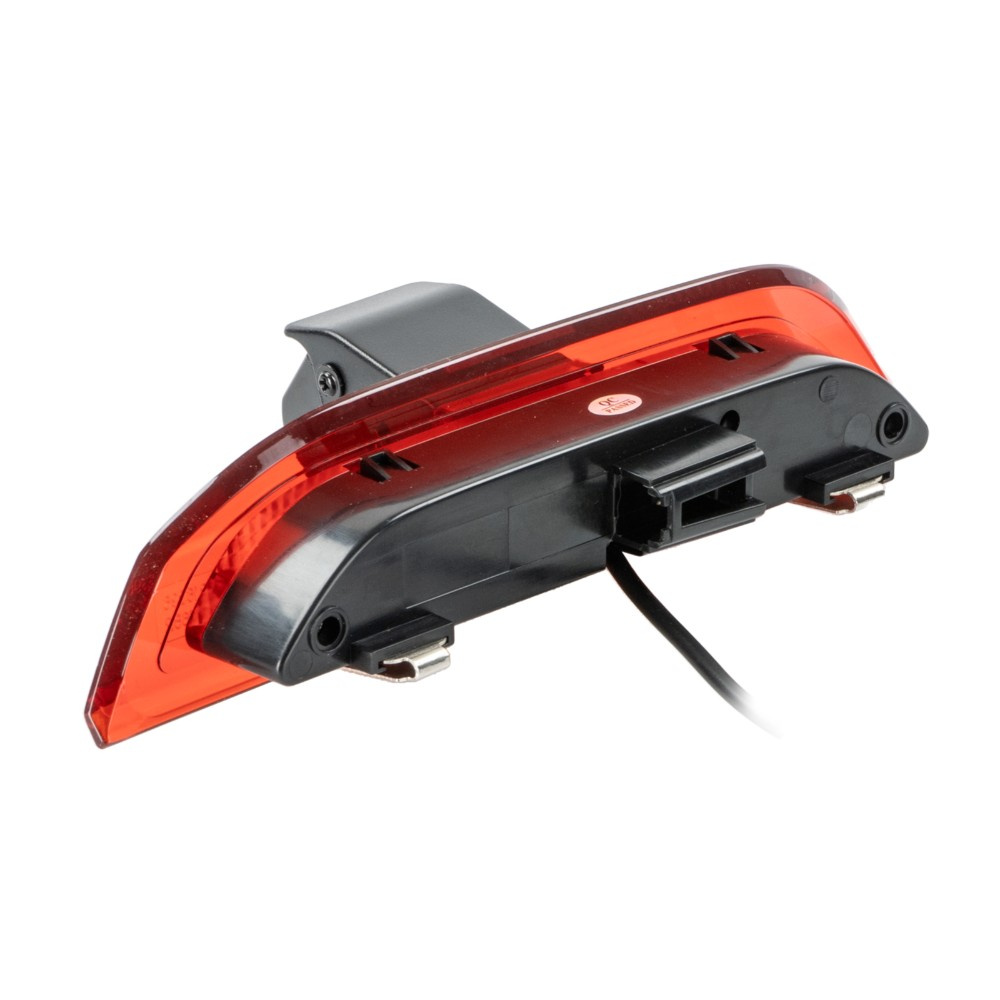

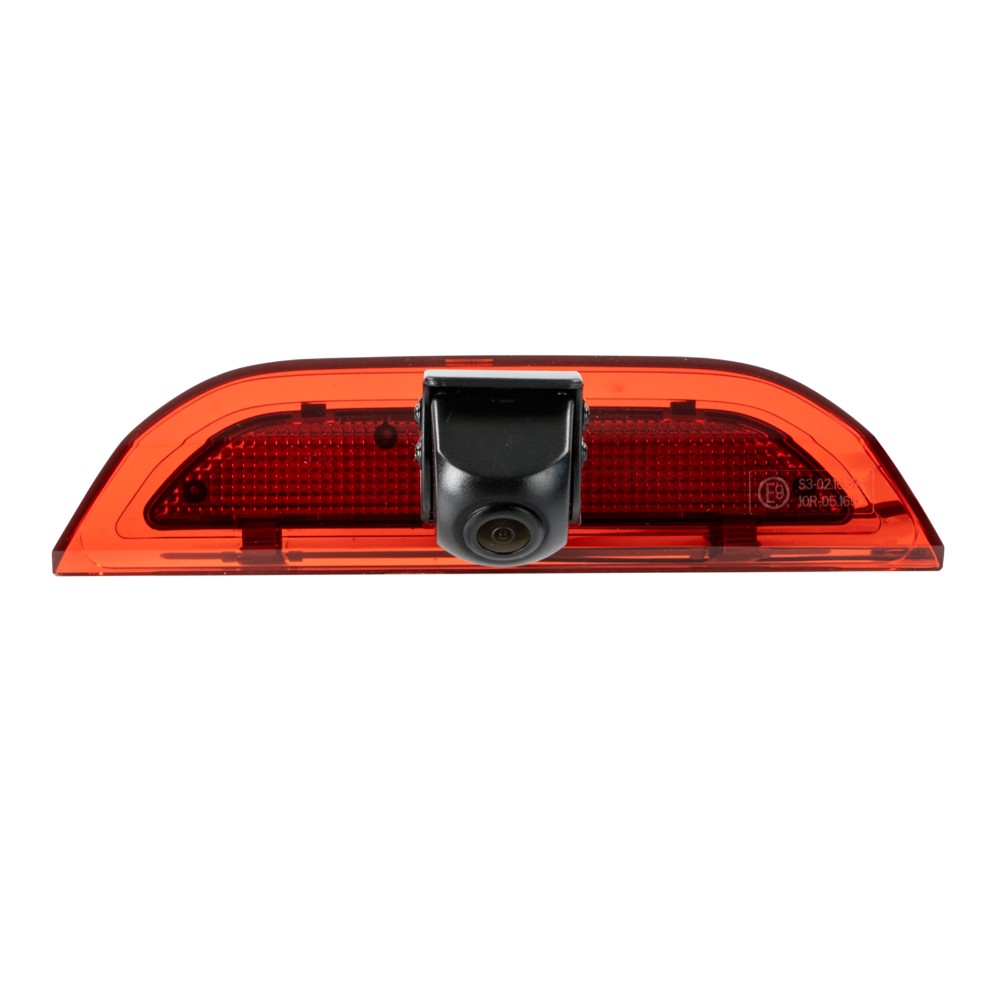

ACV 771000-6079 är en backkamera speciellt framtagen för Ford Transit Connect (SK) 05/2024 - 2025, Ford Transit Courier (N3P) 10/2023 - 2025 samt Ford E-Transit Courier (N3P) 03/2025 - 2025. Kameran ersätter originalets tredje bromsljus och har justerbar synvinkel samt vägledande linjer som kan aktiveras eller deaktiveras via jumper.
- Designad för att ersätta OEM tredje bromsljus på angivna Ford-modeller
- Utrustad med justerbar synvinkel och vägledande linjer som kan slås på eller av
- Opererar med +12V / +24V strömförsörjning och kräver +3V kameraoperativspänning via medföljande spänningsomvandlare
- IP67-klassad för skydd mot damm och vatten

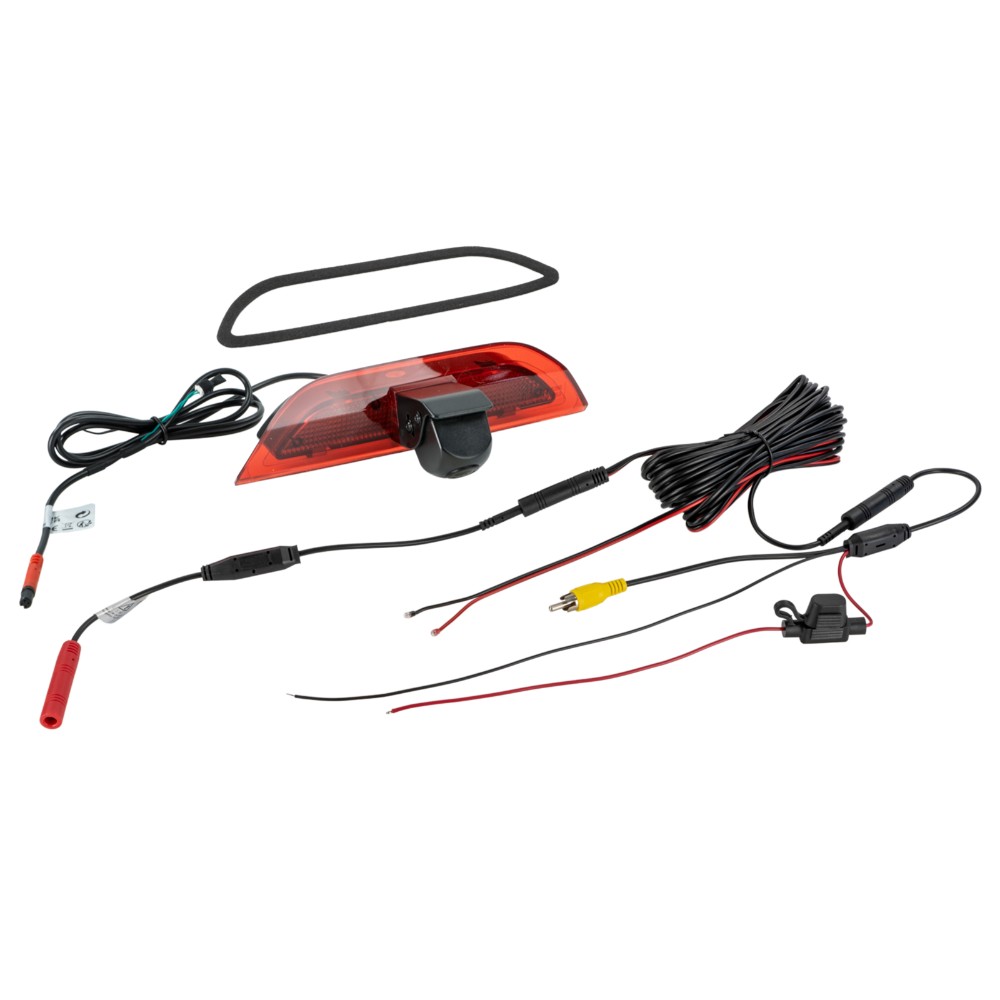

- Levereras med 3,3 meter kabel med 4-pin ACV-systemkontakt samt tillbehör för anslutning och förlängning
Kameran har en 1/3"" CMOS-sensor med NTSC-färgvideosystem och en upplösning på 600 TV-linjer. Objektivet är 12,6 mm med en horisontell synvinkel på 115° och vertikal på 75° plus 5°. Minsta ljuskänslighet är 0,1 Lux vilket gör kameran användbar även i svagt ljus. Strömförbrukningen är cirka 100 mA och den fungerar inom temperaturspannet -20°C till 70°C. Installation bör föregås av kontroll av synvinkel och kamerainriktning med testmonitor för att säkerställa korrekt bildvinkel.
Kablaget inkluderar röd kabel för +12V strömförsörjning med säkring, svart kabel för jordanslutning direkt till bilens kaross, samt gul RCA-kabel för videosignal. Vit jumper används för att aktivera eller inaktivera de vägledande linjerna. För att undvika skador på kameran är det viktigt att använda medföljande spänningsomvandlare för +3V kameraoperativspänning. Kameran kan anslutas till bilens backljus via en spänningsstabilisator (artikel 771000-6100) och kan kompletteras med förlängningskablar i längderna 5, 10 eller 15 meter (artiklar 771000-6305, 771000-6310 och 771000-6315).
Installationstillbehör inkluderar även ett elektroniskt relä för anslutning till olika gränssnitt (artikel 40-AD-REMOTE).
Viktigt att notera är att ACV:s kameror är avsedda för kontinuerlig drift och att anslutning utan korrekt spänningsomvandlare kan skada kameran.
Passar till
Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025
Specifikationer
Bildsensor: 1/3"" CMOS
Videosystem: NTSC
Upplösning: 600 TV-linjer
Objektiv: 12,6 mm
Synvinkel: horisontell 115°, vertikal 75° +5°
Minsta ljuskänslighet: 0,1 Lux
Skyddsklass: IP67
Strömförsörjning: +12V / +24V, kameraoperativspänning +3V via spänningsomvandlare
Strömförbrukning: 100 mA
Temperaturområde: -20°C till 70°C (drift), -40°C till 80°C (förvaring)
Anslutning: 4-pin ACV-systemkontakt Ø5,2 mm
Kabellängd vid kamera: 3,3 m
