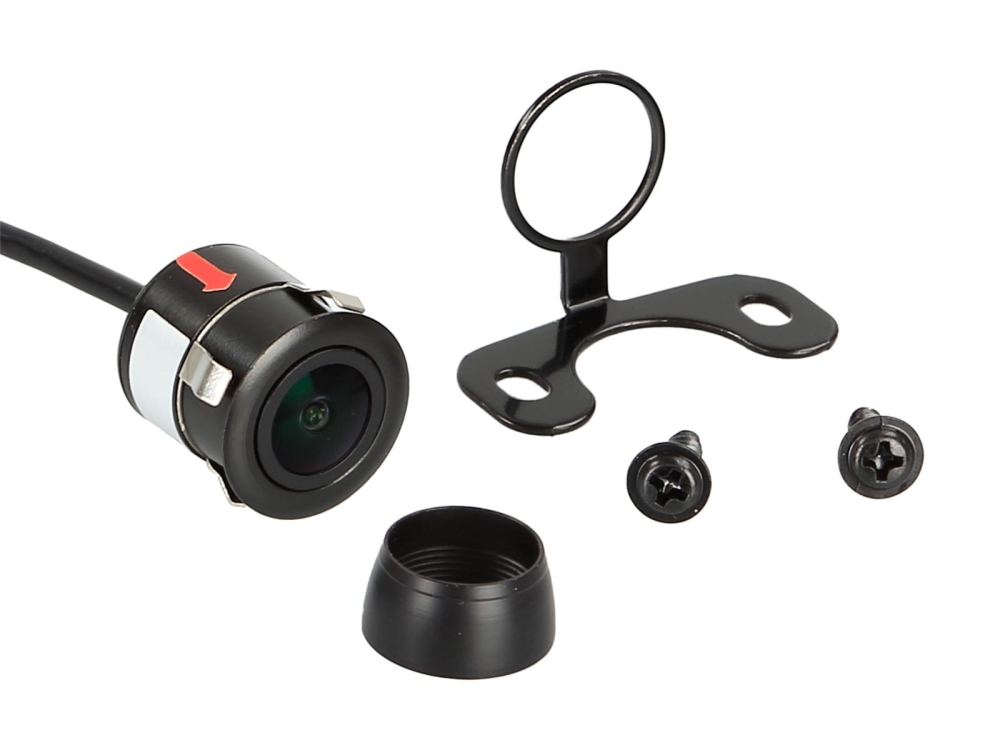

ACV 771000-6702 är en universell backkamera med en rund design på 18,3 mm. Den är avsedd för installation i sub-konstruktioner, byggda konstruktioner eller inbyggda konstruktioner och kommer med guiderlinjer för ökad säkerhet vid backning.

• Designad för kontinuerlig drift
• Justerbar synvinkel och aktiverbara guiderlinjer
• IP68-klassad för vattentålighet och hållbarhet
• Enkel installation med medföljande kablage
• Hög upplösning med 700 TV-linjer för klar bild

Kameran har en bildsensor av typen 1/3"" CMOS och använder NTSC TV-system. Den har en upplösning på 976 x 592 pixlar och en lins med en brännvidd på 1,9 mm. Med en ljusnivå på 0,3 Lux kan kameran användas även i svagt ljus. Synvinkeln är diagonalt 170°, horisontellt 115° och vertikalt 80° + 5°.

För att säkerställa korrekt installation rekommenderas att man kontrollerar kamerans synvinkel och justering på installationsplatsen med en testmonitor innan installation. Kameran kopplas direkt till bilens elektriska system med en spänning på +12V eller +24V.

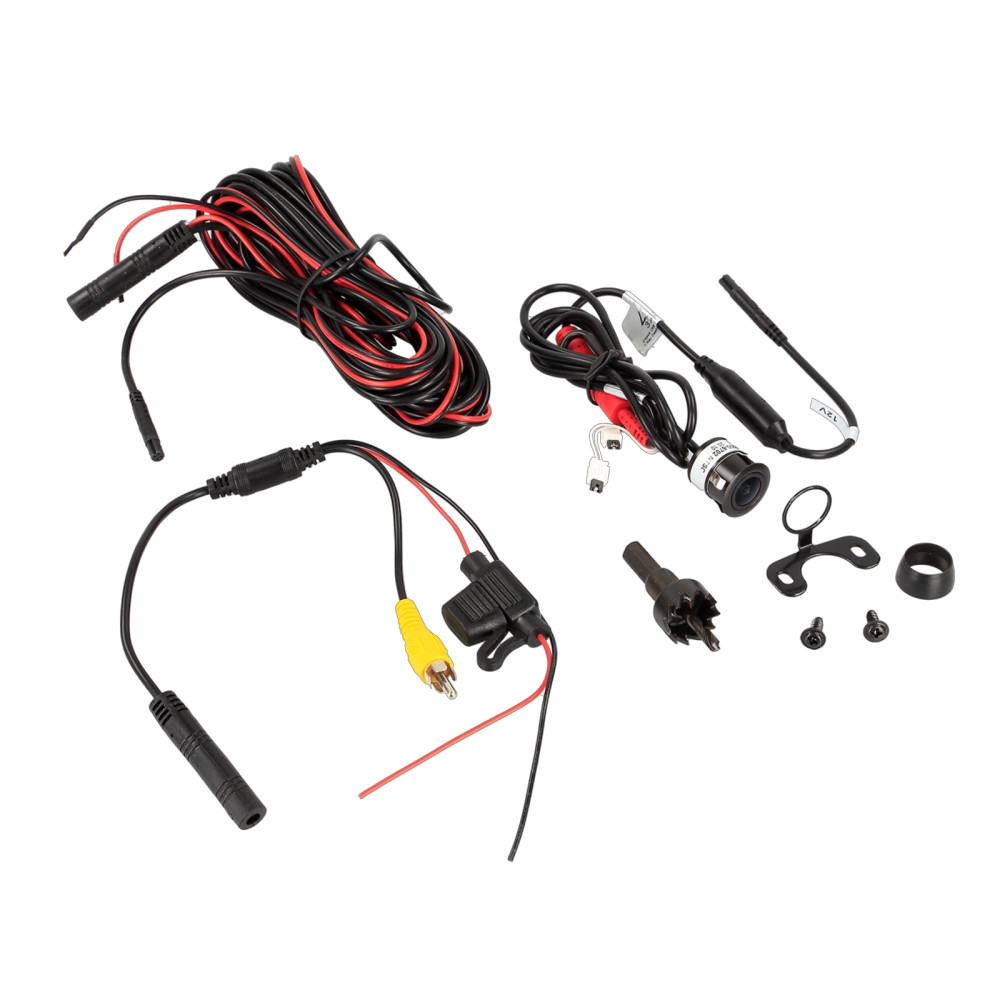

Den röda kabeln är för strömförsörjning (+12V / +24V) och den svarta kabeln är jordkabel som kopplas direkt till bilens kaross. Den gula RCA-kabeln används för videoutgång. En jumper används för att aktivera eller avaktivera guiderlinjerna.

Förlängningskablar och andra tillbehör finns tillgängliga för att underlätta installationen och anpassa kameran efter specifika behov.

Specifikationer
Kamerans diameter: 16,5 - 18,3 mm beroende på fäste
Kamerans kabel längd: 1 m +/-
Strömförsörjning: +12V / +24V DC
Strömförbrukning: 200mA
Driftstemperatur: -30°C till 75°C
Lagringstemperatur: -40°C till 85°C
IP-klassning: IP 68
