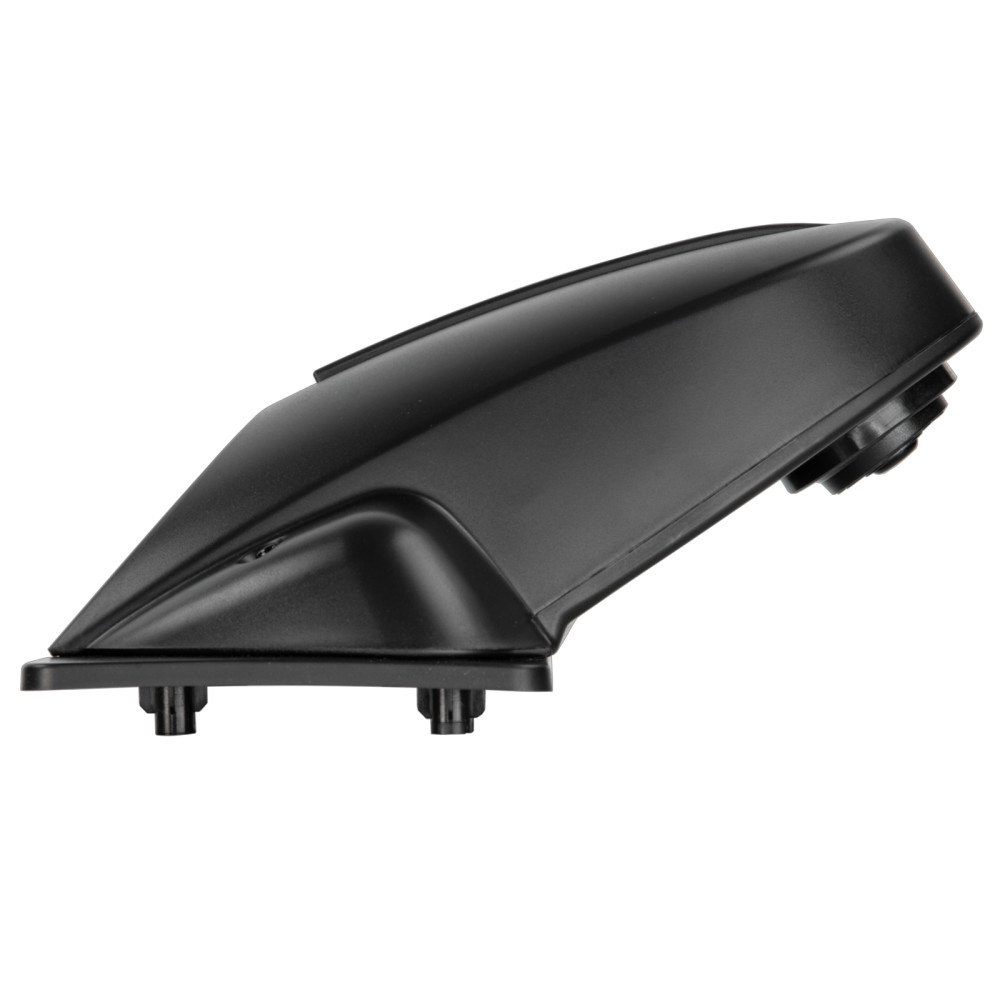

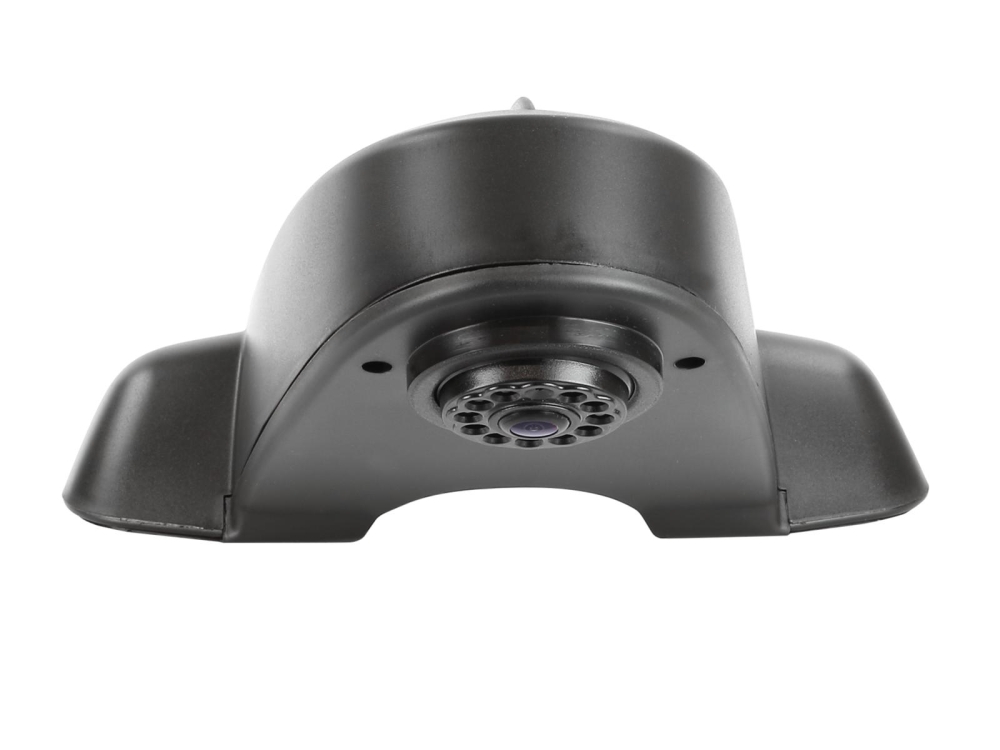

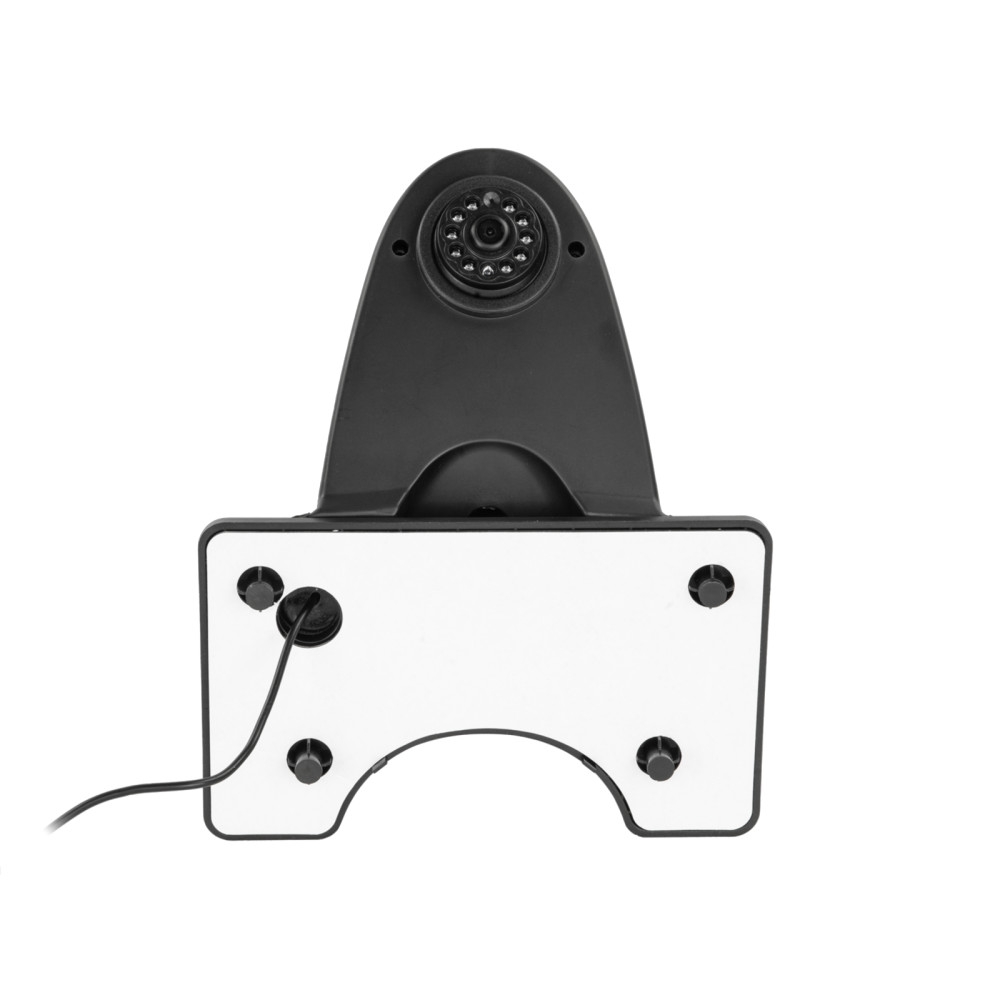

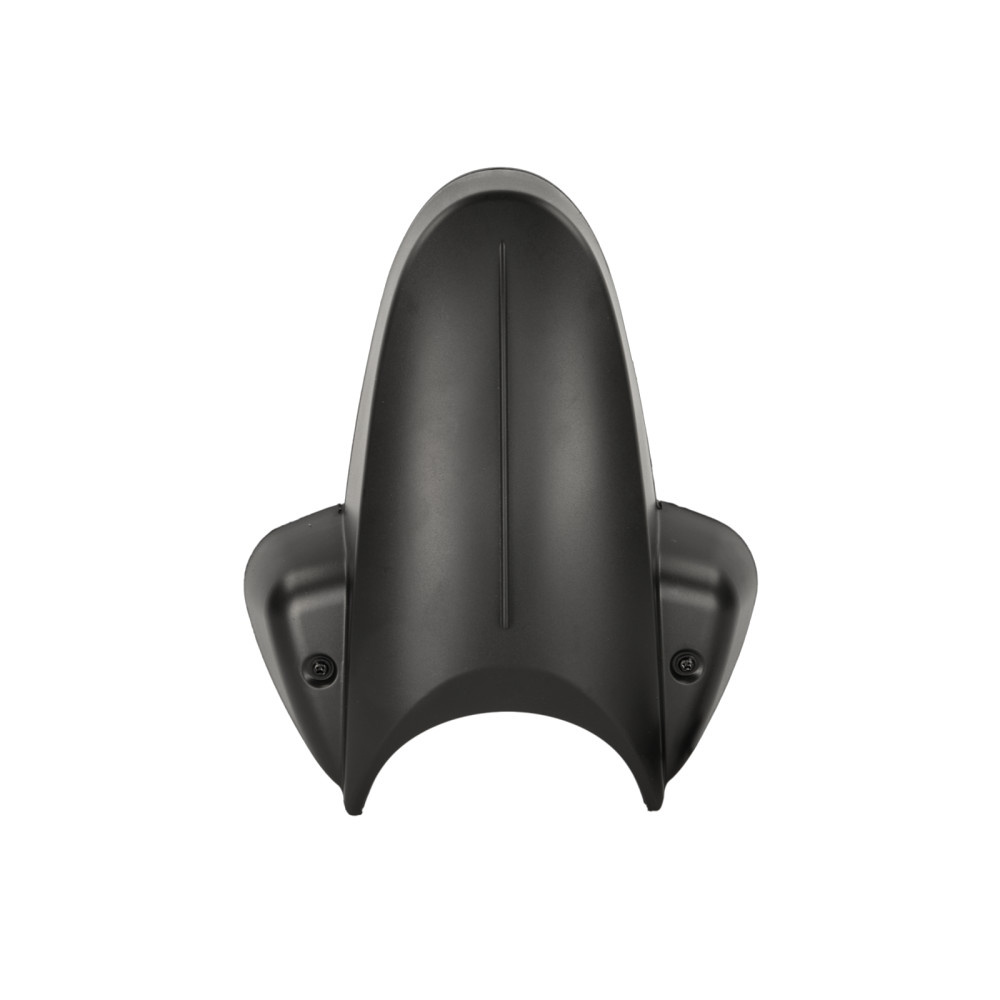

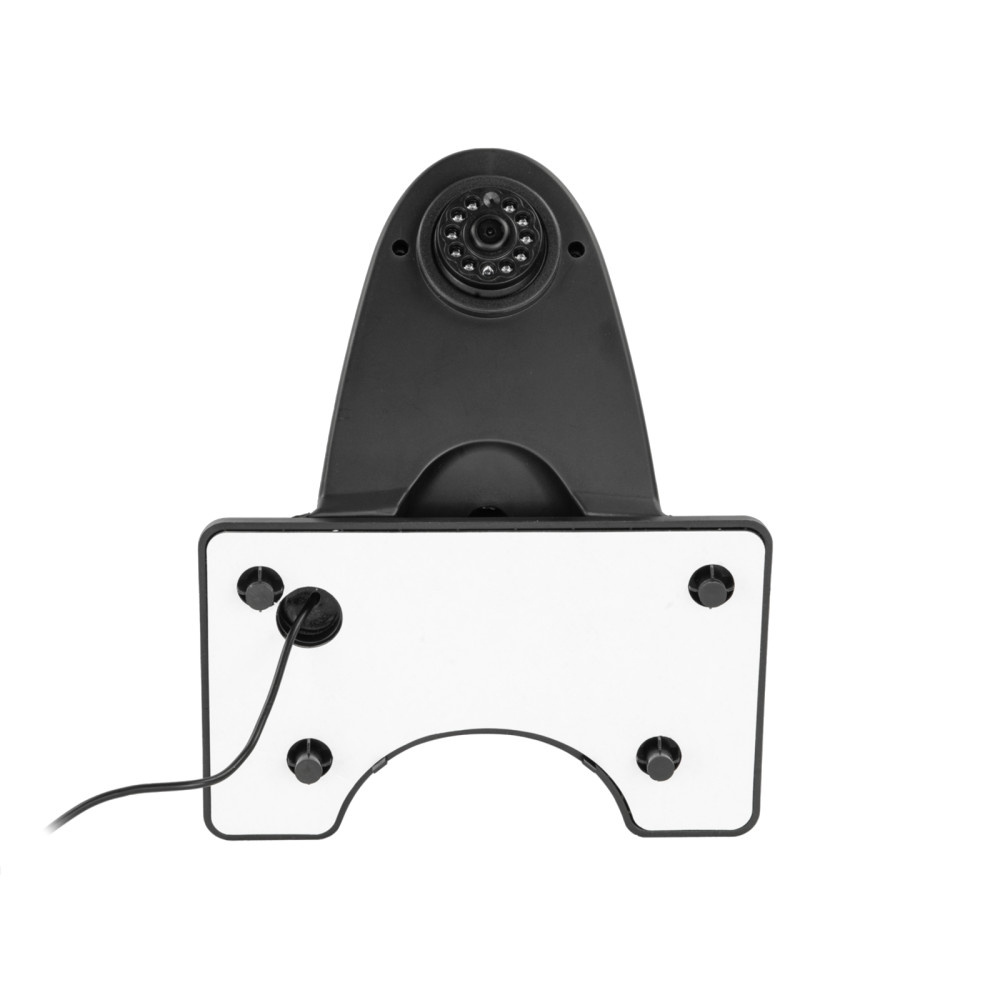

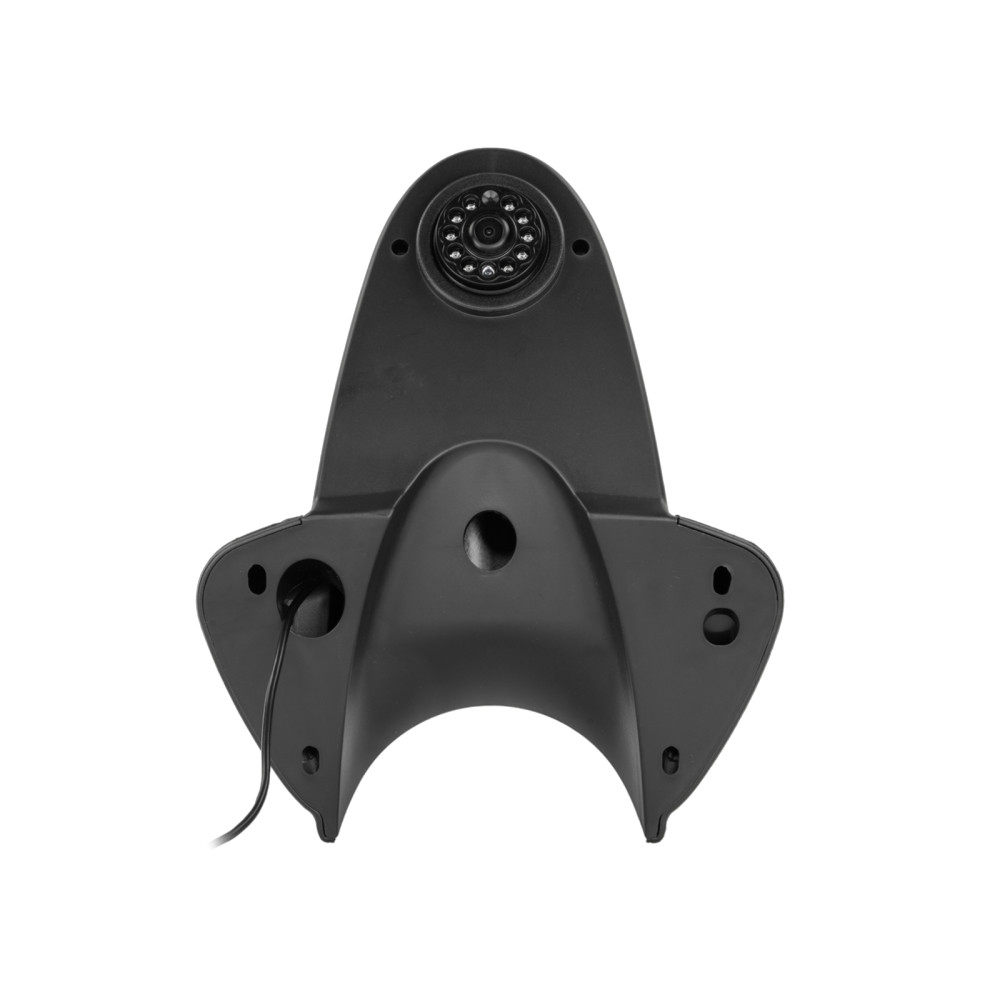

ACV 771000-6010 är en backkamera designad för att installeras på taket av Transporter-fordon. Kameran erbjuder en nattvy-funktion och guidelinjer för att underlätta backning.

• Universell design för Transporter
• Installation på taksystem
• Guidelinjer för enkel manövrering

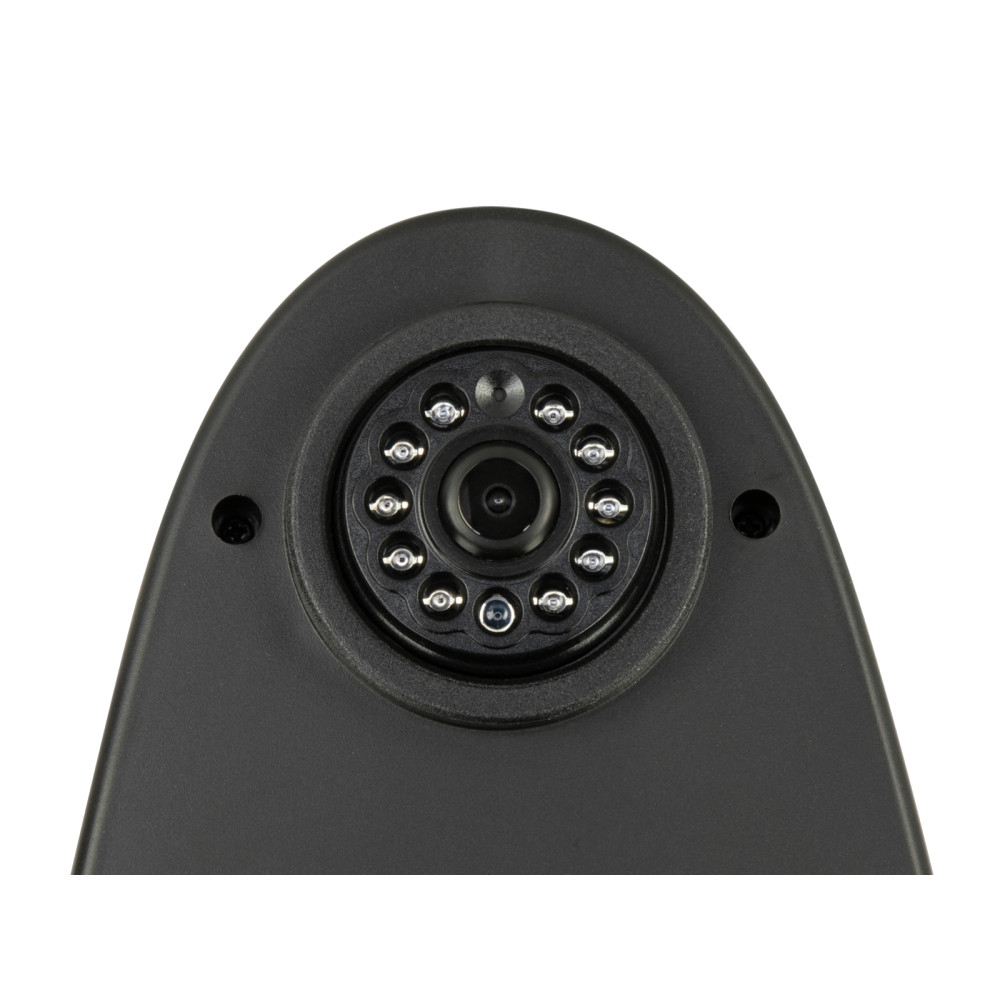

• Nattvy-funktion för bättre sikt i mörker
• Kontinuerlig drift med +12V spänning

Kameran är tillverkad av plast och har en svart färg. Den är utrustad med en bildsensor av typen 1/3"" CCD och använder NTSC TV-system. Med en upplösning på 600 TV-linjer och en lins med en brännvidd på 1,9 mm, ger den en synvinkel på 170° diagonalt. Kameran är IP68-klassad, vilket innebär att den är skyddad mot damm och vatten. Den klarar av driftstemperaturer mellan -30°C och 75°C och har en lagringstemperatur mellan -40°C och 85°C.

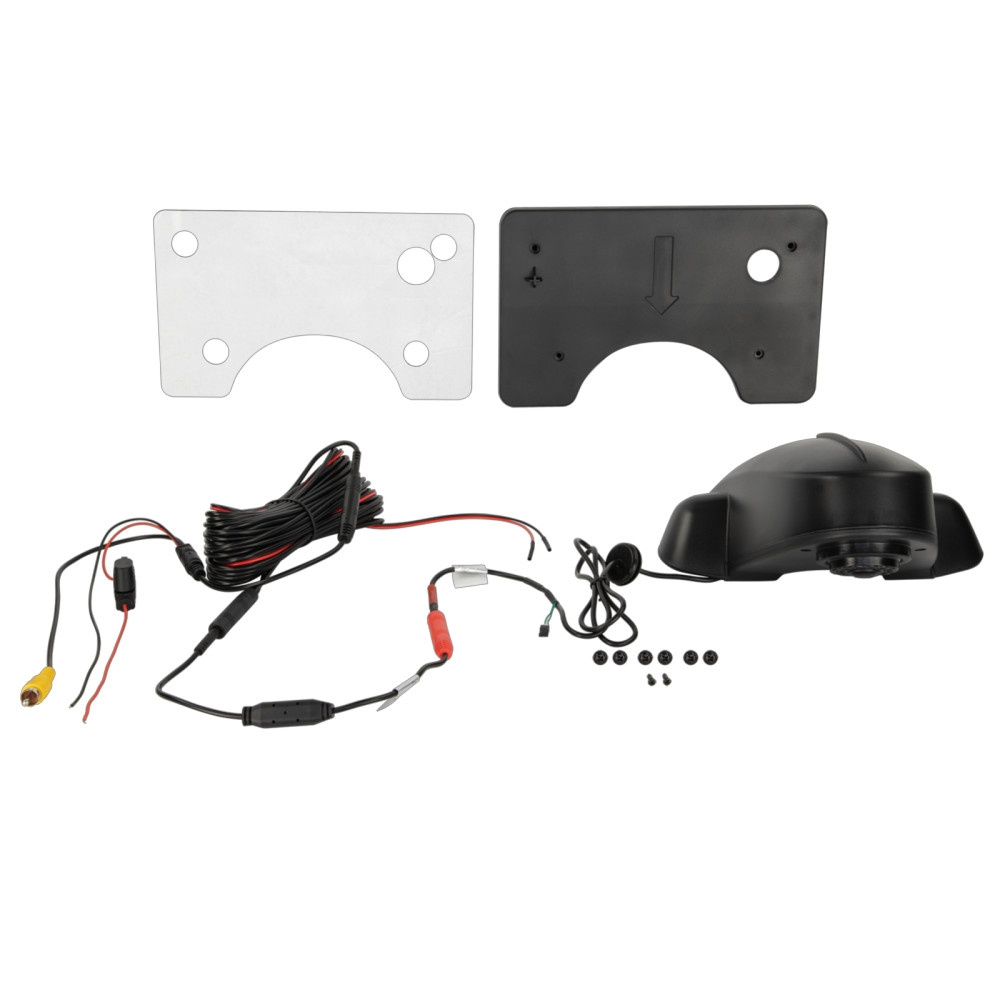

För installationen krävs en korrekt anslutning av kablarna. Den röda kabeln är för +12V strömförsörjning, den svarta kabeln är för jordning, och den gula kabeln är för videoanslutning. En jumper används för att aktivera eller avaktivera guidelinjerna.

För att säkerställa korrekt installation rekommenderas att man kontrollerar kamerans synvinkel och justering vid installationsplatsen med en testmonitor.

Passar till
Transporter-fordon med taksystem

Specifikationer
Bildsensor: 1/3"" CCD
TV-system: NTSC
Effektiva pixlar: 628 x 512
Lins: 1,9 mm / F 2.0
Lux: 0 Lux med aktiv nattvy
Upplösning: 600 TV-linjer
Linsvinkel: Diagonal 170°
Synvinkel: Horisontell 53°, Vertikal 41° +5°
IP-klassning: IP68
Terminal: 4-polig ACV-systemkontakt (hane) Ø5,2 mm
Driftsspänning: +12V DC
Strömförbrukning: 200mA med aktiv nattvy
Mått: L / B / H - 231mm / 198mm / 111mm
Kablängd: 1m +/-: 4-polig ACV-systemkontakt (hane) Ø5,2mm
Förlängningskabel: 6,5m +/-: 4-polig ACV-systemkontakt (hona) Ø10mm / hane Ø5,2mm
