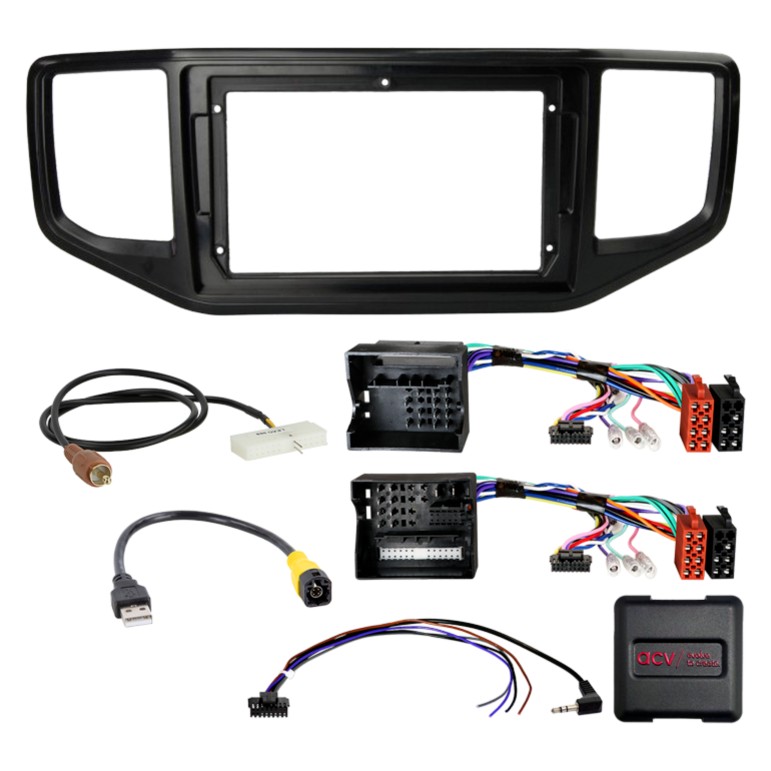

ACV 691324-90-1-3 är ett 9" installationskit för VW Amarok (2H) årsmodell 2016 - 2022 med 40Pin/52Pin Quadlock-kontakter, rattstyrningskablage, antennadapter och USB-anslutning.

• Innehåller en monteringsram anpassad för VW Amarok 2016-2022 i svart
• Komplett installationskit för att ersätta originalhuvudenhet med alla nödvändiga adaptrar och gränssnitt
• Stödjer rattstyrningsfunktion via OEM SWC med 3,5 mm jack eller lösa kablar
• Antennadapter Fakra (hane) till DIN (hona) med 12V phantommatning ingår
• USB-adapter med LVDS gul kontakt till USB-A för anslutning av externa enheter
• Adapter för backkamera kompatibel med OEM VW MIB-PQ system

OBS!
Detta installationskit innehåller ett vanligt rattstyrningskablage och inte en infodapter. Funktioner som fordonsinställningar, parkeringsvarnare, digital klimatkontroll (ingen Climatronic) fungerar således inte om din bil är utrustad med det.

Produkten är avsedd för att ersätta originalstereon och återställa så många fordonsfunktioner som möjligt beroende på bilens utrustning och programvara. Vissa funktioner som Trailer Assist, E-Call eller andra förarassistanssystem kan dock saknas eller inte stödjas. Kontrollera alltid originalenhetens och fordonets menyer innan installation.

Det är viktigt att jämföra adapterkontakternas utseende och tekniska specifikationer med fordonets för att säkerställa kompatibilitet. Innan slutmontering bör alla fordonsfunktioner, inställningar och rattstyrningsfunktioner testas för att säkerställa korrekt funktion.

Installationsanvisningar inkluderar kontroll av alla gränssnitt och kablage utan spänning, korrekt anslutning enligt manual, mjukvarukonfiguration av gränssnittet samt funktionstest av rattstyrning och övriga fordonssystem. Vid behov av ändringar i konfiguration eller kablage ska detta göras spänningsfritt och följas av omkoppling och test. Vid fel rekommenderas återinstallation av originalenheten och kontroll av CAN-bussystemet.

Alla anslutningar och ändringar bör utföras av utbildad fackman och kontrolleras noggrant för att inte påverka fordonets garantier eller funktion. Modifieringar sker på egen risk och kan påverka produktens garanti.

Följande signaler finns tillgängliga i kablaget: +12V tändning, +12V belysning, backljussignal, hastighetspulssignal, jord och parkeringsbromssignal. Max belastning på utgångar är 250 mA, vid högre krav rekommenderas reläer med angivna spolar.

Färgkodning på kablar och övriga tekniska detaljer finns i manualen som medföljer produkten.

Passar till
VW Amarok (2H) 2016-2022

Specifikationer
Monteringsram 9" svart för VW Amarok 2016-2022
40 Pin och 52 Pin Quadlock VAG kontakter
OEM SWC till 3,5 mm jack / lösa kablar
Antennadapter Fakra(hane) till DIN(hona) med 12V phantom
USB-adapter LVDS gul till USB-A
Backkameraadapter för OEM VW MIB-PQ system
Max belastning 250 mA per utgång
Reläkrav vid högre strömstyrka: 75 Ohm eller 150 Ohm spolar
Färgkodade kablar för ström, belysning, backljus, hastighet, jord och parkeringsbroms
