ACV 771000-6711 är en universell back- och frontkamera med rund design. Den är utformad för att ge en tydlig bild av omgivningen bakom och framför fordonet, vilket ökar säkerheten vid parkering och manövrering. Kameran har flera installationsalternativ och är utrustad med guidelinjer och spegelbildsfunktion.

• Universell back- och frontkamera med rund design

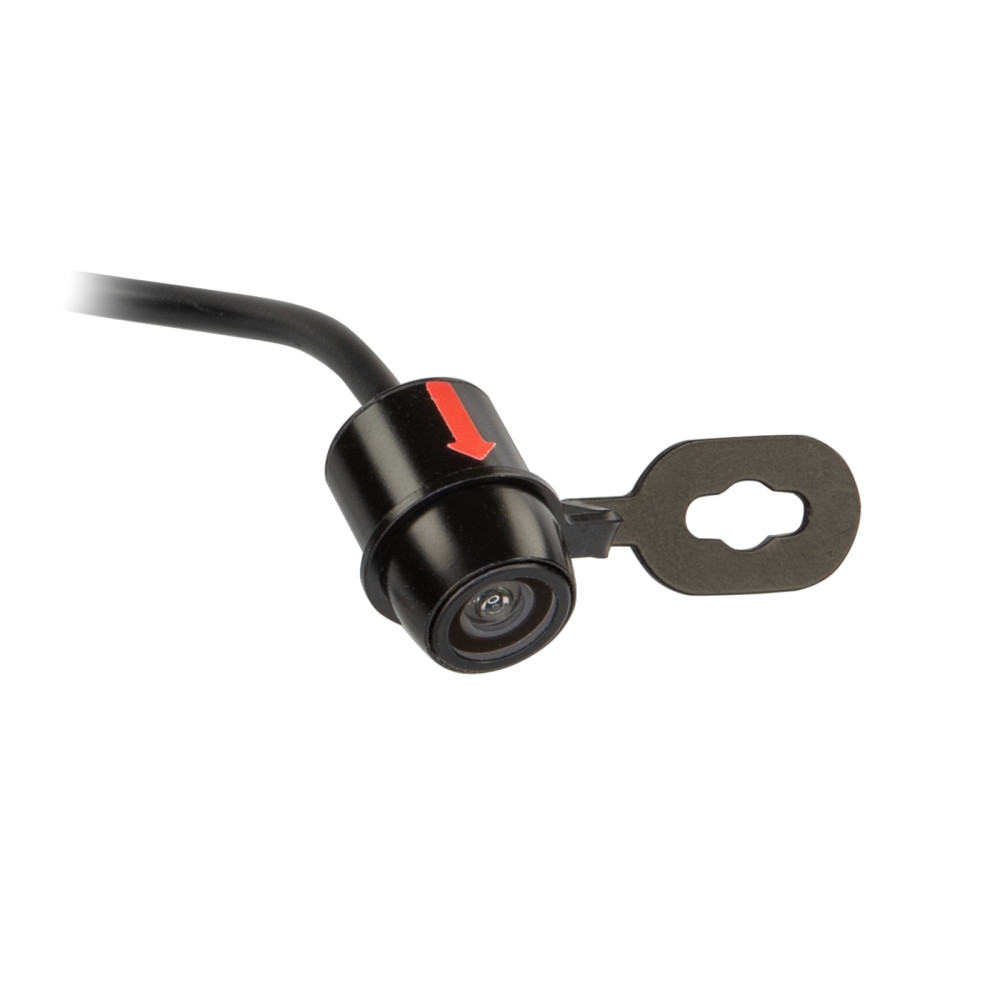

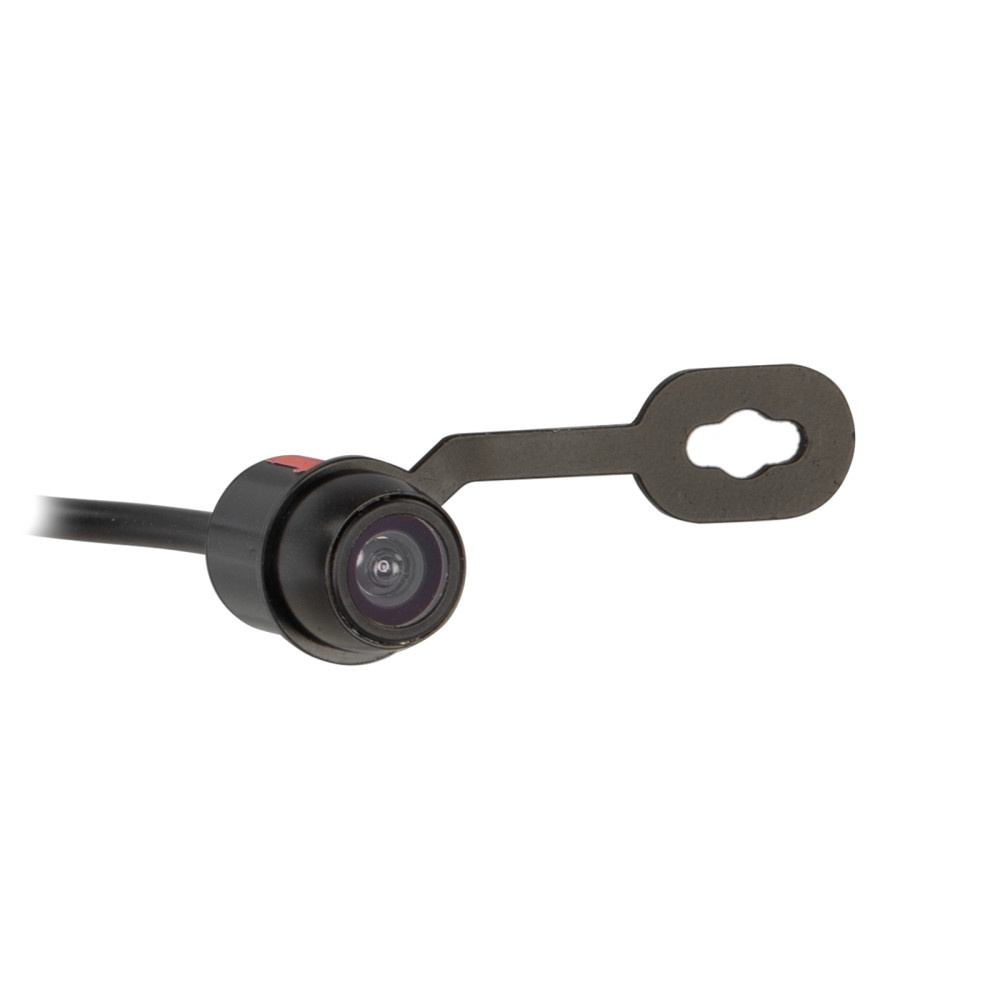

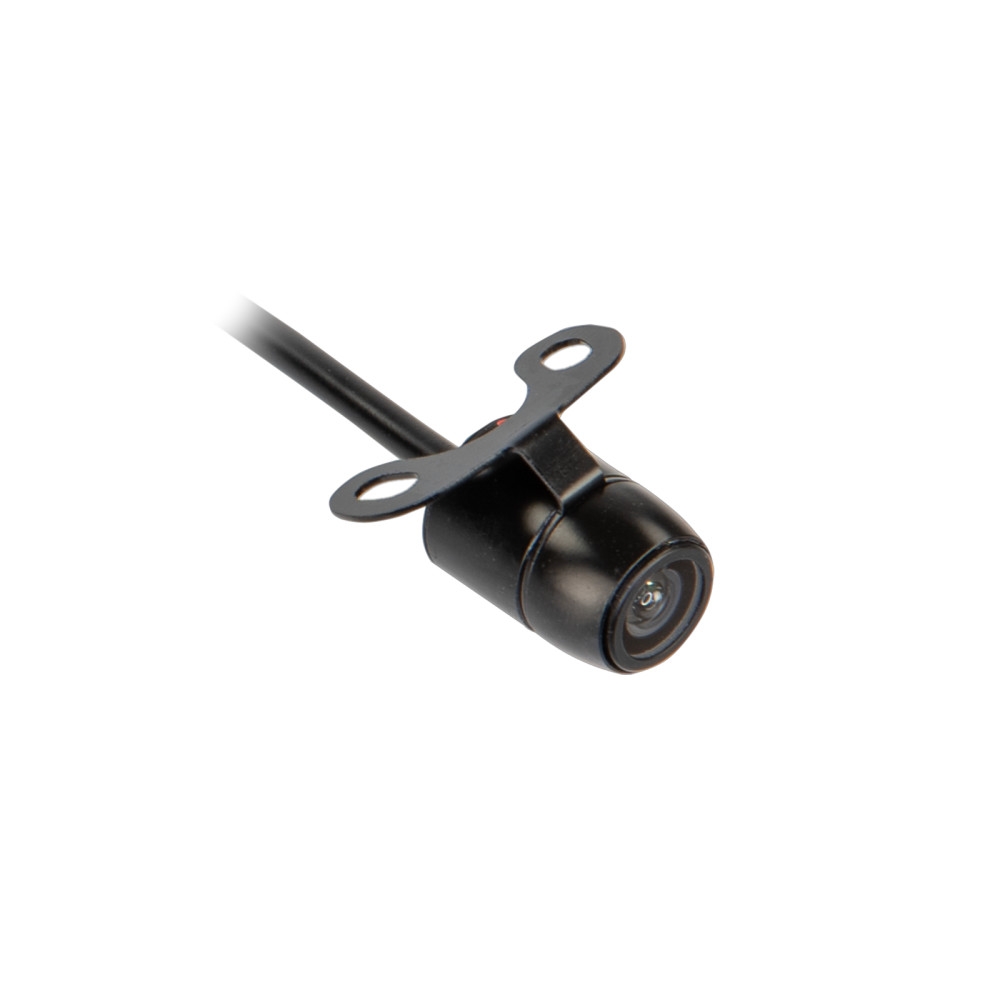

• Flera monteringsalternativ: sub-konstruktion, uppbyggnad eller inbyggd installation
• Guidelinjer kan aktiveras eller avaktiveras
• Spegelbildsfunktion för enkel användning

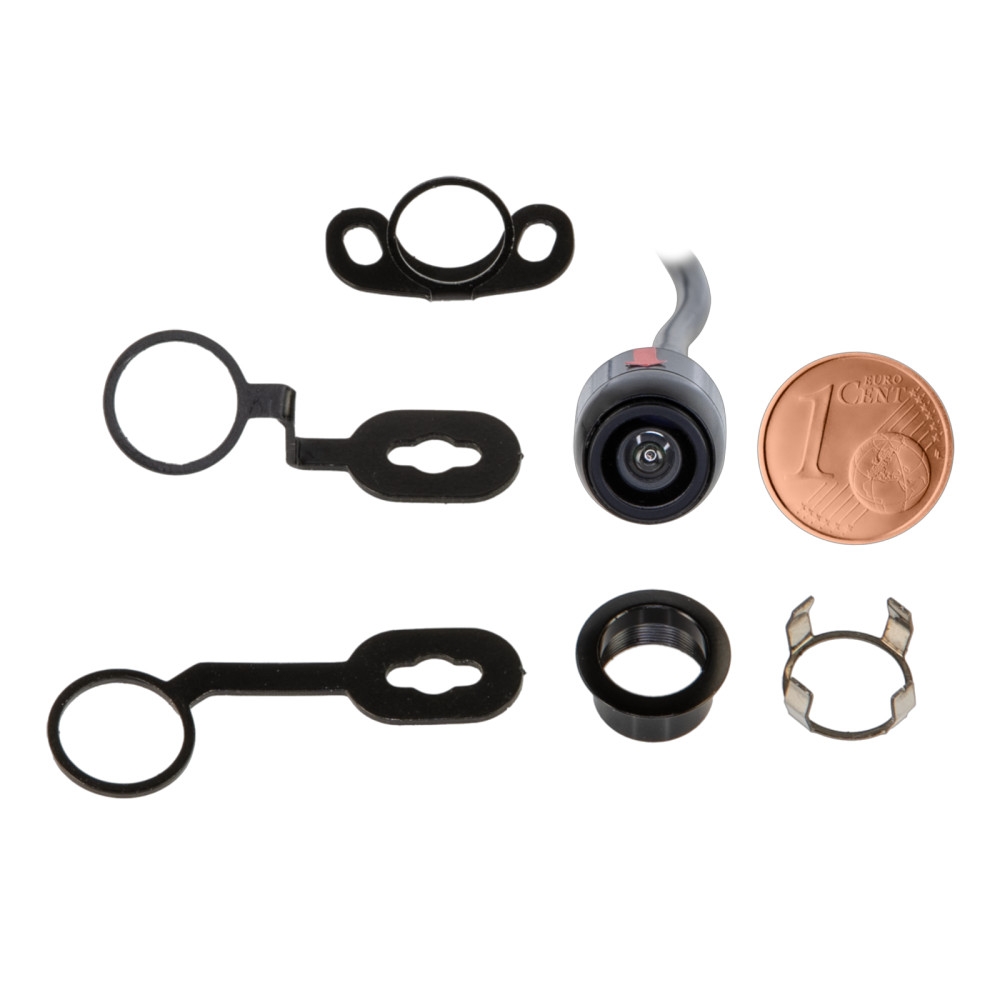

• Olika monteringsfästen ingår för flexibel installation

Kameran är lämplig för kontinuerlig drift och bör kontrolleras med en testmonitor innan installation för att säkerställa korrekt synvinkel och justering. Den har en driftspänning på +3V och strömförsörjning på +12V eller +24V utan behov av en spänningsomvandlare. Observera att en anslutning med +3V i leveransen kan skada kameran.

Anslutningar:
Röd: +12V / +24V (laststabiliserad, säkrad)
Svart: Bilens kaross, direkt jord/GND
Gul RCA: Video
Grön: Aktivera/deaktivera guidelinjer
Vit: Aktivera/deaktivera spegelbildsfunktion

Produktens egenskaper:
Design: Plast
Färg: Svart
Bildsensor: 1/4"" CMOS
TV-system: NTSC
Upplösning: 682 x 496 pixlar
Lux: 0,3
TV-linjer: 480
Linselement: Diagonal 135° +/- 5°
Betraktningsvinkel: Horisontell 95°, Vertikal 75° +/- 5°
IP-klassning: IP68
Anslutning: 4-polig ACV-systemkontakt (hane) Ø5,2 mm
Driftspänning: +3V DC
Strömförsörjning: +12V / +24V DC (med spänningsomvandlare)
Strömförbrukning: 60mA
Driftstemperatur: -20°C till 77°C
Förvaringstemperatur: -40°C till 85°C

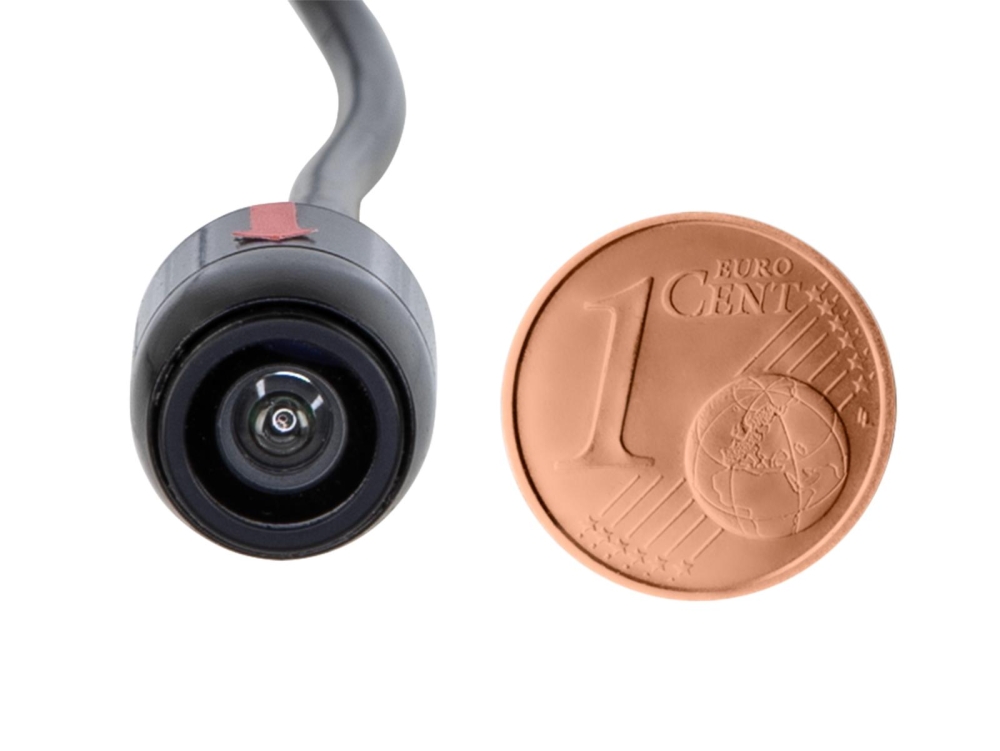

Mått: Ø12,5 mm

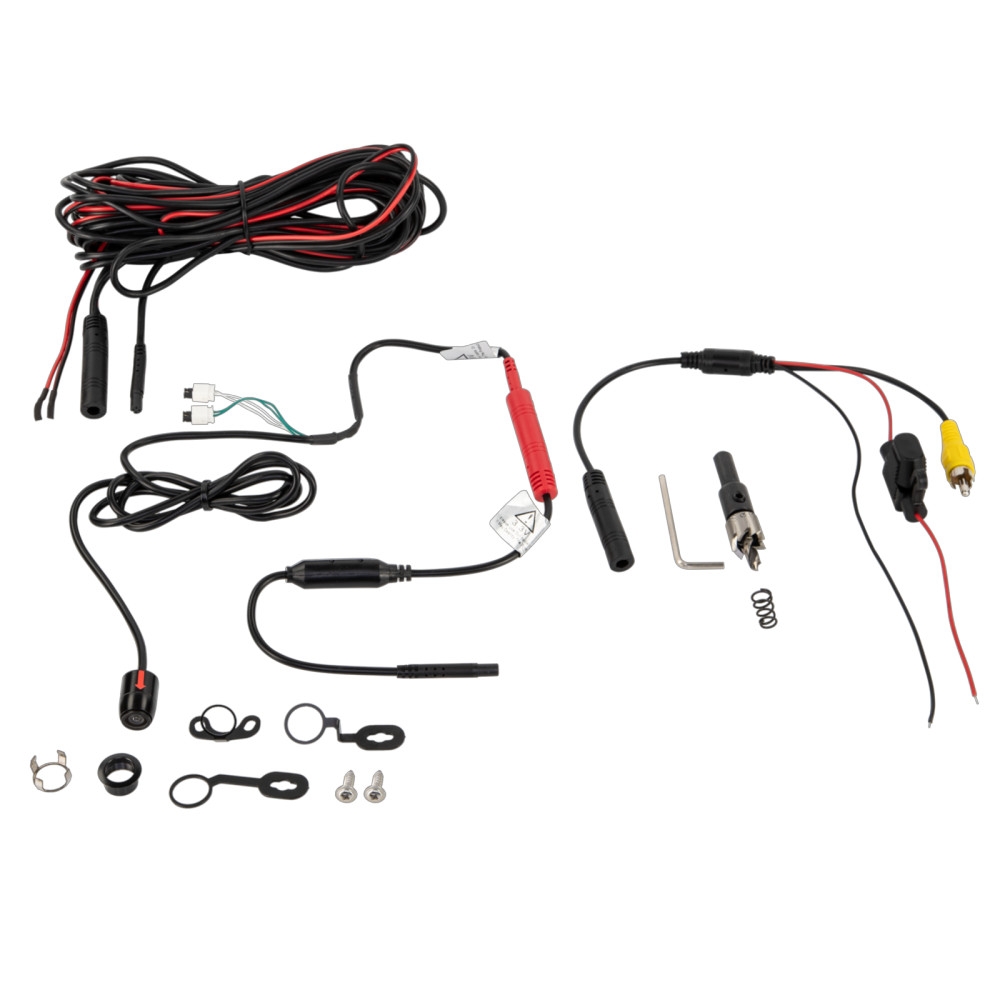

Pigtail vid kameran: 1m +/-: 4-polig ACV-systemkontakt (hane) Ø5,2 mm
Förlängningskabel: 6,5m +/-: 4-polig ACV-systemkontakt (hona) Ø10 mm / hane Ø5,2 mm
Strömkabel röd: 3m +/- inlay kabel: anslutning till kamera / anslutning backljus till monitor
Jord/GND-kabel svart: 3m +/- inlay kabel: anslutning bilkaross direkt/GND till kamera / bilkaross direkt/GND till monitor
Anslutningskabel: 20cm +/-: 4-polig ACV-systemkontakt (hona) Ø10 mm
Röd: Strömförsörjning
Svart: GND
Gul RCA: Video

Valfria tillbehör:
Kamerakabel förlängning för ACV kamera 5m > artikel: 771000-6305
Kamerakabel förlängning för ACV kamera 10m > artikel: 771000-6310
Kamerakabel förlängning för ACV kamera 15m > artikel: 771000-6315
