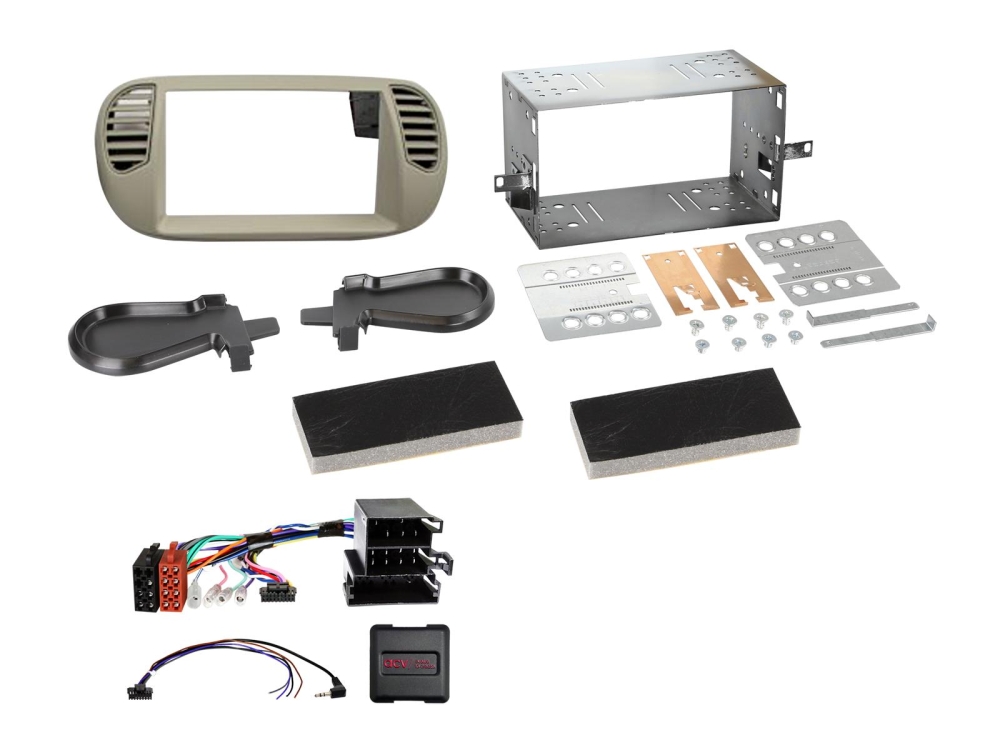

ACV 621094-23-1 är ett 2-DIN kit för Fiat 500, tillverkat för att passa modeller från oktober 2007 till juli 2015. Kitet är i färgen pärlgrå och innehåller alla nödvändiga komponenter för att byta ut en original huvudenhet (HU) mot en eftermarknadsmodell.
- Inkluderar monteringsram och HU-kontakt för enkel installation.
- Ger alla nödvändiga analoga signaler för drift av eftermarknads HU.
- Kompatibelt med specifika OEM HU och inställningar för fordonet.
- Installation kan kräva anpassning av original ventilationskanaler.
- Levereras med detaljerade installationsanvisningar för korrekt anslutning.
Produkten är designad för att säkerställa att alla funktioner i fordonet fungerar korrekt efter installation av en ny huvudenhet. Det är viktigt att kontrollera OEM HU och fordonets inställningar innan installationen påbörjas. Kitet innehåller även en SWC-kontakt som möjliggör användning av rattstyrning, men vissa funktioner kan vara begränsade beroende på fordonets utrustning och den valda eftermarknads HU. Kontrollera att de medföljande kontakter passar både optiskt och tekniskt med bilens system.
Vid installation är det viktigt att följa de angivna stegen noggrant för att säkerställa korrekt funktion. Om det uppstår problem med installationen rekommenderas det att återställa den ursprungliga HU och kontrollera alla anslutningar.
För att säkerställa att installationen blir lyckad bör följande signaler beaktas:
Röd: +12V tändningsklämma 15
Orange: +12V belysningsklämma 58
Lila/vit: +12V backsignal
Rosa: hastighetspulsignal
Grön: GND parkeringsbromssignal
Maximal belastning för utgångarna är 100 mA.
Det är viktigt att notera att eventuella modifieringar av kabeldragningen eller installationen bör utföras av en utbildad specialist för att undvika garantiproblem och säkerställa korrekt funktion.
Passar till
Fiat 500 (ZAF 312) 10/2007 - 07/2015
