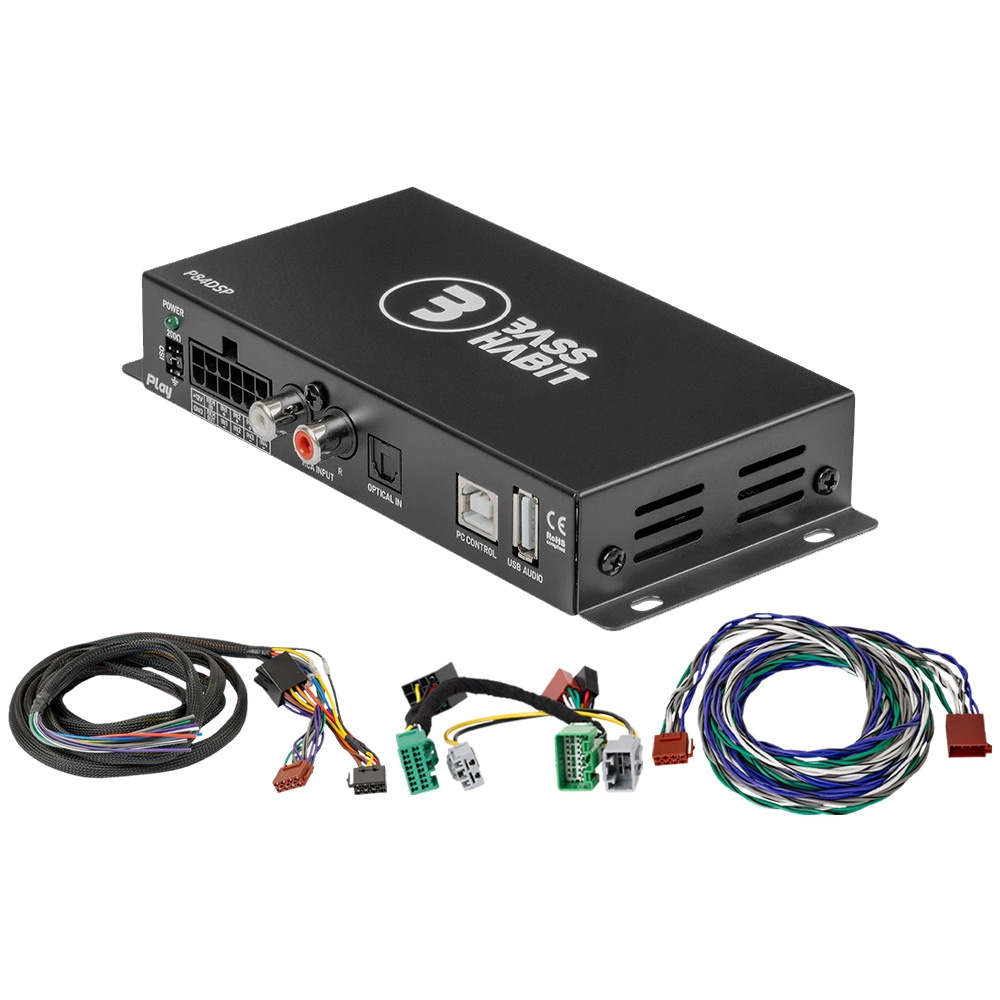

Bass Habit P84DSP är hjärtat i ditt Volvo-ljudbygge från 2007 till 2016. Med 8 kanaler, avancerad EQ och tidskompensation finjusterar du ljudet exakt efter din smak. Plug & play-adaptrarna ser till att du på ett enkelt sätt kan integrera mot bilen, och samtidigt har alla signaler och ström du behöver till ljudprocessorn på ett enkelt sätt!

Börja med att bestämma om du kommer vilja driva högtalarna i bilen på ett separat slutsteg, eller om de ska fortsätta drivas av originalenheten. Ska du ha fortsätta driva högtalarna på originalenheten (eller dra egna kablar) så väljer du ingen retur för högtalare. Ska du koppla in slutsteg som driver högtalarna i bilen, välj då till en retur för högtalare.

Välj kablagelängder beroende på var du tänkt montera ljudprocessorn. Ska du montera den i bagaget är 5/6 meter lagom, annars räcker 3 meter ofta för att montera den i handskfacket eller under en stol t.ex.

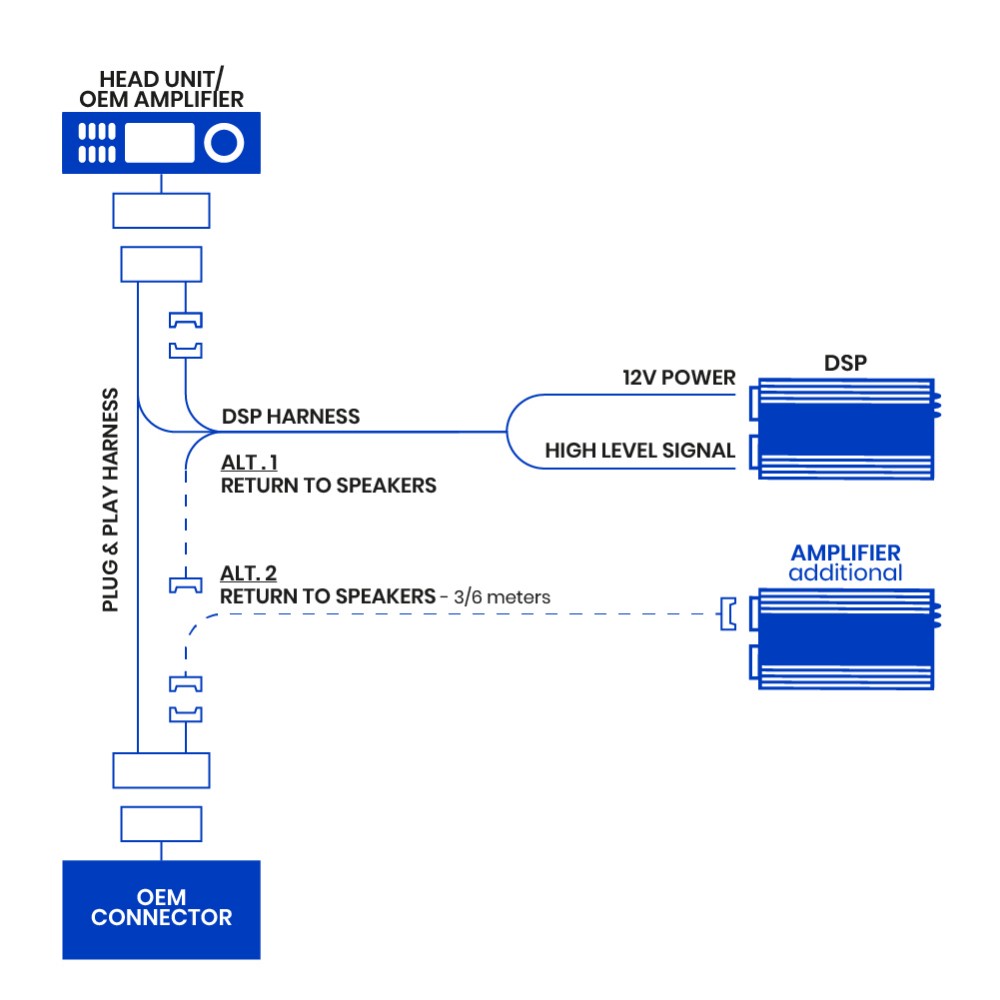

Alternativ 1 (utan retur för högtalare):

Alternativ 2 (med retur för högtalare):

Inkopplingsinstruktioner mot DSP:

Gul: +12V konstant matning
Svart: Jord
Röd: Tändningsstyrd +12V / ACC
(Röd kabel används normalt inte då ljudprocessorn har auto-påslag)

Vit: Vänster fram +
Vit/svart: Vänster fram -
Grå: Höger fram +
Grå/svart: Höger fram -
Grön: Vänster bak +
Grön/svart: Vänster bak -
Lila: Höger bak +
Lila/svart: Höger bak -

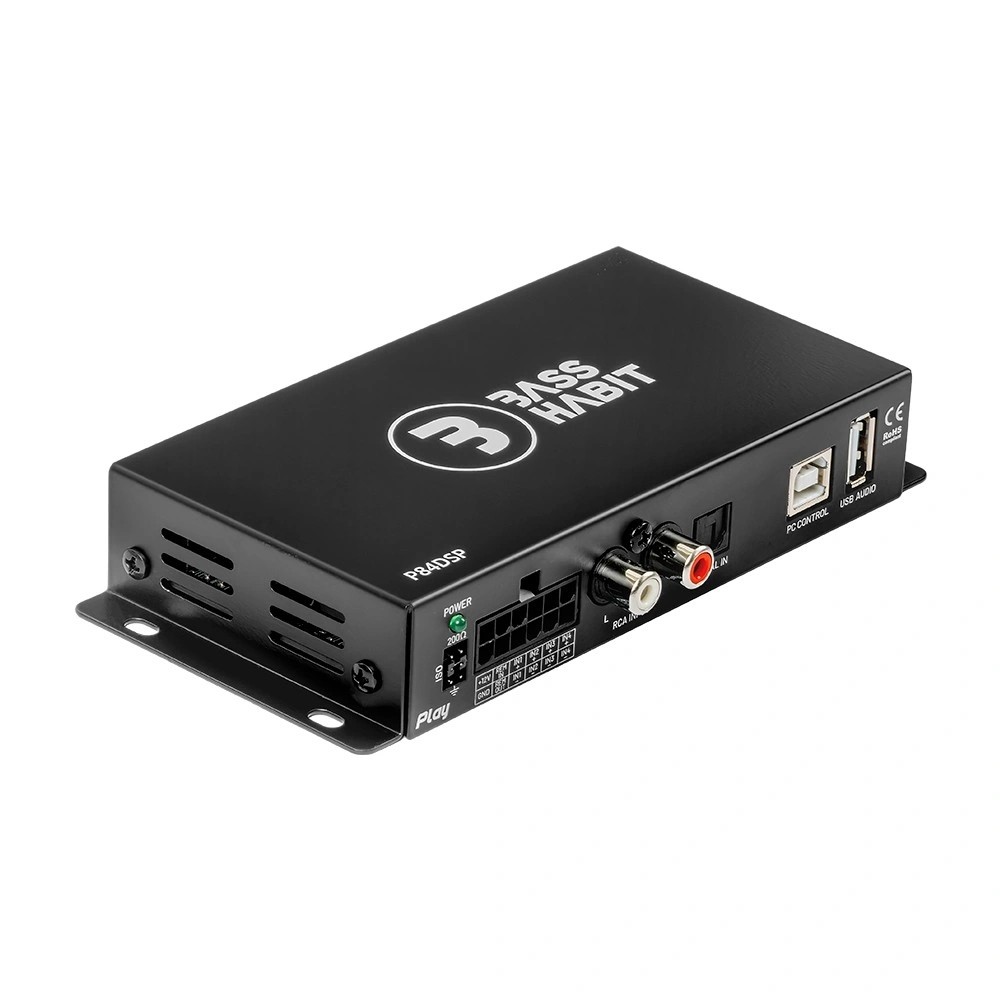

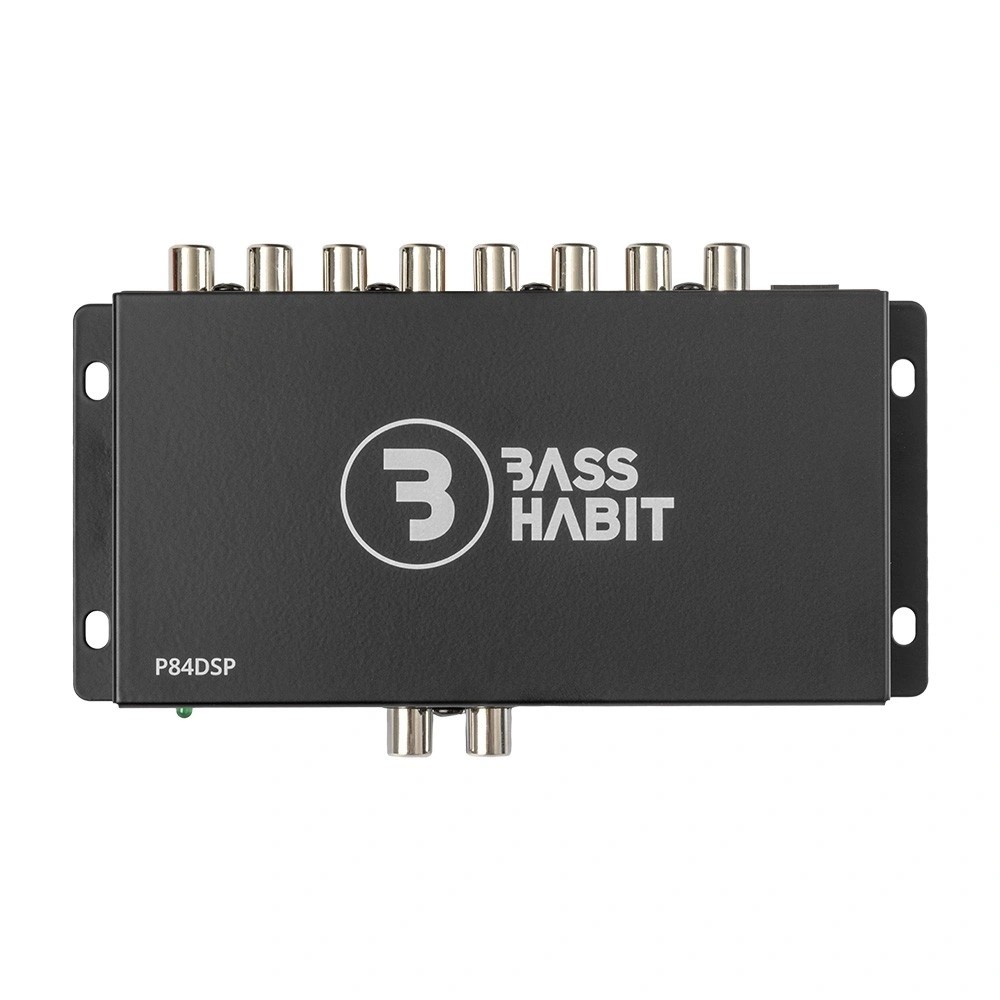

Bass Habit P84DSP är en ljudprocessor/DSP utvecklad för ljudbyggen där flera slutsteg, olika högtalartyper och flera signalkällor ska arbeta tillsammans. Med 4 ingångar och 8 utgångar fungerar den som ett kontrollcenter för hela bilens ljudsystem. Här kan varje kanal justeras individuellt med EQ, delningsfilter och tidskompensation, vilket gör det möjligt att forma ljudbilden exakt som du vill ha den!

• 4 ingångar och 8 RCA-utgångar för flexibel systemuppbyggnad
• Upp till 31-bands EQ per kanal för exakt finjustering
• Flera filtertyper: Butterworth, Linkwitz-Riley och Bessel
• Delningsfilter med branthet upp till 48 dB/oktav
• Tidskompensation i steg om 0.021 ms (1 cm)
• High Performance AKM DSP med Cirrus Logic DAC
• Signal/brusförhållande ≥100 dB för ren signalväg
• Stöd för högnivå, RCA, optisk ingång, Bluetooth 5.4 och USB-audio

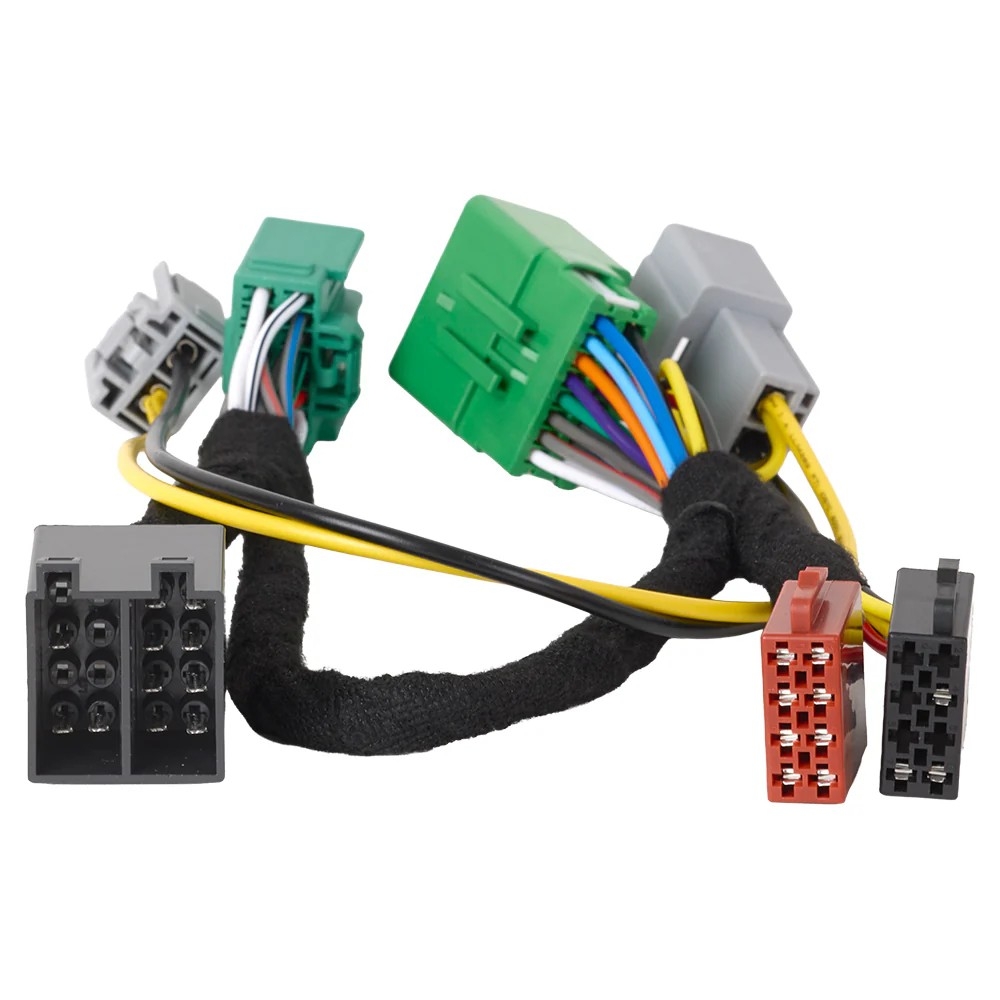

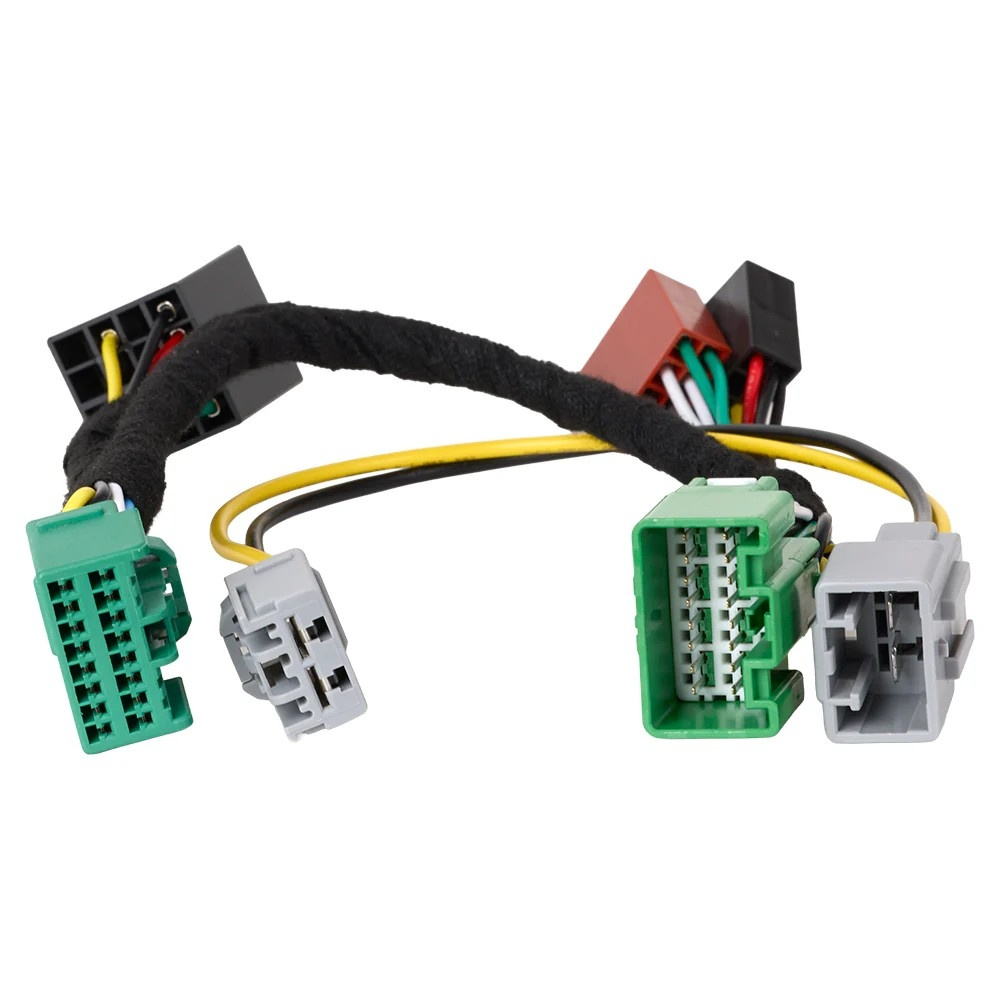

Auto-Connect VOPNP03 är ett fordonsspecifikt Plug & Play-SOT-kablage för Volvo-modeller med High Performance-ljudsystem. Det gör det möjligt att ansluta DSP, ljudprocessor eller signalomvandlare utan att påverka bilens originalkablage. Kablaget monteras i bilens OEM-slutsteg eller tillhörande kabelstam och fungerar som en mellanlänk där högnivåsignal, högtalarkablar och matning kan tas ut och återföras på ett helt reversibelt sätt.

• Plug & Play-integrationsadapter för Volvo
• Anpassad för High Performance-ljudsystem
• Används för inkoppling av DSP, ljudprocessor eller omvandlare
• Ingen klippning eller modifiering av originalkablage
• Fullt återställningsbar installation
• Från Volvo-kontakter till ISO-kontakter
• Monteras i OEM-slutsteg eller originalkablage

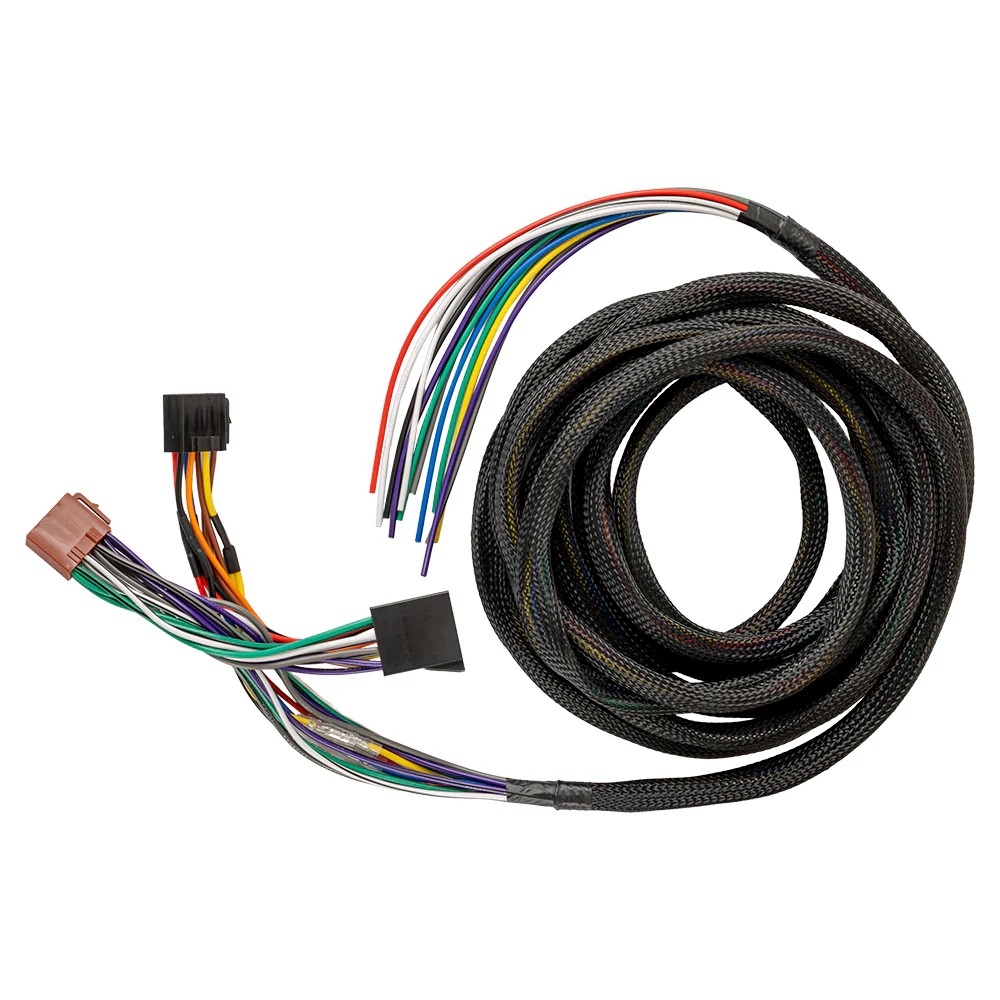

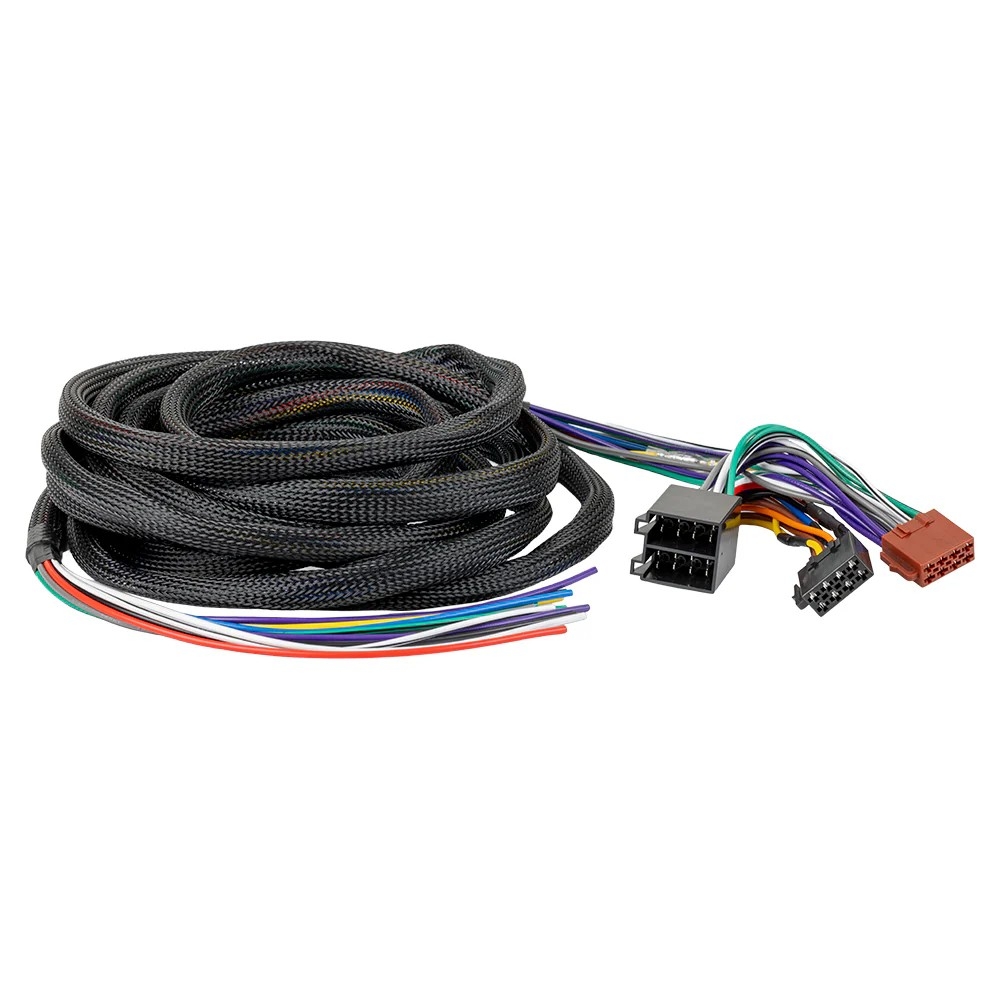

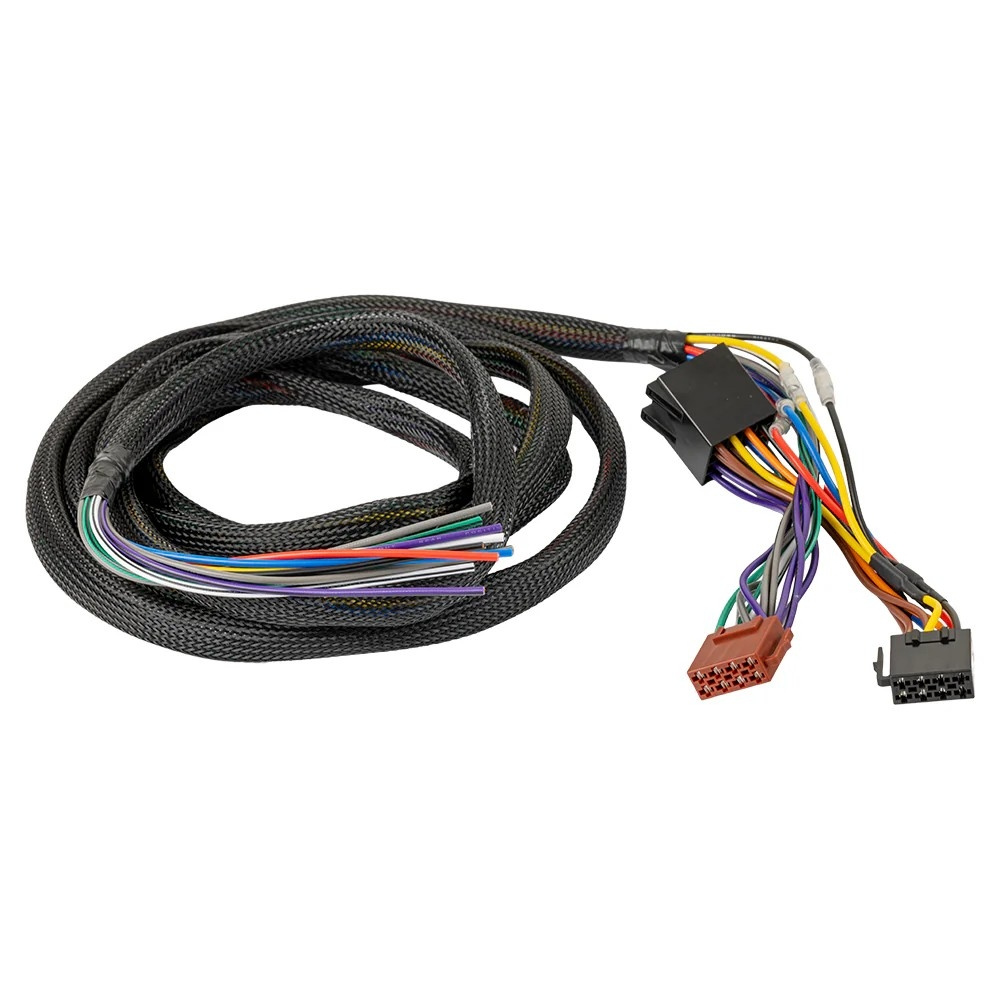

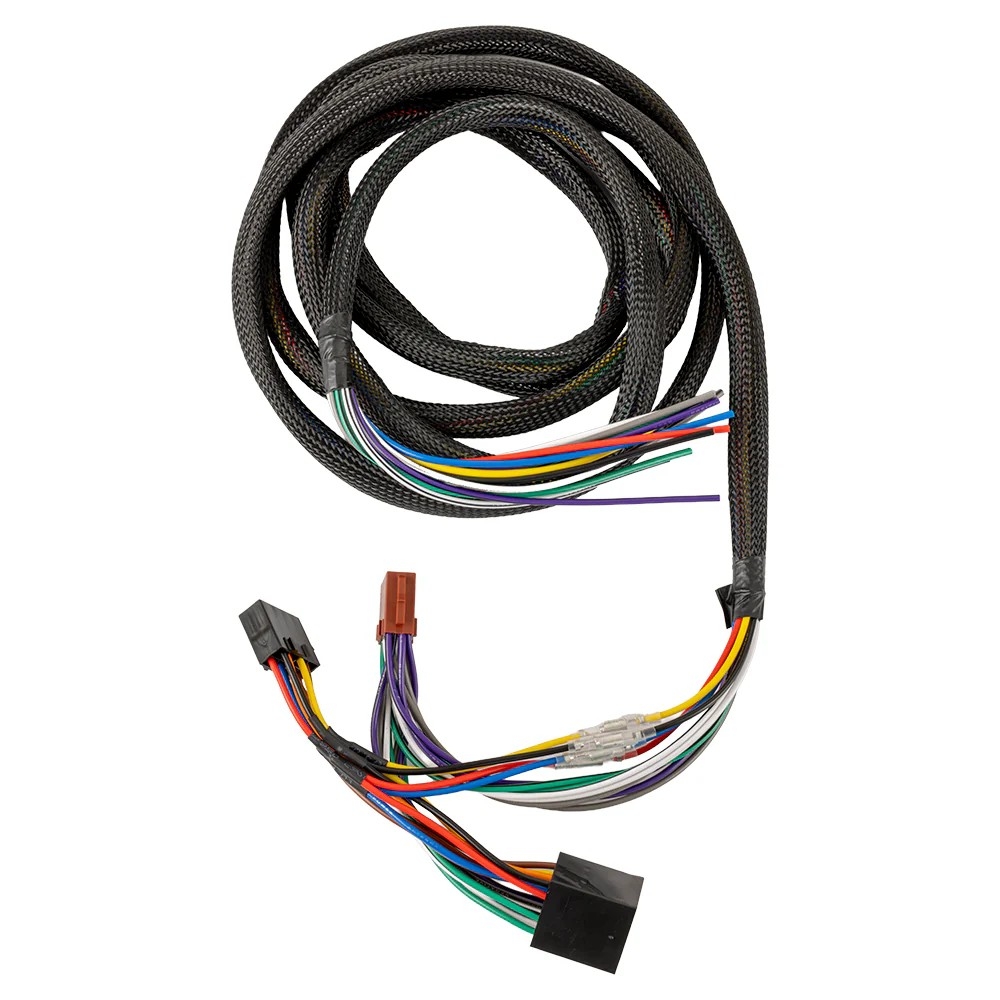

Auto-Connect UNIHLISO är ett plug & play-kablage som gör det enkelt att integrera ett slutsteg eller en DSP i ett originalsystem utan att behöva göra ingrepp i bilens kablage. Adaptern ansluts via ISO-kontakter och levererar både högnivåsignal från högtalarutgångarna samt nödvändiga strömanslutningar i samma kabel. Med en längd på 3/5 meter finns god flexibilitet för placering av utrustning, exempelvis under säte eller i bagageutrymme, samtidigt som installationen förblir ren, tydlig och fullt återställningsbar.

• Plug & play-adapter via ISO-kontakter
• Ger högnivåsignal för DSP och slutsteg
• Inbyggda strömanslutningar: +12V, jord, remote och tändning
• 3/5 meter kabellängd för flexibel installation
• Färgkodad enligt standard för enkel inkoppling
• Ingen klippning eller modifiering av originalkablage
• Passar ISO-baserade T-kablage
• Möjliggör helt reversibel installation

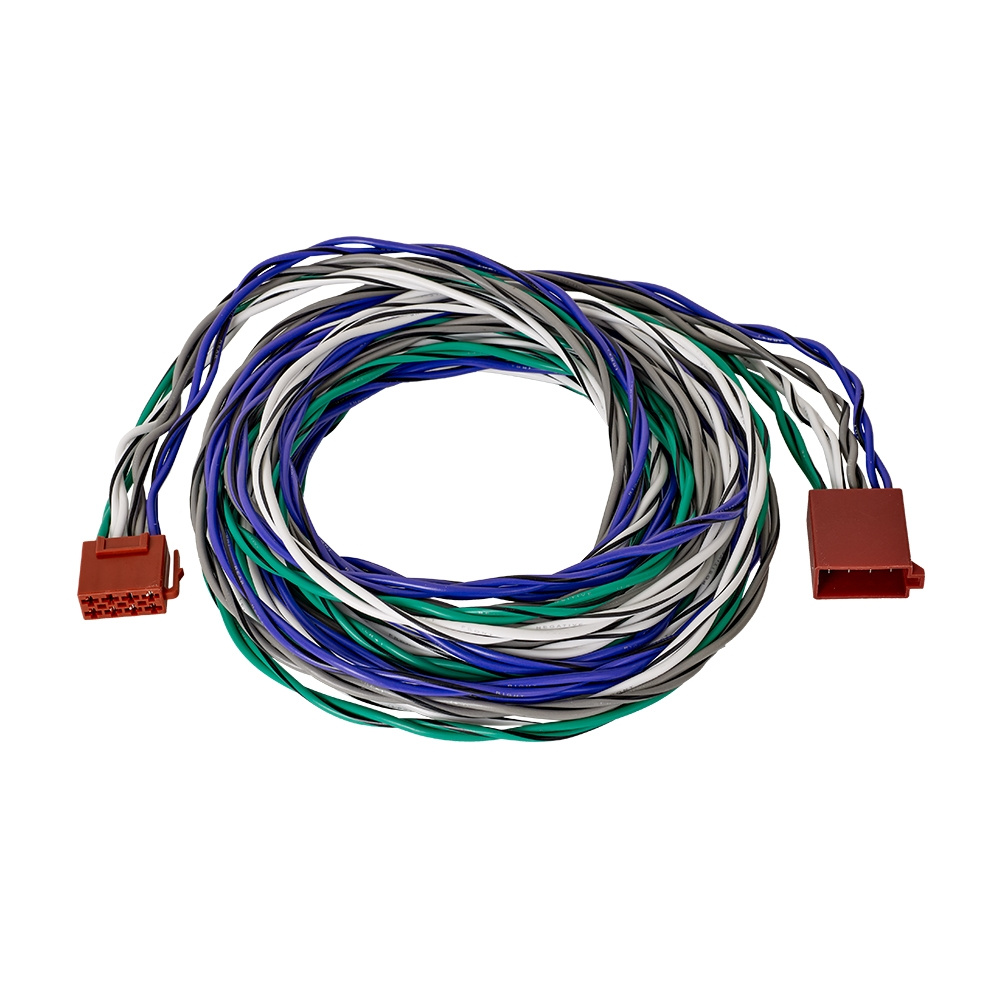

Auto-Connect ISOSCEXT är en ISO-förlängningskabel för högtalare med 8 stift. Används som ett smidigt sätt för att tillsammans med ett plug&play-kablage (SOT-kablage) hämta högnivåsignal till en DSP, som retur tillbaka från ett slutsteg och mycket mer!

• 3/6 meter lång ISO-förlängningskabel
• 2x1.5mm2 OFC-högtalarkabel
• Tvinnade ledare i ISO-färger (vit, grå, grön, lila) för minimering av störningar
• Hane till hona

Passar till
Volvo C30 2006–2013*
Volvo C70 2006–2013*
Volvo S40 2004–2012*
Volvo S60 2010–2018
Volvo S80 2006–2018
Volvo V40 2012–2019
Volvo V50 2004–2012*
Volvo V60 2010–2018
Volvo V70 2008–2016
Volvo XC60 2009–2017
Volvo XC70 2007–2016
Volvo XC90 2003–2014

* originalslutsteget är vanligtvis placerat i bagageutrymmet, oftast på vänster sida.
Passar Volvo med High Performance-ljudpaket och monteras i slutsteget, som normal sitter under passagerarstolen.
