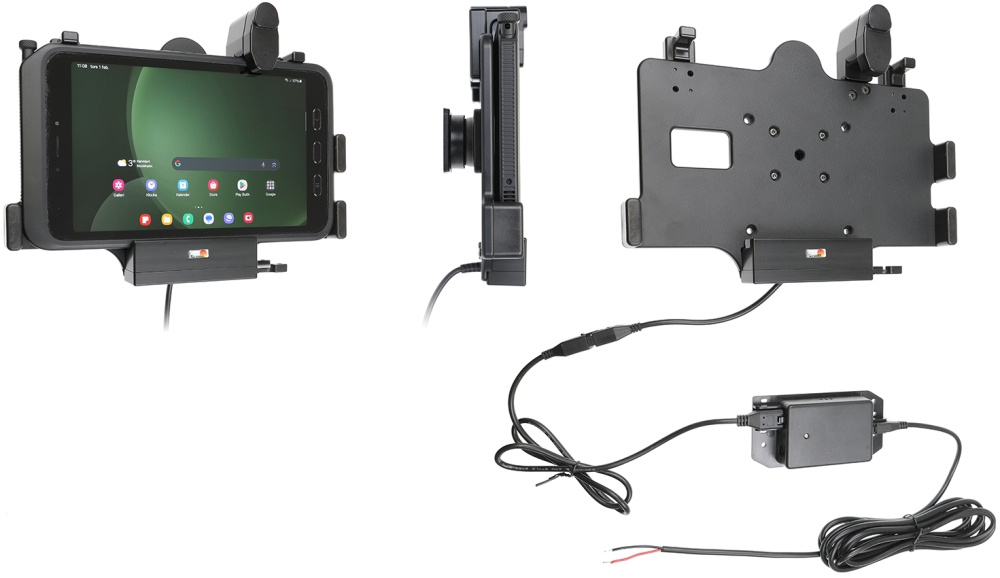

Brodit 747390 - Hållare med fjäder-lås. En aktiv hållare som ansluts innanför instrumentbrädan ger en diskret och proffsig montering utan lösa kablar hängande över instrumentbrädan. Snyggt, bekvämt och trafiksäkert! 12/24 Volt. Produkten är E-märkt. Strömkabeln på hållaren skall anslutas via 2A säkring. 2,7A laddare. Laddning via Pogo kontakten. Bör monteras av fackman. Hållaren är utrustad med en USB-Host port så att du kan ansluta ett tillbehör.
Denna hållare används när du vill ha din enhet extra stadigt på plats och ändå lättåtkomlig.

Hållaren är utrustad med en kulled så du kan enkelt justera vinkeln för att se bra på skärmen. Vinklingsbar 17° och vridbar 360°. Monteringsplatta 42x50 mm med 4 mm AMPS-hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige.

Easy-switching system:
Med easy-switching systemet kan du uppgradera endast hållaren, och behålla installerade kablar. Det sparar dig mycket tid! När du uppgraderar till en ny enhet behöver du inte längre göra en full installation. Samma gäller för underhåll i händelse av garanti eller skada. Du kopplar helt enkelt bort hållaren från laddkabeln via Molex 6-pin snabbkontakten, och sedan kopplar du in den nya hållaren. Bytet är klart på några få sekunder.

Välj plats för montering med omsorg; enheter bör inte monteras där de skymmer sikten eller blockerar viktiga reglage. Hållaren bör endast fästas på ändamålsenlig plats. Installationer sker alltid efter kundens eget omdöme och ansvar.

• Brodit Hållare med fjäder-lås
• Samsung Galaxy Tab Active 3 SM-T570/SM-T575
• Samsung Galaxy Tab Active 5 SM-X300/SM-X306B

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

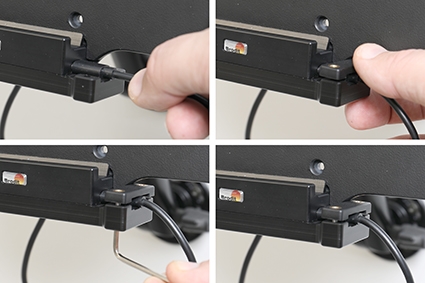

1. Anslut enhet via USB Host. Pressa fast kabeln i uttaget, placera kabelfästet över de förborrade hålen, skruva fast kabelfästet med de medsända skruvarna.

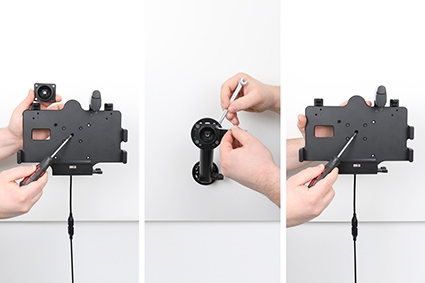

2. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden. Dra åt skruven tills hållaren sitter stadigt på plats men ändå kan vinklas.

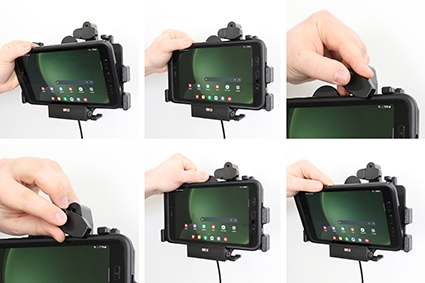

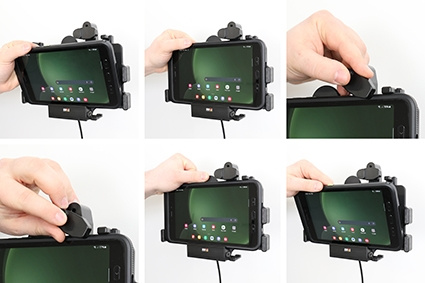

3. Att sätta enheten i hållaren: Pressa den kulförsedda låsningsdelen uppåt. Placera enhetens nederdel i hållaren och pressa framåt på enhetens överdel så att den snäpper fast i hållaren. Pressa den kulförsedda låsningsdelen nedåt. Att ta bort enheten ur hållaren: Pressa den kulförsedda låsningsdelen uppåt. Pressa uppåt på hållarens överdel och dra enhetens överdel ut ur hållaren först, sedan kan du lyfta enheten upp/ut från hållaren.

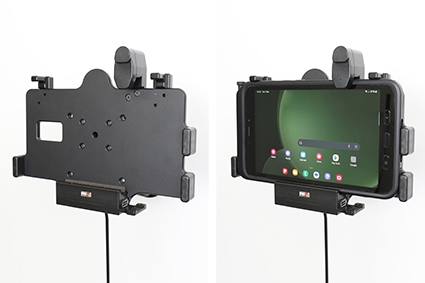

4. Hållaren färdigmonterad.

Specifikationer
Input voltage: DC/10-30V
Charging voltage: DC/4.75-5.4V
Output current(Typ): 2.7A
Input & output protection: Input polarity reversal/Output over voltage/Output over current/Output short protection
LED charging indicator: Power input indicator(Green), Ovp/Ocp/Output short(Red)
Operating temperature: 0°C ~ +40°C
Storage temperature: -20°C ~ +80°C
RoHS compliant: ROHS

Dimensioner: 248 x 189 x 45 mm
Vikt: 480 g
Volym: 2109 cm3

Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip - ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!

För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här

Passar till
Samsung Galaxy Tab Active 3 SM-T570/SM-T575
Samsung Galaxy Tab Active 5 SM-X300/SM-X306B
