Dayton Audio DATS V3 är mätsystemet för den seriösa entusiasten, som låter dig mäta T/S-parametrar på högtalar- och baselement, avstämning och impedanshöjning i baslådor och mycket, mycket mer. Med version 3 har Dayton Audio förbättrat DATS i princip överallt, bl.a. på noggrannheten och pålitligheten på mätningar.

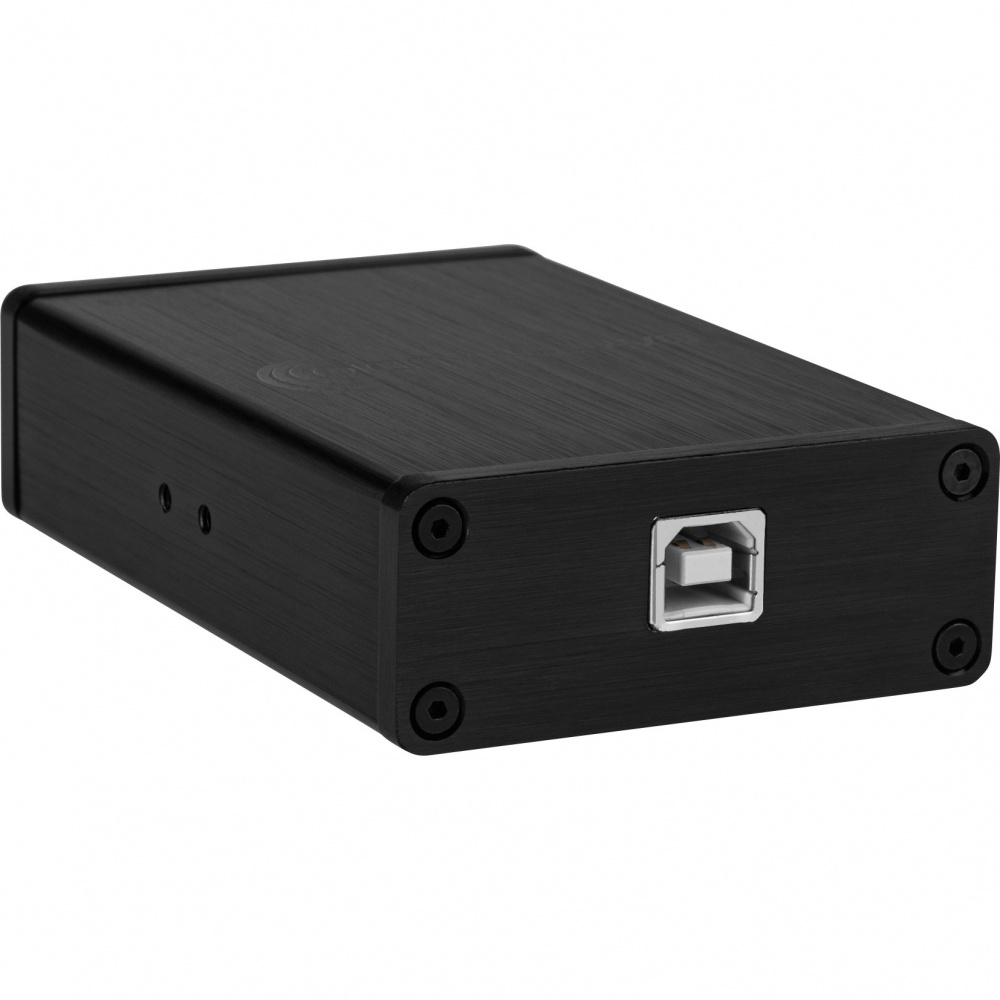

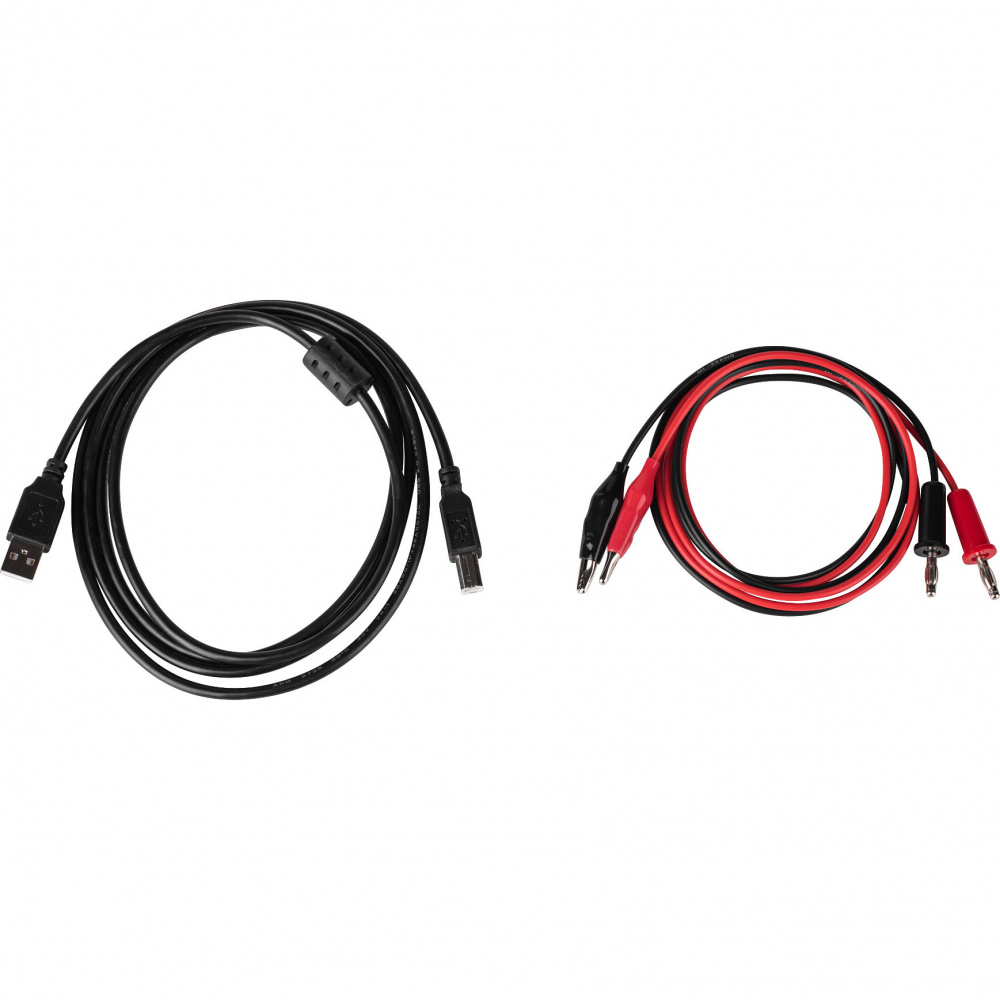

- Tåligt aluminiumchassi med löstagbara kablar
- Fungerar för baselement, midbasar, koaxialhögtalare, diskanter, färdiga högtalare och allt däremellan
- Mäter T/S-parametrar på baselement och högtalare
- Mäter avstämning och impedanshöjning på bas- och högtalarlådor
- Inbyggd tongenerator
- Inbyggt oscilloskop för signalmätningar
- Mäter kapacitans, induktans och resistans på komponenter
- Kopplas till datorn via USB
- Kompakt och portabel

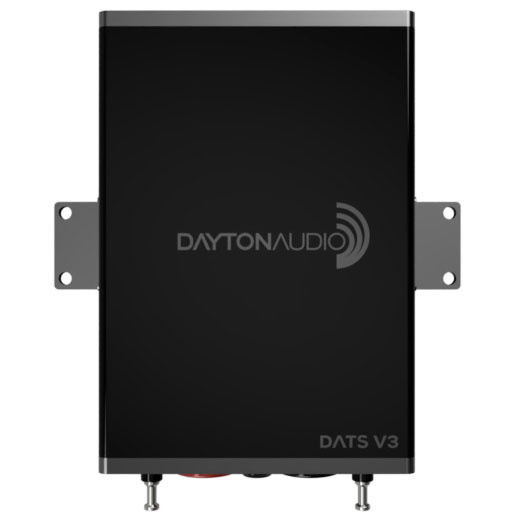

- Fäste för montering ingår

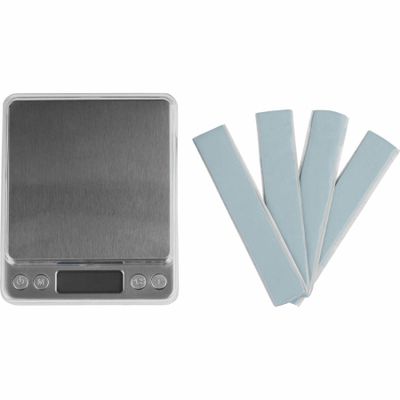

OBS! För att mäta T/S-parametrar på högtalare kommer du behöva montera vikter på konen (alternativt montera elementet i en sluten låda). Ju större kon och hårdare upphängning desto mer vikt kommer behövas. Vi rekommenderar att använda Dayton Audio DMK-1!
Snabbstart
- Börja med att ladda ned mjukvaran här och installera på datorn. Anslut DATS V3 via USB till datorn och starta programvaran. Volymen på datorn ska vara på högsta, och ingen musik eller annat ljud får spelas upp.
- Klicka på "Impedance Analyzer" och sedan på "Test Leads Calibration". Koppla ihop de röda och svarta klämmorna (var noga med att det är bra kontakt mellan dem) och klicka på OK. Värdet ska vara under 1 ohm.

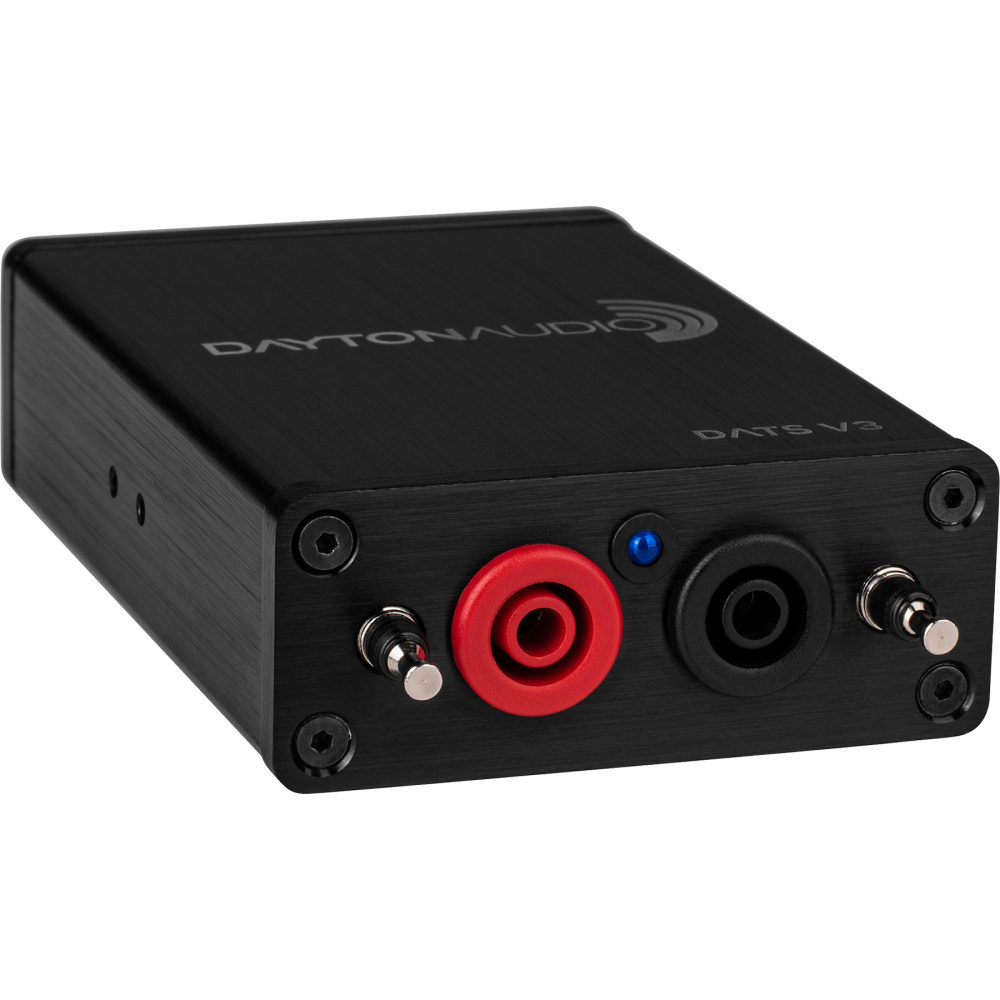

- Koppla nu upp klämmorna mot metallterminalerna på framsidan av DATS V3, öppna "Impedance Calibration" och klicka på OK. Värdet ska vara mellan 995-1005 ohm.

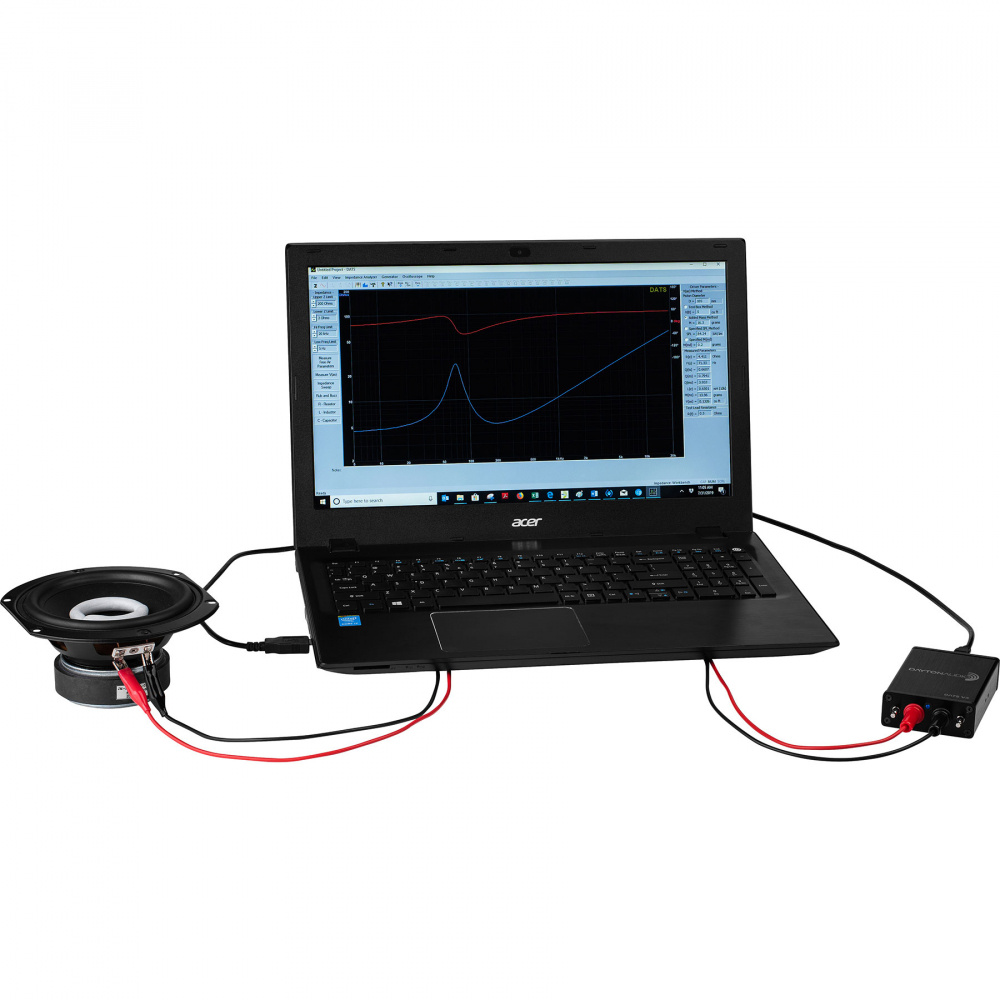

- Koppla upp klämmorna mot terminalerna på högtalaren. Nu är du redo att börja göra mätningar. Se till att ev. hål för kylning i magneten på högtalaren inte är täckta.
T/S-parametrar
Mät snabbt och enkelt Thiele/Small-parametrar genom att koppla klämmorna direkt på terminalen på elementet och klicka på "Measure Free-Air Parameters" i programvaran. Då visas en impedansmätning i grafen tillsammans med högtalarelementets Re, Fs, Qts, Qes, Qms och Le-värden. Lägg till en vikt på konen (eller montera elementet i en lämplig sluten testlåda) och klicka på "Measure V(as)" för att mäta upp resterande parametrar såsom Vas och Mms.
Avstämningar och impedanshöjning

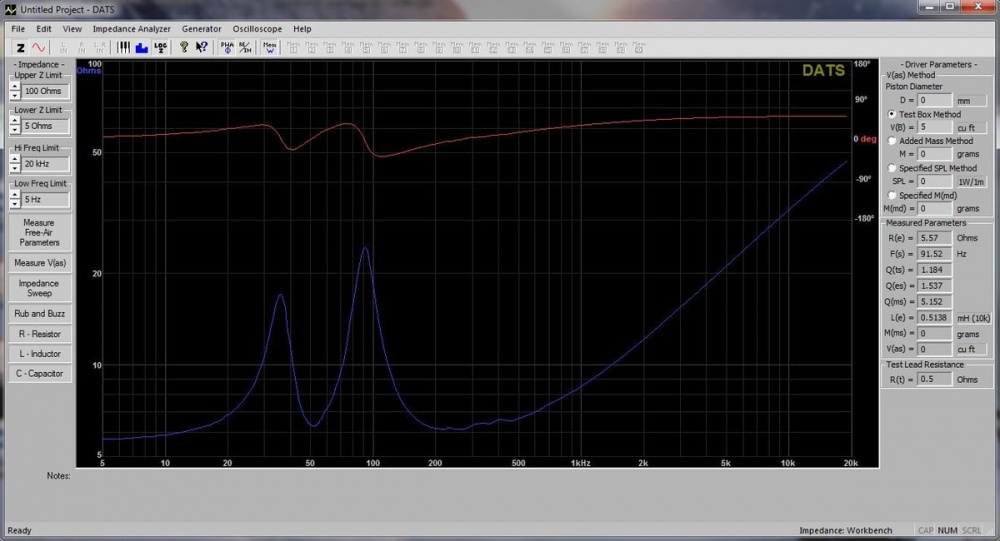

När elementet är monterat i en låda gör DATS V3 det superenkelt att mäta avstämningen i portade lådor (eller Q i slutna lådor) genom att köra en "Impedance Sweep". Då visas impedansmätningen i grafen och du kan avgöra avstämning eller Q-värde. Tips! I en portad låda hittar du avstämningen längst ned i impedansdalen mellan de två impedanstopparna.
Noggranna mätningar på komponenter
DATS V3 har dessutom en inbyggd, extremt noggrann LCR-mätare för att mäta värden och resistans på komponenter. Under fliken "Impedance Analyzer" hittar du tre val.
L: Measure an Inductor - DATS mäter både induktansen och DC-resistansen på en spole (induktor) mellan 0.05 mH upp till 100 mH.

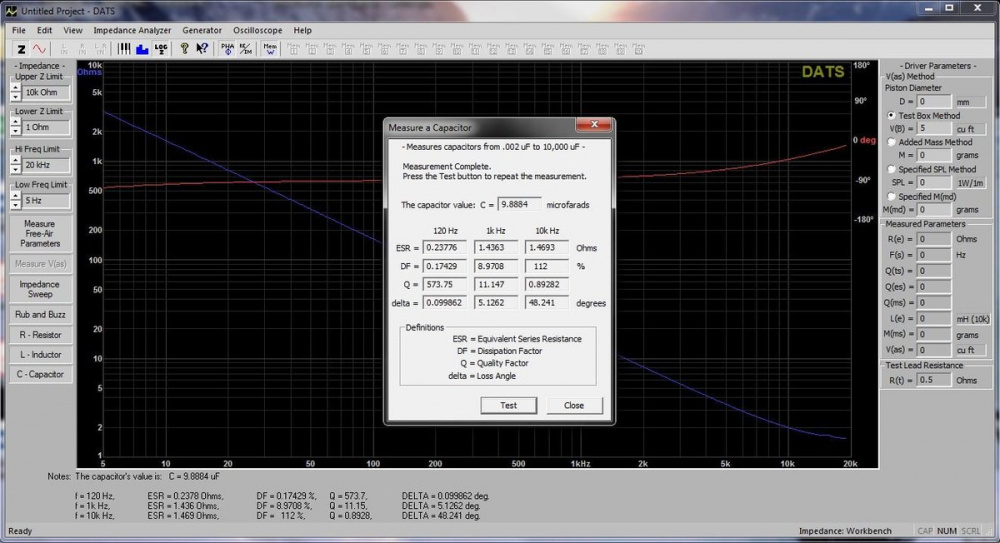

C: Measure a Capacitor - DATS mäter alla egenskaper hos en kondensator, kapacitans, DC-resistans, Q och till och med förlustvinkel. Mäter noggrant mellan 0.002 uF upp till 10 000 uF.
R: Measure a Resistor - DATS mäter resistansen på ett motstånd mellan 0.002 ohm upp till 10 000 ohm, och visar dessutom impedansen för att säkerställa att motståndet inte är induktivt.
Specifikationer
Dimensioner: 63x25x105 mm
Frekvensomfång: 1 Hz - 20 000 Hz
Länk till programvara (endast Windows)
Länk till snabbstartsguide
