Keramisk dome med hög upplösning

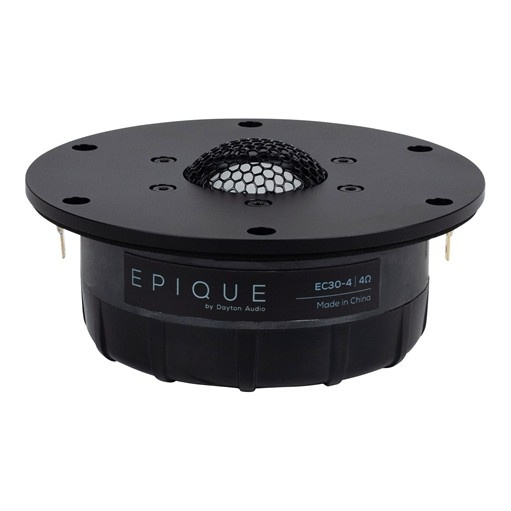

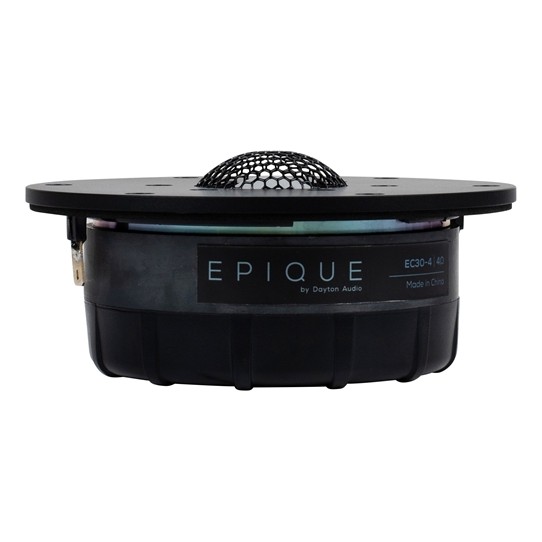

Dayton Audio Epique EC30-4 är en 30 mm diskant för avancerade högtalarbyggen, konstruerad kring en aluminiumdome med ångdeponerad keramisk beläggning. Den styva och lätta domen är framtagen för att arbeta kontrollerat långt upp i frekvens och kombineras med Kapton-talspole, kopparkåpa och en noggrant dämpad bakkammare. Med 4 ohm impedans, 92 dB känslighet och 80 W RMS effekttålighet passar EC30-4 i såväl påkostade hifi-högtalare som studiomonitorer och egna konstruktioner.

• 30 mm aluminiumdome med keramisk ytbeläggning
• Frekvensomfång: 1.5–40 kHz
• Känslighet: 92 dB vid 2.83 V/1 m
• Impedans: 4 ohm
• Effekttålighet: 80 W RMS, 160 W max
• Kapton-talspole och kopparkåpa för låg induktans
• Dämpad bakkammare för minskade interna resonanser
• Kraftigt ferritmagnetssystem
• Aluminiumfront med skyddsgaller i metall

Styv och lätt dome

EC30-4 använder en 30 mm aluminiumdome som förstärkts med ett tunt lager keramiskt material genom ångdeponering. Syftet är att öka styvheten utan att addera onödig massa, vilket hjälper membranet att arbeta mer kolvlikt över sitt användbara frekvensområde. Uppbrytningsresonanserna skjuts därmed högre upp i frekvens, samtidigt som diskanten behåller god kontroll och detaljåtergivning i det hörbara området.

Kontrollerad bakvåg

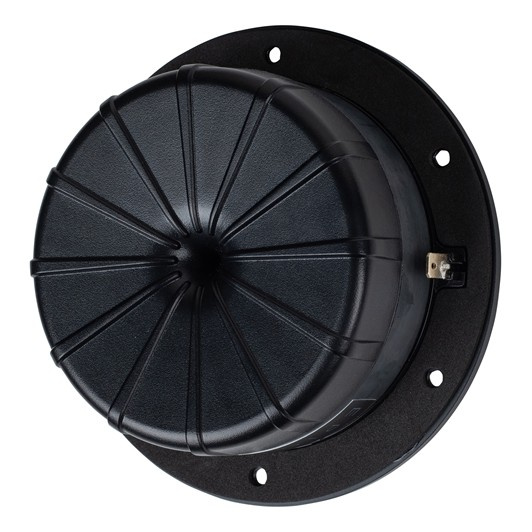

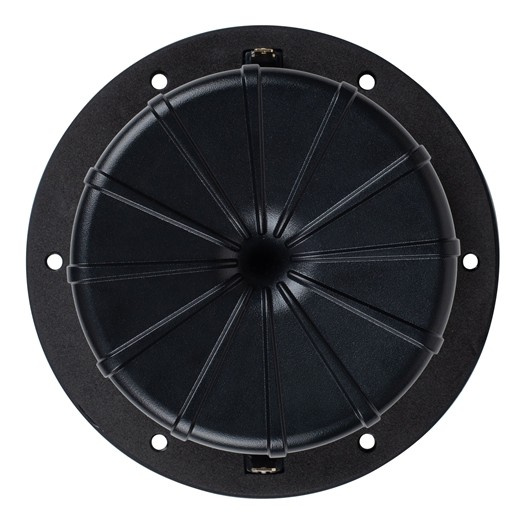

Bakom domen sitter en utformad bakplatta och dämpmaterial som tar hand om den bakåtriktade ljudenergin och minskar risken för interna resonanser. En kopparkåpa hjälper till att reducera induktans och distorsion, medan talspolen använder en lätt Kapton-bärare. Tillsammans med det stora Y35-ferritmagnetssystemet ger det en konstruktion med god känslighet och hög effekttålighet.

Byggd för egna konstruktioner

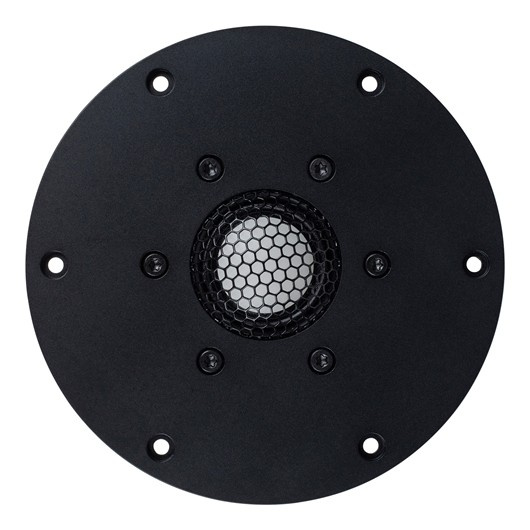

Den 3.6 mm tjocka frontplattan i aluminium ger en stadig monteringsyta och skyddsgallret med bikakestruktur skyddar domen utan att göra konstruktionen onödigt klumpig. Med ett specificerat arbetsområde från 1.5 kHz till 40 kHz och en resonansfrekvens runt 700 Hz finns goda möjligheter att integrera EC30-4 i både två- och flervägssystem, förutsatt att delningsfiltret dimensioneras efter den aktuella konstruktionen och önskad ljudnivå.

Parametrar

DC-resistans, Re: 4.03 ohm
Resonansfrekvens, Fs: 700 Hz
Mekanisk Q, Qms: 3.376
Elektrisk Q, Qes: 1.163
Total Q, Qts: 0.8651

Specifikationer

Typ: Diskant
Membran: 30 mm aluminiumdome med keramisk beläggning
Impedans: 4 ohm
Känslighet: 92 dB vid 2.83 V/1 m
Frekvensomfång: 1.5–40 kHz
Effekttålighet: 80 W RMS, 160 W max
Talspole: 30 mm
Talspolematerial: Koppar
Talspolebärare: Kapton/polyimid
Upphängning: Behandlad textil
Magnet: Ferrit
Frontplatta: Gjuten aluminium
Ytterdiameter: 129.7 mm
Monteringsdjup: 48.9 mm
Monteringshål: 101.8 mm
