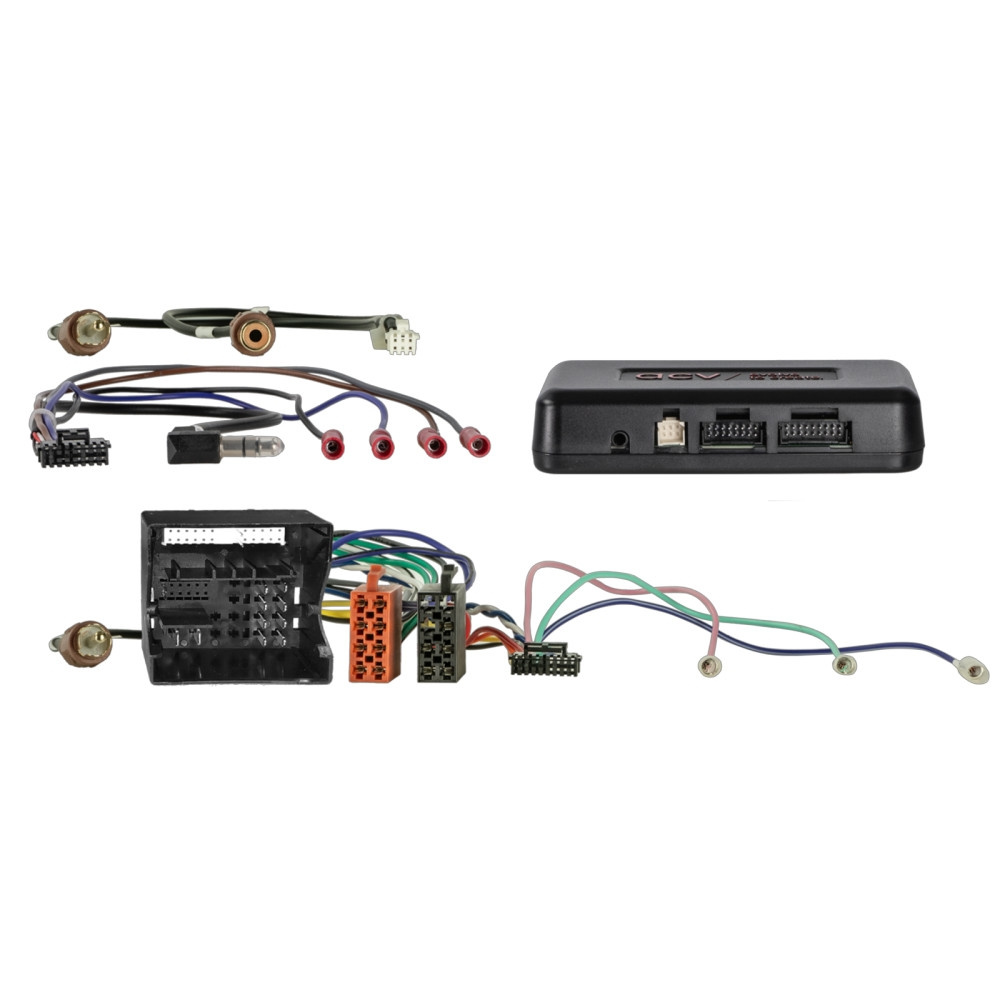

ACV 43xvw04 är en i-dapter för MAN TGE, Seat, Skoda och VW med 52Pin Quadlock Multilead.

Denna i-dapter gör det möjligt att behålla flera fordonsdisplayfunktioner när originalstereon eller navigationssystemet byts ut. Fordonsspecifika inställningar är åtkomliga och visas på den nya eftermarknadsenheten. För att komma åt Infodapter-konfigurationsmenyn krävs rattstyrningsknappar (SWC). Beroende på fordonets utrustning och funktioner i den nya stereon kan vissa funktioner utelämnas eller ersättas. Det är viktigt att kontrollera installationsrekommendationerna för varje komponent samt jämföra originalkontakterna i bilen med adapterns kontakter för att säkerställa kompatibilitet. Vissa funktioner som Trailer Assist, E Call eller andra förarassistans- och komfortsystem stöds inte alltid fullt ut. Kontrollera fordonets menyer och funktioner före installation och testa funktionerna innan slutmontering.

i-daptern har en 52 pin Quadlock CAN-buskontakt och anslutningar för rattstyrning via 3,5 mm jack eller lösa kablar samt RCA-kontakt för original backkamera. För fordon med MIB-II-system aktiveras och konfigureras backkameraingången i den nya stereon. Den lila/vita kabeln kopplas till +12V backsignal och RCA-kontakten används för backkameraingången. Vid fordon med rattstyrning kan inställningar göras genom att hålla in spår-upp-knappen på ratten eller med tillbehöret 43x-remote. För fordon utan rattstyrning krävs tillbehör för fjärrkontroll för att kunna göra inställningar. Vid problem med backkamerabilden kan en extra jordkabel kopplas till RCA-kontaktens ytterledare.

För fordon med parkeringsassistans (PDC) visas front PDC i displayen efter tändning och backkamerabilden är tillgänglig när backväxeln läggs i. +12V backsignal kopplas bort vid hastigheter över 3 km/h.

För fordon med E-Call finns möjlighet till funktionsbehållning med artikel 1424-02. Produkten är inte avsedd för fordon med OEM MOST-förstärkt system med öppen instrumentpanel eller fordon utan originalförberedelse för rattstyrning, högtalare och huvudenhet.

Dip-switchar används för att konfigurera adaptern efter eftermarknadshuvudenhetens tillverkare enligt manualen.

• Behåller fordonsdisplayfunktioner vid byte av originalstereo
• Stöd för rattstyrning och Infodapter-konfiguration
• Backkameraingång med stöd för MIB-II system
• Passar fordon med 52 pin Quadlock CAN-buskontakt
• Stöd för E-Call funktion med tillbehör

Installation bör utföras enligt manualens anvisningar med kontroll av alla funktioner före och efter installation. Eventuella modifieringar av kablage ska göras av fackman och kan påverka garanti och funktion.

Passar till
MAN TGE 2017 - 2025*
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/2016 - 08/2020
Seat Ateca (5FP) 08/2020 - 2022
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 - 05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017
VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 04/2015
VW Crafter II (SX/SY/SZ) 03/2017 - 2022
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Golf Sportsvan (AUV) 03/2014 - 06/2020
VW Grand California (SY/SZ) 03/2019 - 06/2024
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW T6.1 (7HC) 11/2019 - 04/2024
VW Taigo (CS) 10/2021 - 2025
VW Touran (5T) 09/2015 - 2025

*Bilar med 52 pin Quadlock och aktiv antenn
