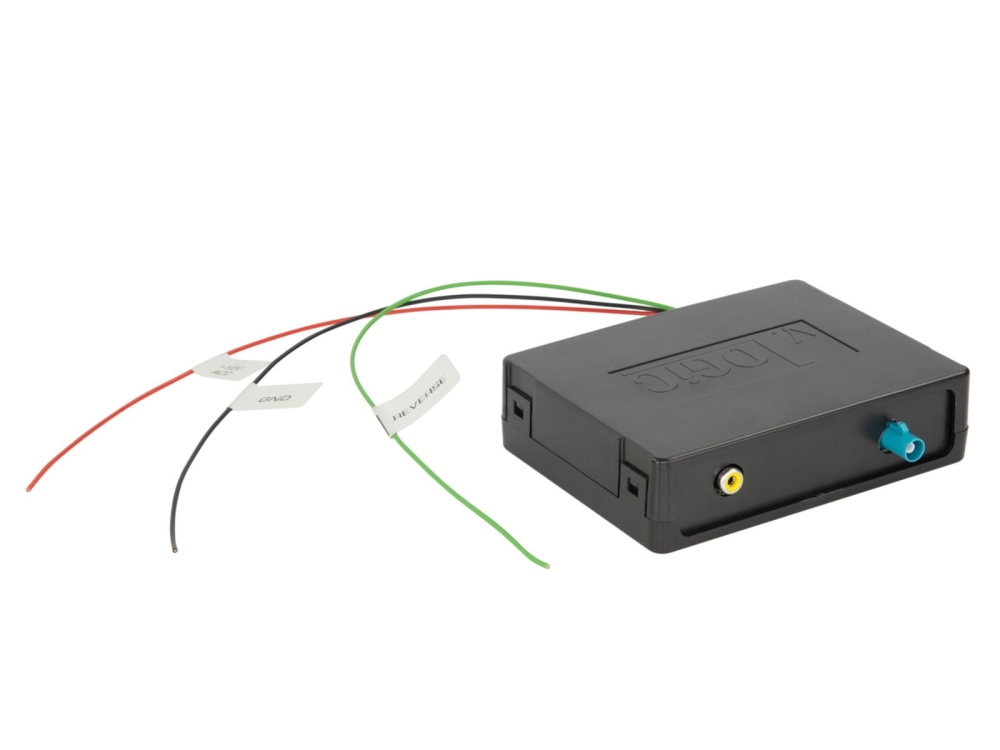

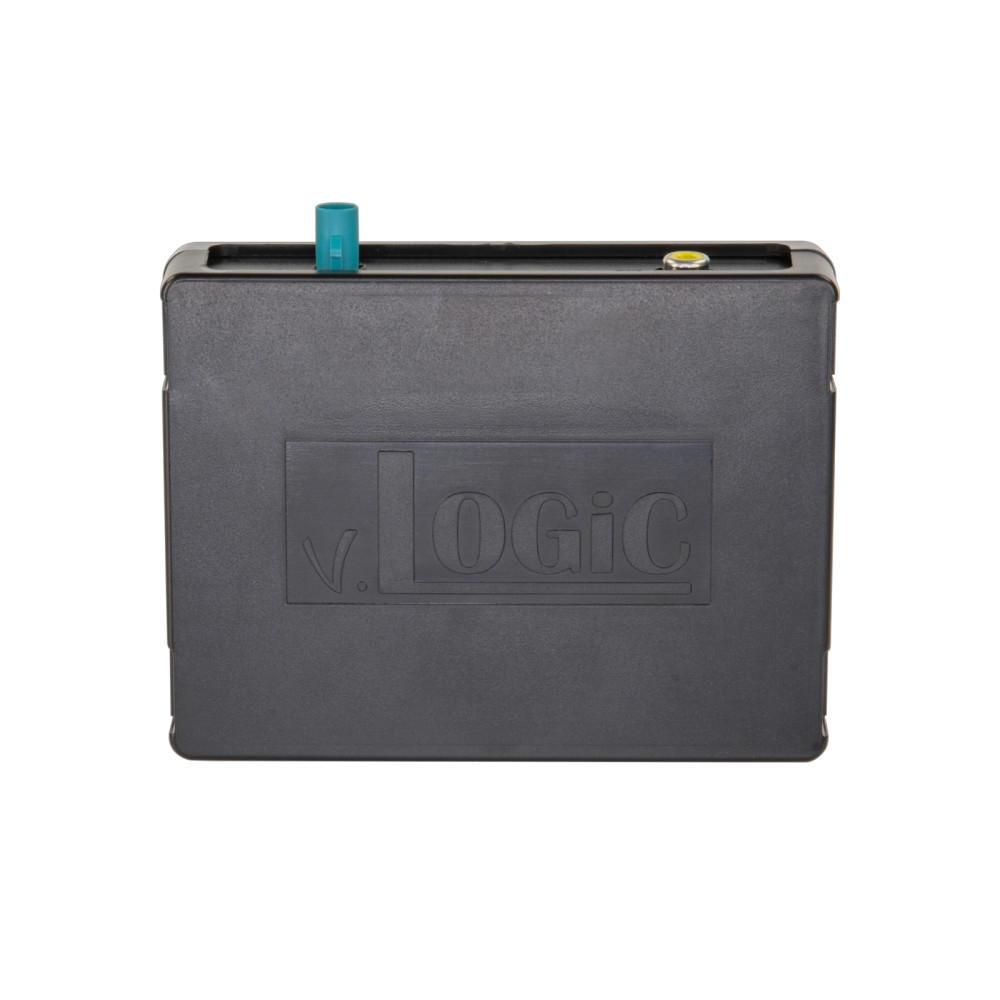

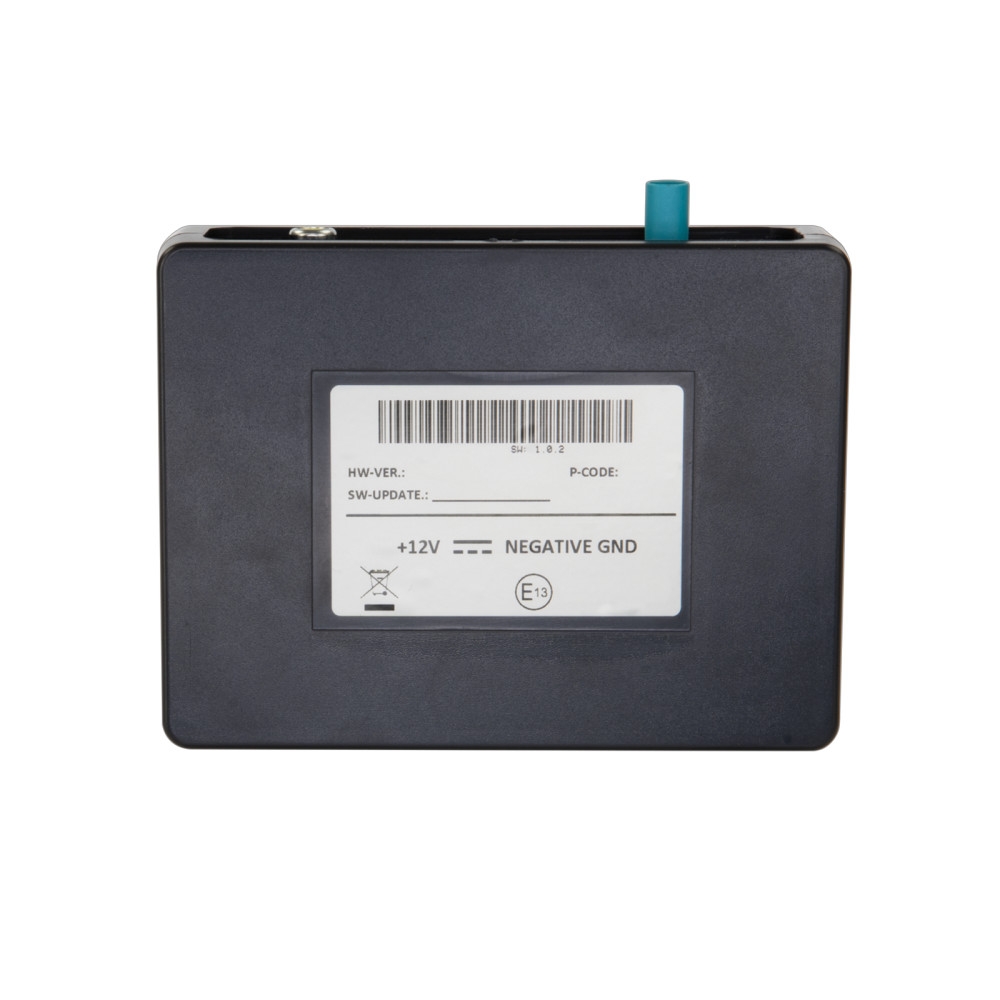

ACV 771094-1031 är en backkamerainterface för Fiat Ducato 2021-2024 som möjliggör anslutning av den fabriksmonterade backkameran till en eftermarknadsenhet med kamerainmatning.

• Ger möjlighet att använda OEM backkamera med eftermarknadsstereo.
• Adaptern tillhandahåller videosignal via RCA samt strömförsörjning (+6V/jord) för OEM-kameran.
• Inkluderar +12V backsignal som måste kopplas in i fordonet.
• Kompatibilitet med fordon med 360° kameror eller system med rörliga avståndslinjer kan vara begränsad.
• Innan installation, kontrollera korrekt koppling av adaptern till OEM-kontakten.

Observera att många eftermarknadsenheter kan behöva ställas in på kamerafunktion i menyn. Om du behöver hjälp, kontakta vår support.

Specifikationer
Koppling: lösa kablar
Koppling: OEM kamera Fakra L(f) > Fakra Z(m)
Koppling: backkameraingång eftermarknads HU > RCA(f) gul

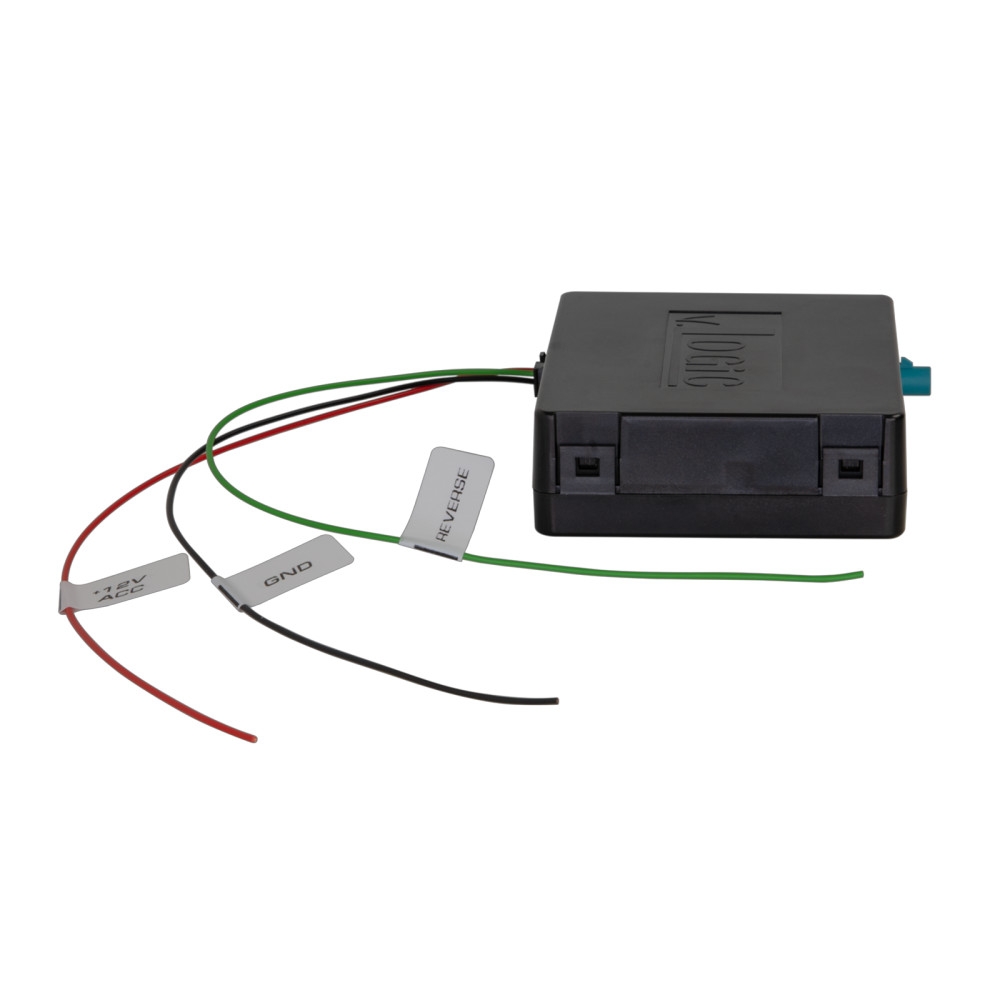

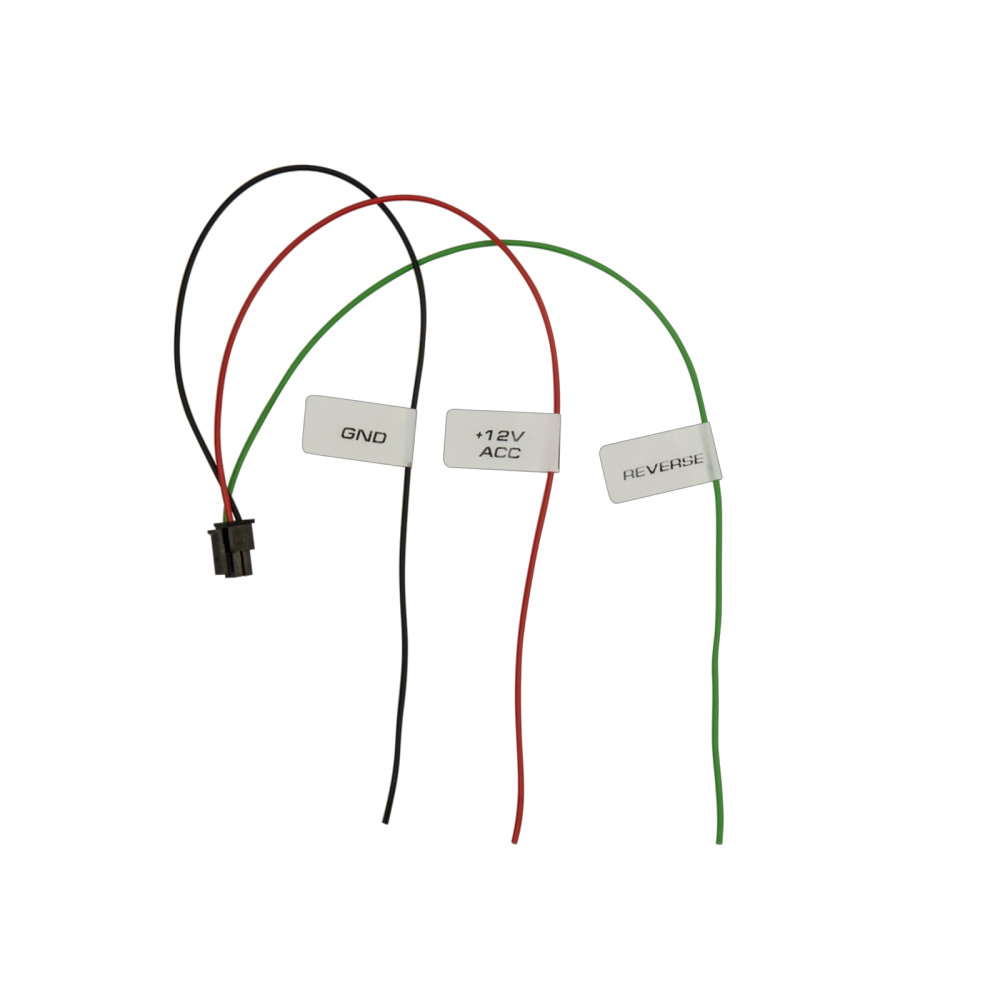

Anslutning: röd: +12V tändningsklämma 15 säkrad
svart: GND klämma 31
grön: +12V backsignal ingång

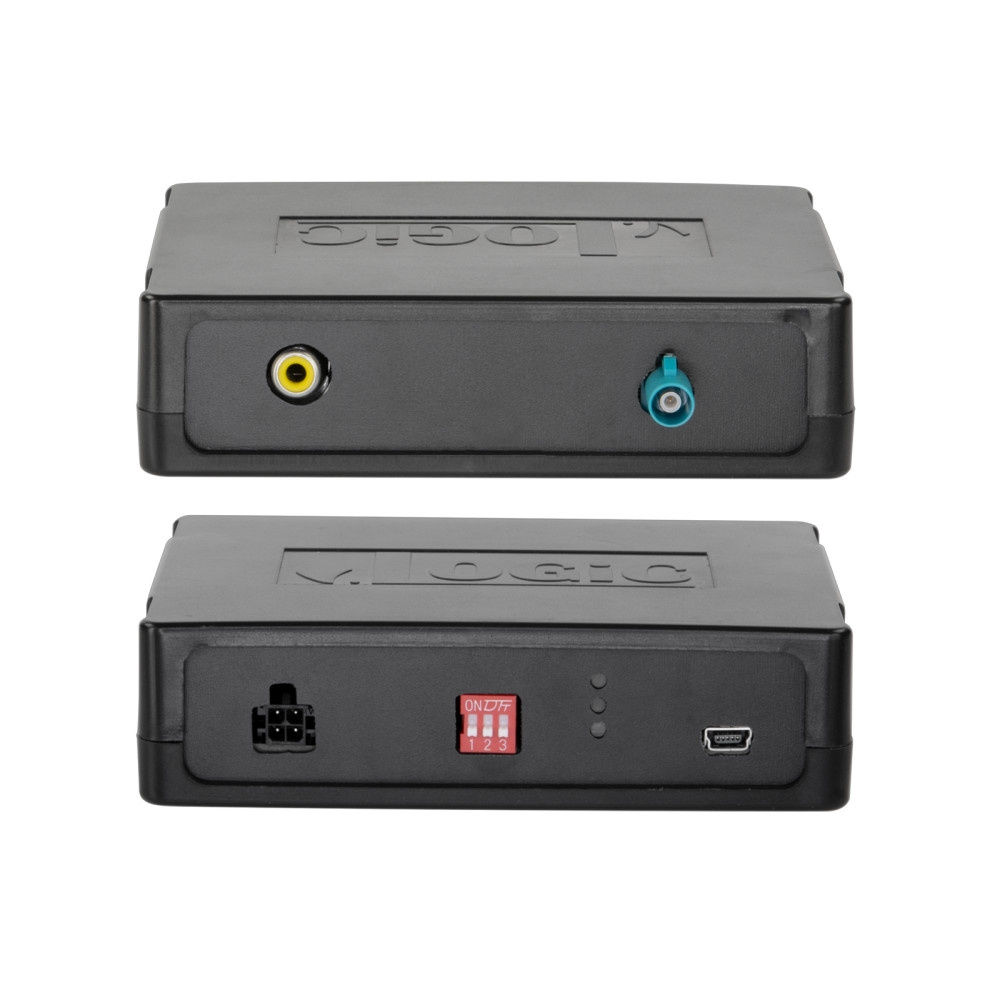

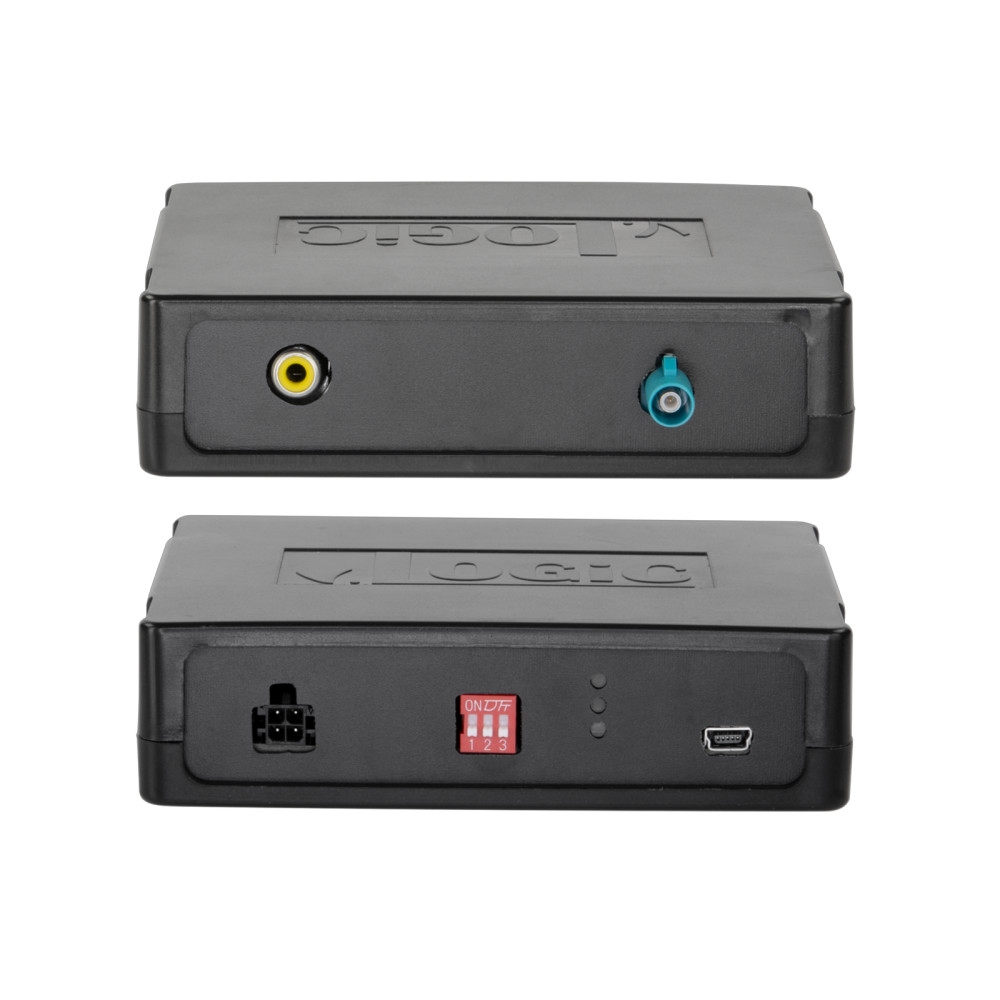

Kamerasignal: justera dipswitch-läge utan spänning
kameratyp 1: dipswitch 1 av / 2 av / 3 av
kameratyp 2: dipswitch 2 på / 2 av / 3 av
kameratyp 3: dipswitch 2 av / 2 på / 3 av
LED: röd: interface i drift
grön: backsignal aktiverad
blå: kameransignal kameratyp giltig

Passar till
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024
