Rörbaserat RIAA-steg för MM och MC

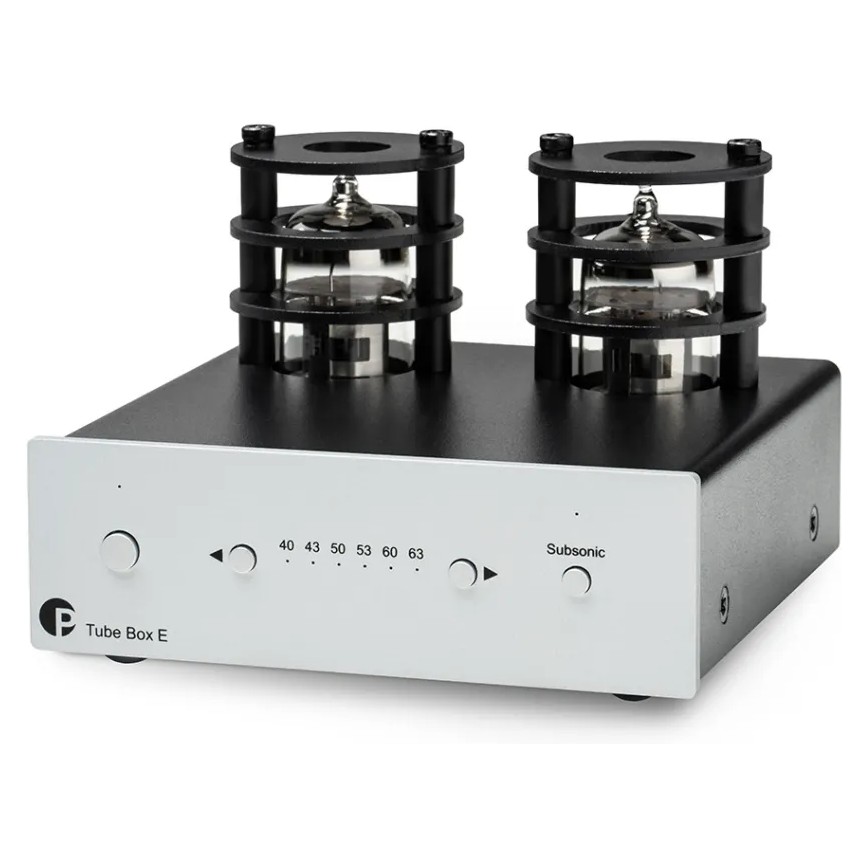

Pro-Ject Tube Box E är ett kompakt RIAA-steg för både MM- och MC-pickuper, byggt med helt diskret signalväg och två utbytbara ECC83-rör. Konstruktionen saknar operationsförstärkare och kombinerar FET-ingång, dual mono-uppbyggnad och noggrann RIAA-korrigering med omfattande möjligheter att anpassa förstärkning, impedans och kapacitans efter pickupen. Ett inkopplingsbart subsonicfilter och lättåtkomlig gaininställning på fronten gör den praktiska finjusteringen enkel.

• RIAA-steg för både MM- och MC-pickuper
• 2 x ECC83, även kallade 12AX7A, med utbytbara rör
• Helt diskret signalväg utan operationsförstärkare
• Gain i fem lägen från 40 till 63 dB
• Justerbar belastningsimpedans för MC från 10 ohm till 2 kohm
• Justerbar ingångskapacitans för MM från 47 till 587 pF
• Dual mono-konstruktion och FET-ingångssteg
• Subsonicfilter vid 20 Hz med 18 dB/oktav
• Guldpläterade RCA-ingångar och utgångar

Anpassas till pickupen

Tube Box E ger betydligt större möjligheter till pickupanpassning än ett enklare fast RIAA-steg. Förstärkningen kan väljas mellan 40, 43, 50, 60 och 63 dB, medan MC-pickuper kan belastas med 10, 100, 1 kohm eller 2 kohm. För MM finns 47 kohm ingångsimpedans och flera kapacitanslägen mellan 47 och 587 pF. Det gör det möjligt att komma närmare pickupens rekommenderade belastning och få rätt förutsättningar för dess frekvensgång och utsignal.

Diskret med rör

Signalvägen är helt diskret och använder inga operationsförstärkare. FET-ingångssteget är framtaget för låg brusnivå, medan två ECC83-rör sitter i utgångsdelen. Rören är utbytbara, vilket både förenklar framtida service och ger möjlighet att prova kompatibla rör med andra egenskaper. Dual mono-layout och separata interna strömförsörjningssektioner används för att hålla kanalerna väl åtskilda, och RIAA-korrigeringen är uppdelad i passiva och aktiva steg.

Filter och skärmning

Ett subsonicfilter kan aktiveras från fronten och dämpar frekvenser under 20 Hz med 18 dB per oktav. Det kan vara användbart vid exempelvis skivskevhet eller andra mycket lågfrekventa störningar som annars belastar förstärkare och högtalare. Chassit är helt i metall för att skärma elektroniken mot elektromagnetiska störningar, medan front och reglage är tillverkade i bearbetad aluminium.

Specifikationer

Pickupkompatibilitet: MM och MC
Rör: 2 x ECC83, 12AX7A
Förstärkning: 40, 43, 50, 60 eller 63 dB
MC-belastningsimpedans: 10 ohm, 100 ohm, 1 kohm, 2 kohm
MM-ingångsimpedans: 47 kohm
Ingångskapacitans: 47, 147, 267, 367, 487 eller 587 pF
RIAA-noggrannhet: ±0.5 dB, 20 Hz–20 kHz
Subsonicfilter: 20 Hz, 18 dB/oktav

Brusnivå: 77 dB A-vägt vid 40 dB gain, 65 dB A-vägt vid 50 och 63 dB gain
THD: Under 0.03 % vid 40 dB gain, under 0.07 % vid 50 och 63 dB gain

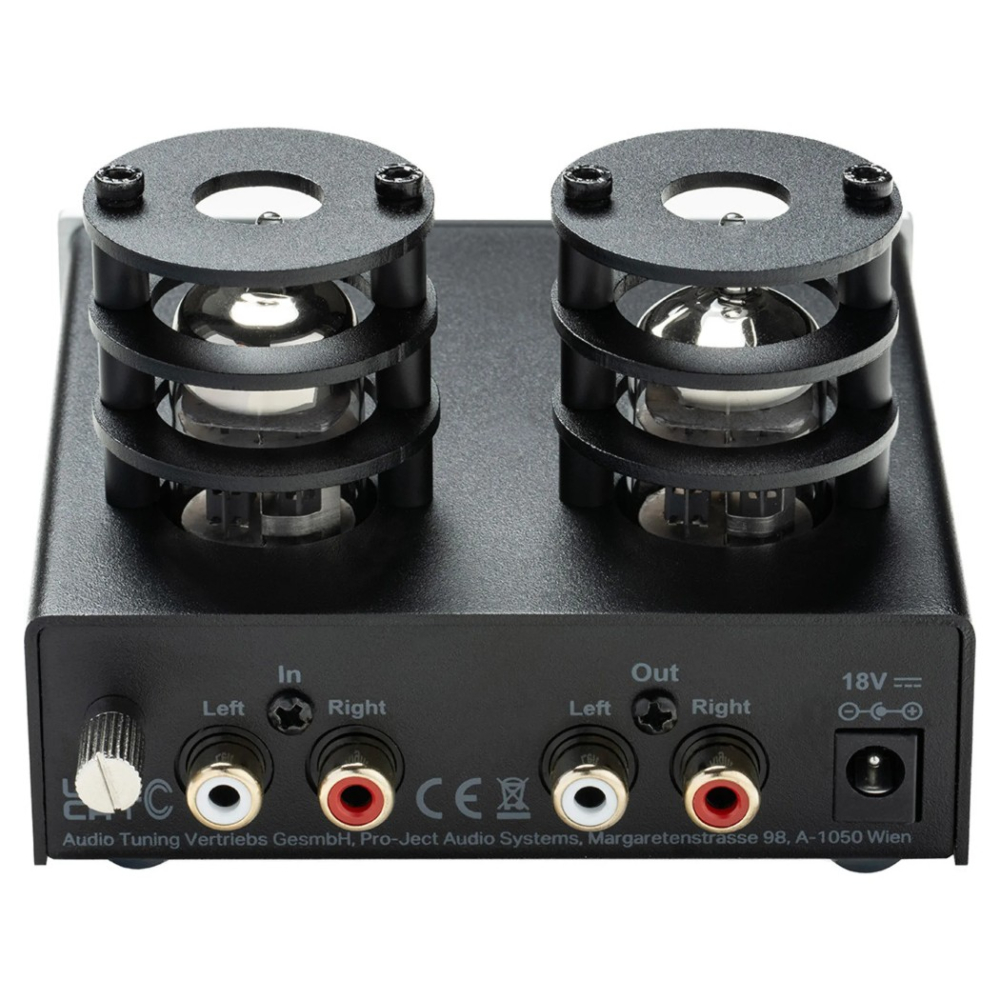

Ingång: 1 x stereo RCA
Utgång: 1 x stereo RCA
Strömförsörjning: 18 V DC, 1 A
Strömförbrukning: 470 mA, under 1 W i standby
Mått: 103 x 73 x 131 mm
Vikt: 450 g
Färg: Svart eller silver
