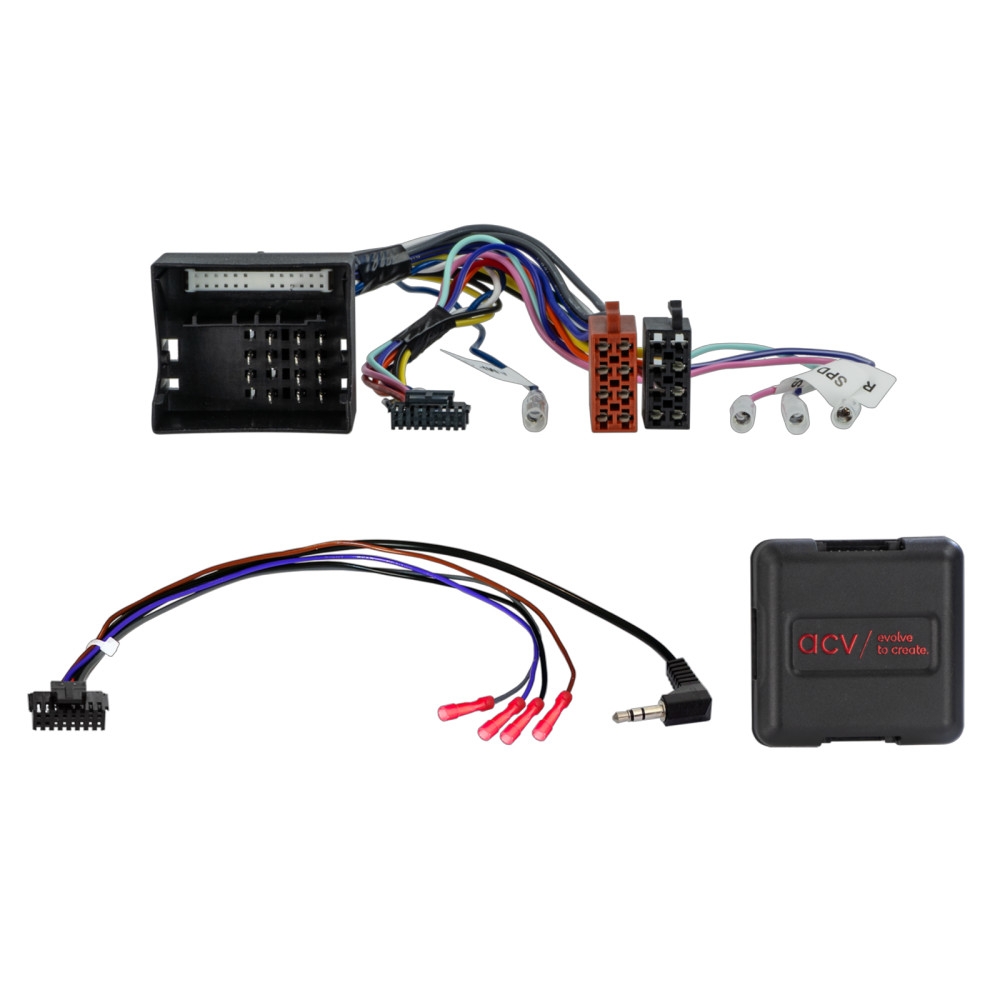

ACV 42xpo011 är ett rattstyrningskablage för Porsche med 40-polig Quadlock-kontakt. Det används för att behålla bilens ursprungliga funktioner för rattstyrning när originalstereon byts mot en eftermonterad huvudenhet.

• För fordon med PCM 3.0, originalmonterad navigering med pekskärm och rattstyrning.
• Anslutning för bilens rattstyrning: 3,5 mm kontakt eller lösa kablar.
• Ger signaler för tändning, belysning, backning, hastighet och parkeringsbroms.
• Inställningar för rattstyrningen görs enligt instruktionerna för den eftermonterade huvudenheten.
• Funktioner kan variera beroende på bilens utrustning och huvudenhetens funktioner och programvara.

Kontrollera att kontakterna på kablaget stämmer överens med kontakterna i bilen, både till utseende och funktion. Kontrollera även att någon av de angivna originalhuvudenheterna har varit monterad i bilen. Testa bilens funktioner, inställningar och rattstyrning innan installationen slutförs.

Vissa funktioner kan saknas eller få andra funktioner efter bytet av huvudenhet. Bilar som har importerats eller har annan programvara kan vara inkompatibla med vissa funktioner.

Passar till
Porsche Boxster (987), 02/2009–01/2012
Porsche Cayman (987C), 02/2009–11/2012
Porsche 911 (997), 08/2008–05/2013

Specifikationer
Bilkontakt: 40-polig Quadlock

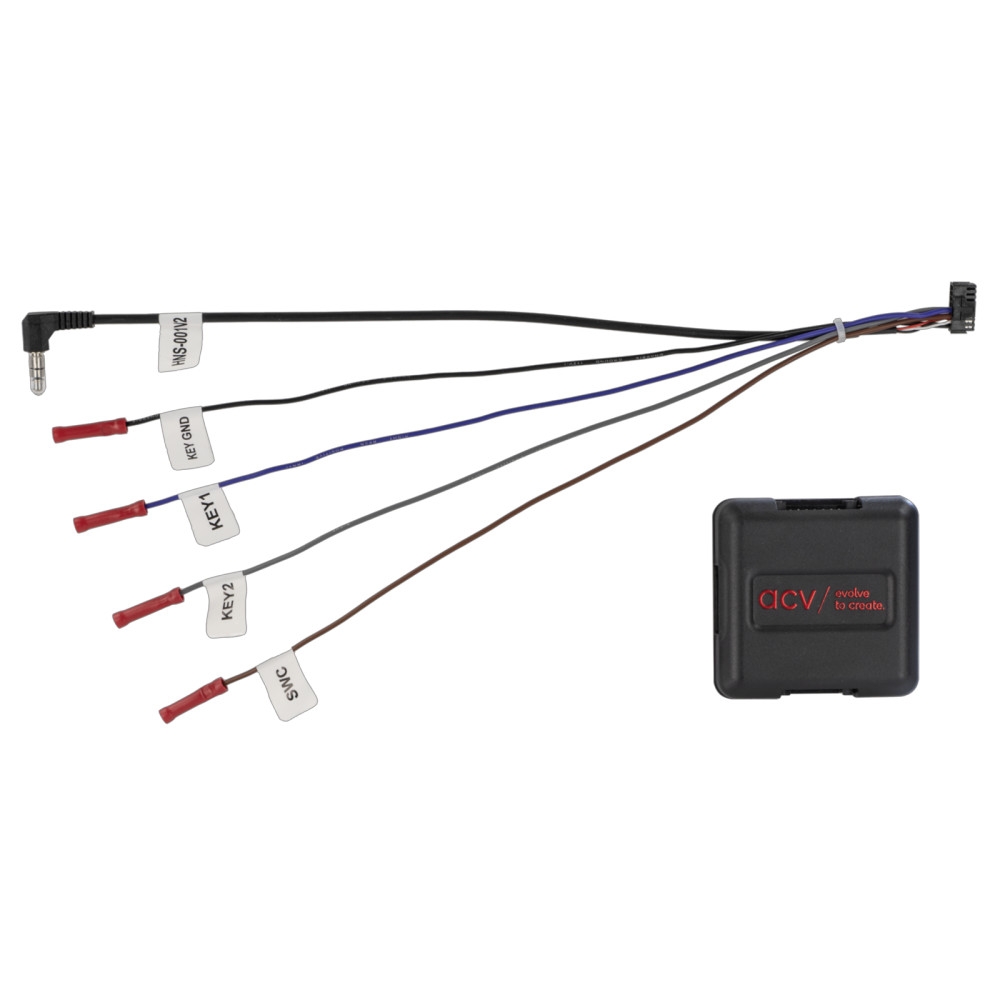

Rattstyrningsanslutning: 3,5 mm kontakt eller lösa kablar
Röd kabel: +12 V tändning, plint 15
Orange kabel: +12 V belysning, plint 58
Lila/vit kabel: +12 V backsignal
Rosa kabel: hastighetssignal
Grön kabel: jord, signal för parkeringsbroms
Belastning för utgångar: högst 250 mA
Vid strömbehov över 250 mA krävs relä. Minsta spolresistans: 75 ohm för ett relä eller 150 ohm för två reläer.

Kontrollera och notera funktionerna för originalhuvudenheten och bilens inställningar innan den kopplas loss. Alla kontroller av anslutningar och inställningar ska göras när systemet är spänningslöst. Anslut kablaget till den eftermonterade huvudenheten enligt dess instruktioner och anslut övriga kablar enligt respektive anvisningar. Anslut huvudströmmen till bilen sist. Ställ in gränssnittet och huvudenheten enligt tillverkarens instruktioner och testa sedan rattstyrningen och bilens funktioner.

Ändringar av inställningar eller kabelanslutningar ska göras när systemet är spänningslöst. Om gränssnittet eller bilen inte fungerar som förväntat, återmontera originalhuvudenheten och kontrollera att bilens CAN-buss har stängts ned innan gränssnittet ansluts igen. Anslutningar av lösa kablar, alternativa anslutningar och ändringar av kablaget ska endast utföras av en utbildad installatör. Ändringar kan påverka fordonstillverkarens godkännanden eller garanti och kan upphäva produktgarantin. Kontrollera anslutningarna mot bilens kopplingsschema före inkoppling.
