ACV 42xpo010 är ett rattstyrningskablage för Porsche med ISO- och Mini ISO-anslutning. Det används när originalradion byts ut mot en eftermonterad radio och gör det möjligt att behålla bilens funktioner för rattstyrning, beroende på bilens utrustning och den eftermonterade radions funktioner och programvara.

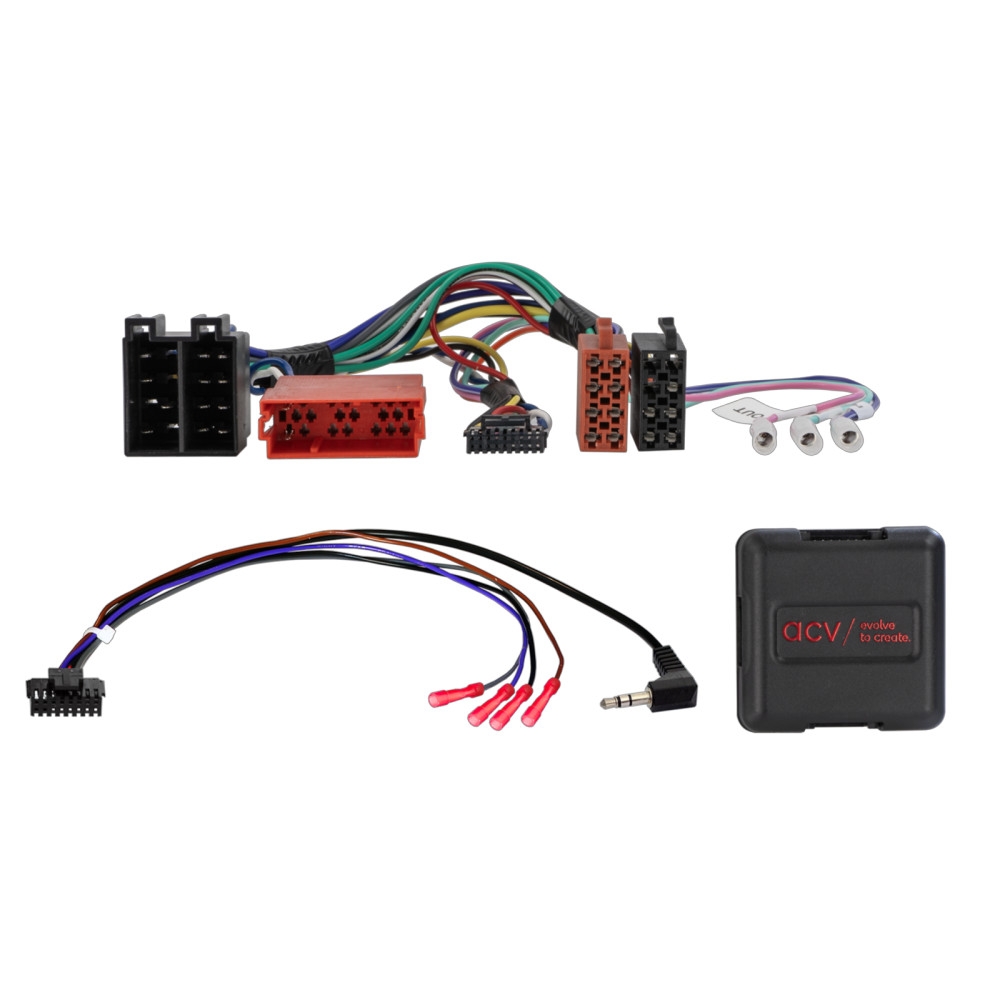

• Anslutning för bilens CAN-buss: ISO / Mini ISO

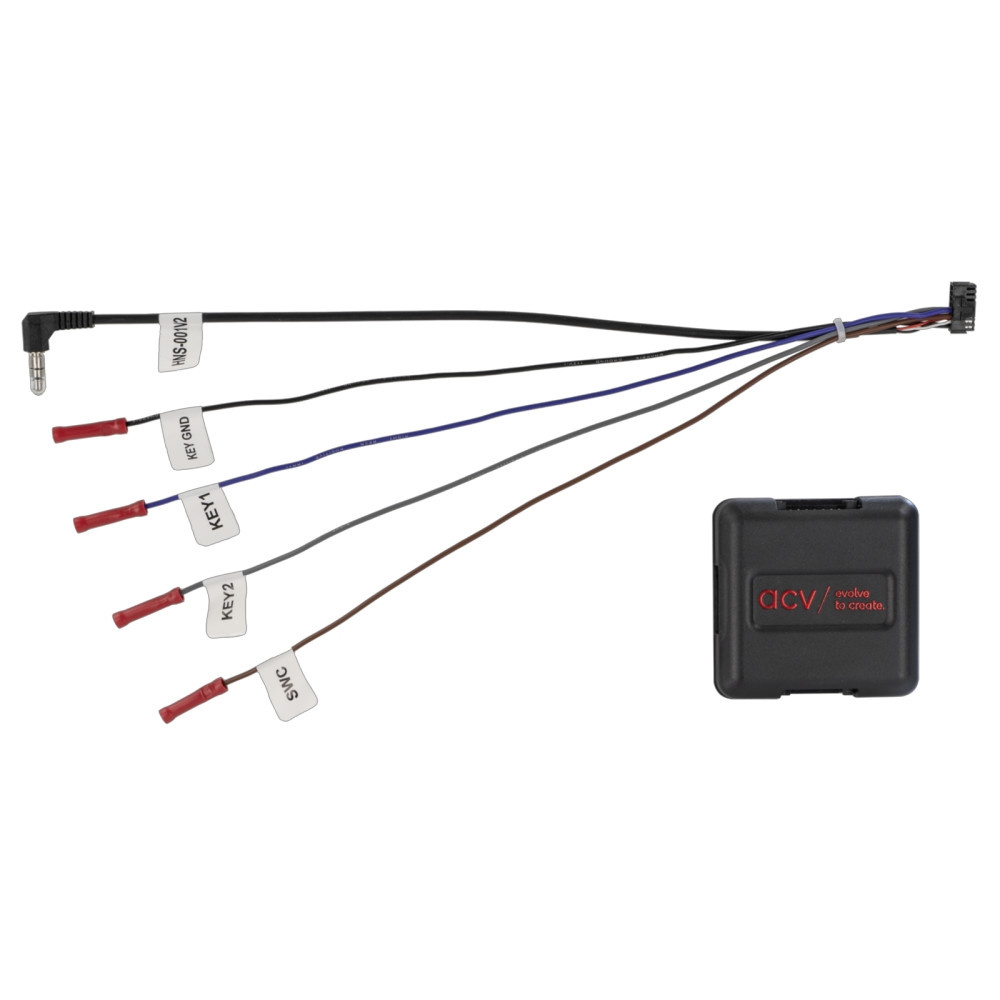

• Anslutning för rattstyrning: originalkontakt till 3,5 mm-uttag eller lös kabel
• Avsett för bilar med originalradio CDR24 eller originalnavigering PCM2.1
• Ger signal för tändning, belysning, backväxel, hastighet och parkeringsbroms
• Inställning av DIP-brytare görs enligt anvisningarna för den eftermonterade radion

Kontrollera att kontakterna på kablaget stämmer överens med kontakterna i bilen, både till utseende och funktion. Kontrollera också att någon av de angivna originalradioapparaterna har varit monterad i bilen. Innan slutmontering bör bilens funktioner, inställningar och rattstyrning kontrolleras. Enskilda rattfunktioner kan saknas eller få andra funktioner beroende på bilens utrustning och den eftermonterade radions funktioner och programvara. Importerade bilar eller bilar med annan programvara kan ha funktioner som inte är kompatibla.

Följ anvisningarna för den eftermonterade radion vid anslutning och konfiguration. Kontrollera först bilens och originalradions funktioner. Koppla sedan bort spänningen till originalradion och kontrollera att alla anslutningar är korrekta medan de är spänningslösa. Kontrollera även gränssnittets inställningar och hårdvarukonfiguration samt anslutningskabeln till radion innan de kopplas in. Anslut radion och övriga kablar enligt tillverkarens anvisningar. Anslut installationen till bilen med huvudanslutningen sist. Konfigurera gränssnittet och den eftermonterade radion enligt respektive anvisningar och kontrollera sedan rattstyrningen och bilens funktioner.

Ändringar av konfigurationen på gränssnittet eller anslutningskabeln ska göras när strömmen är frånkopplad. Vid ändringar ska anslutningarna göras i angiven ordning och följas av ny kontroll av funktionerna. Om gränssnittet eller bilen inte fungerar som avsett ska originalradion återmonteras och kontrolleras. Låt bilens CAN-buss stängas ned och kontrollera gränssnittets hårdvarukonfiguration innan installationen ansluts på nytt.

Ytterligare anslutningar, alternativa kopplingar, ändringar av kablaget och förlängningar av lösa kablar är avsedda som information för utbildad fackpersonal. Sådana arbeten ska utföras och kontrolleras av fackpersonal. Kontrollera först om ändringarna påverkar tillverkarens godkännanden eller garantivillkor. Mät och jämför anslutningarna med bilens kopplingsschema innan de ansluts. Ändringar görs på eget ansvar och utan garanti för funktion eller för att skador på bilen, den eftermonterade radion eller gränssnittet inte ska uppstå. Ändringar av det förmonterade kablaget kan påverka produktens garanti.

Passar till
Porsche Boxster (987), 10/2004–01/2009
Porsche Cayman (987C), 11/2005–01/2009
Porsche 911 (997), 07/2004–08/2009

Specifikationer
Tändningssignal: röd kabel, +12 V, klämma 15
Belysningssignal: orange kabel, +12 V, klämma 58
Backsignal: lila/vit kabel, +12 V
Hastighetssignal: rosa kabel
Signal för parkeringsbroms: grön kabel, jord
Maximal belastning för utgångarna: 250 mA
Vid strömbehov över 250 mA: relä med minst 75 ohms spolresistans
Vid användning av två reläer: minst 150 ohms spolresistans
