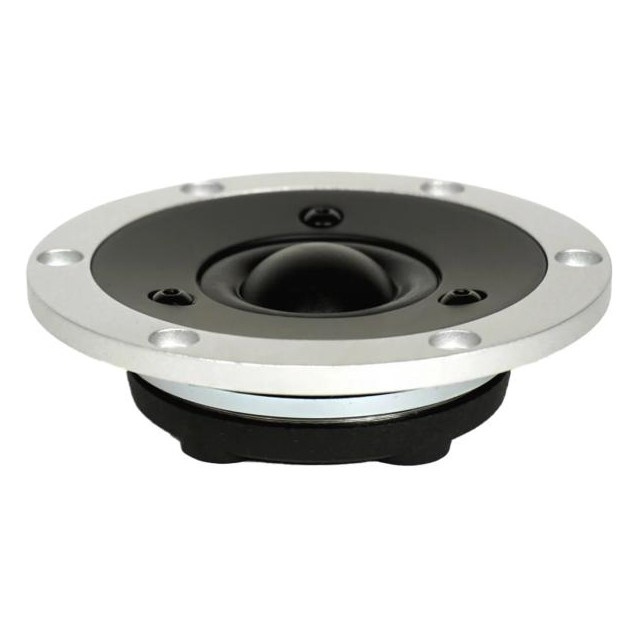

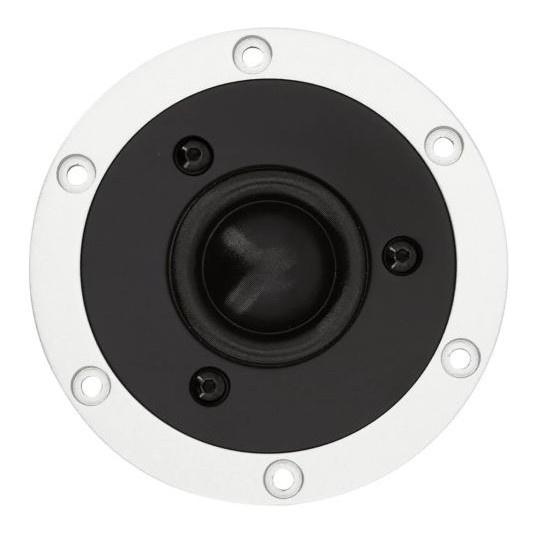

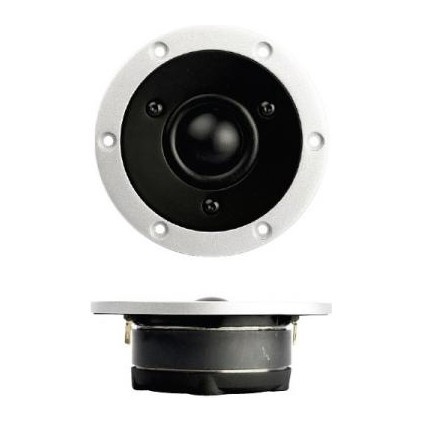

SB Acoustics Satori TW29D är en påkostad 1-tums textildiskant för hifi-konstruktioner där låg distorsion, hög känslighet och ett brett användbart arbetsområde är viktigt. Den stora domen kombineras med dubbla kompressionskammare, dubbla kopparkapslar och en dämpad bakre kammare i gjuten aluminium, medan den mekaniskt avkopplade frontplattan hjälper till att isolera diskanten från vibrationer i baffeln.

• 1-tums textildome med 4 ohm nominell impedans
• 93 dB känslighet vid 2.83 V/1 m
• Låg resonansfrekvens på 600 Hz
• 80 W effekttålighet enligt IEC 268-5
• Dubbla kopparkapslar för mycket låg talspoleinduktans
• Dubbla balanserade kompressionskammare
• Tvådelad aluminiumfront med mekanisk avkoppling

Avancerad diskantkonstruktion

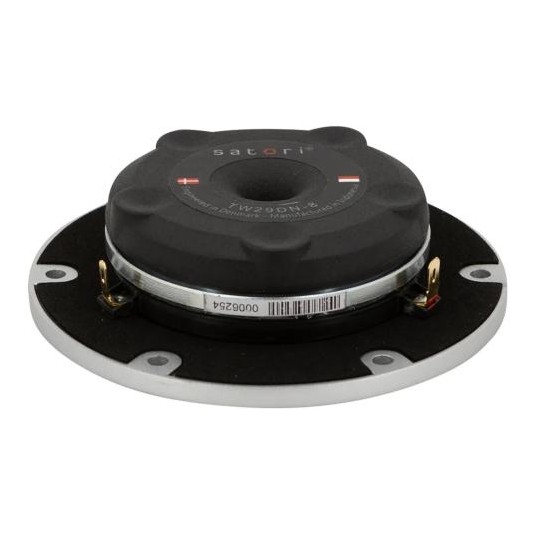

TW29D använder ett mättnadskontrollerat motorsystem med T-format polstycke för att minska distorsion, samtidigt som den flödesoptimerade ventilationen kopplar talspolens baksida till den dämpade aluminiumkammaren. Dubbla kopparkapslar håller induktansen nere till endast 0.02 mH och bidrar till liten fasvridning. Den lätta CCAW-talspolen och silverledarna kompletterar konstruktionen, medan den låga resonansfrekvensen ger goda möjligheter till relativt låg delning. Den angivna effekttåligheten på 80 W gäller enligt IEC 268-5 med högpassfilter vid 2600 Hz och 12 dB/oktav.

Parametrar
DC-resistans, Re: 3.0 ohm
Talspoleinduktans, Le: 0.02 mH
Effektiv membranyta, Sd: 9.6 cm²
Rörlig massa inklusive luft, Mms: 0.45 g
Fri resonansfrekvens, Fs: 600 Hz
Mekanisk Q-faktor, Qms: 2.20
Elektrisk Q-faktor, Qes: 1.27
Total Q-faktor, Qts: 0.81
Kraftfaktor, Bl: 2.0 Tm

Specifikationer
Typ: 1-tums textildiskant
Nominell impedans: 4 ohm
Känslighet: 93 dB, 2.83 V/1 m
Effekttålighet: 80 W enligt IEC 268-5
Rekommenderad högpassdelning: 2600 Hz, 12 dB/oktav
Talspolediameter: 29 mm
Linjär slaglängd: 0.5 mm p-p
Infällningsdiameter: 70 mm
Monteringsdjup bakom front: Ca 39.7 mm
Nettovikt: 0.55 kg
