Kompakt bredbandselement med glasfiberkon

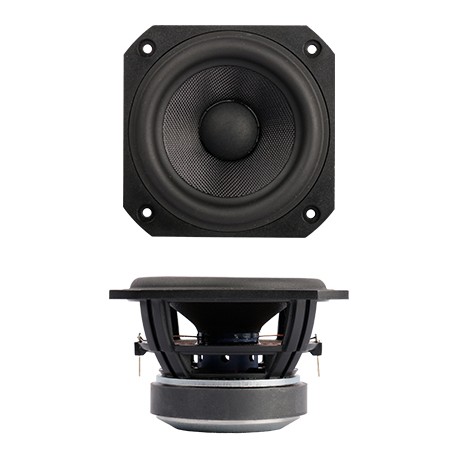

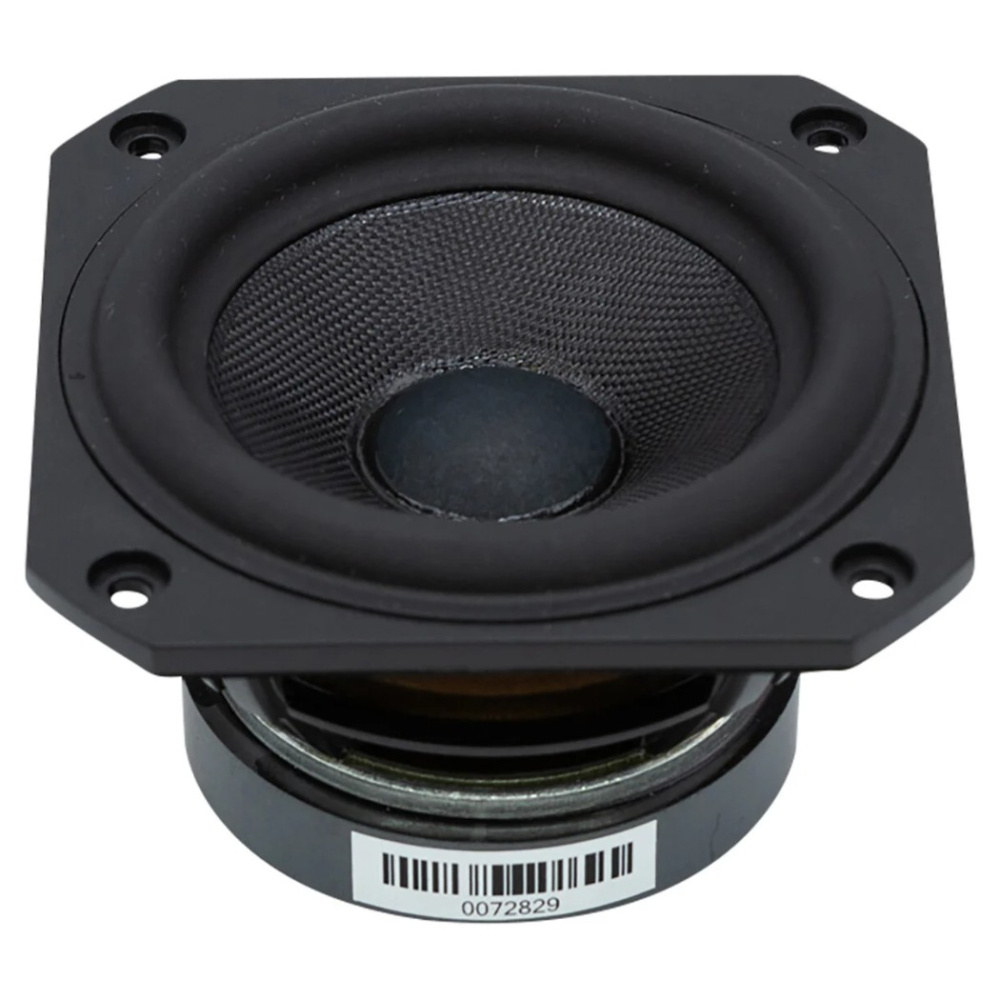

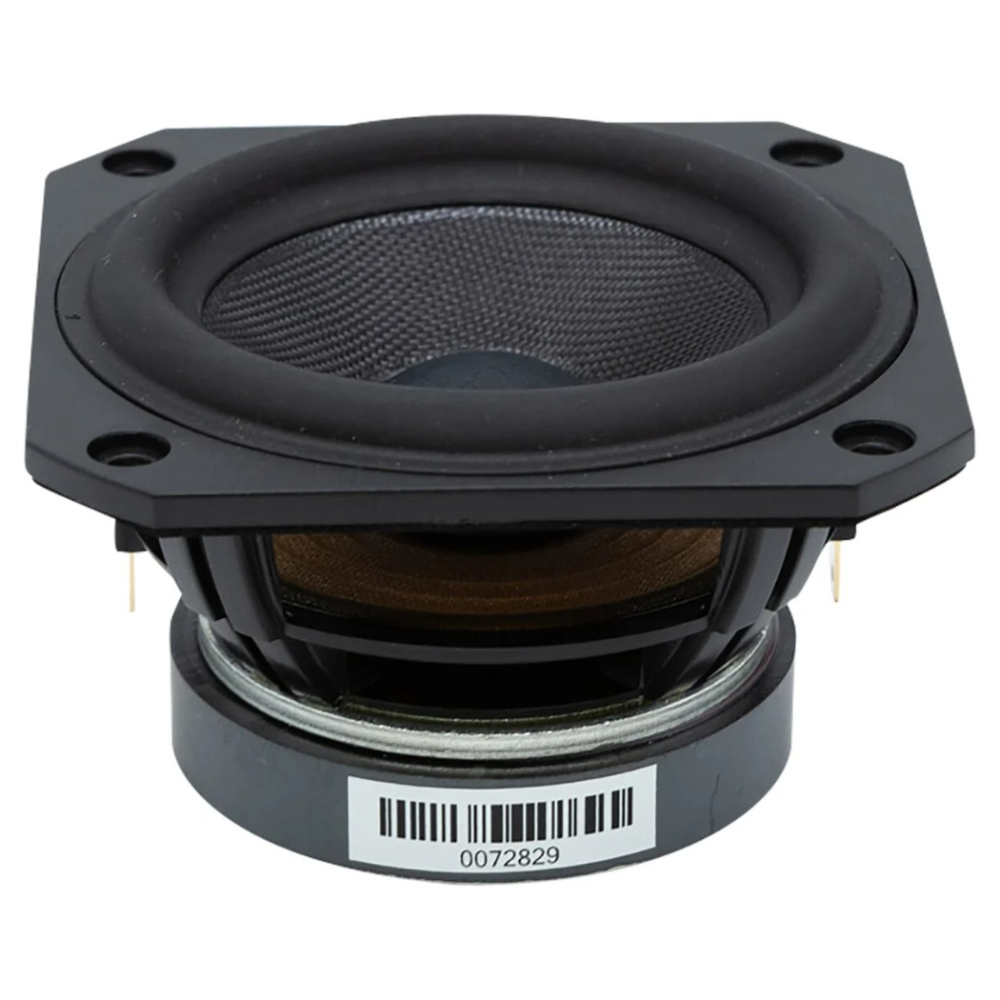

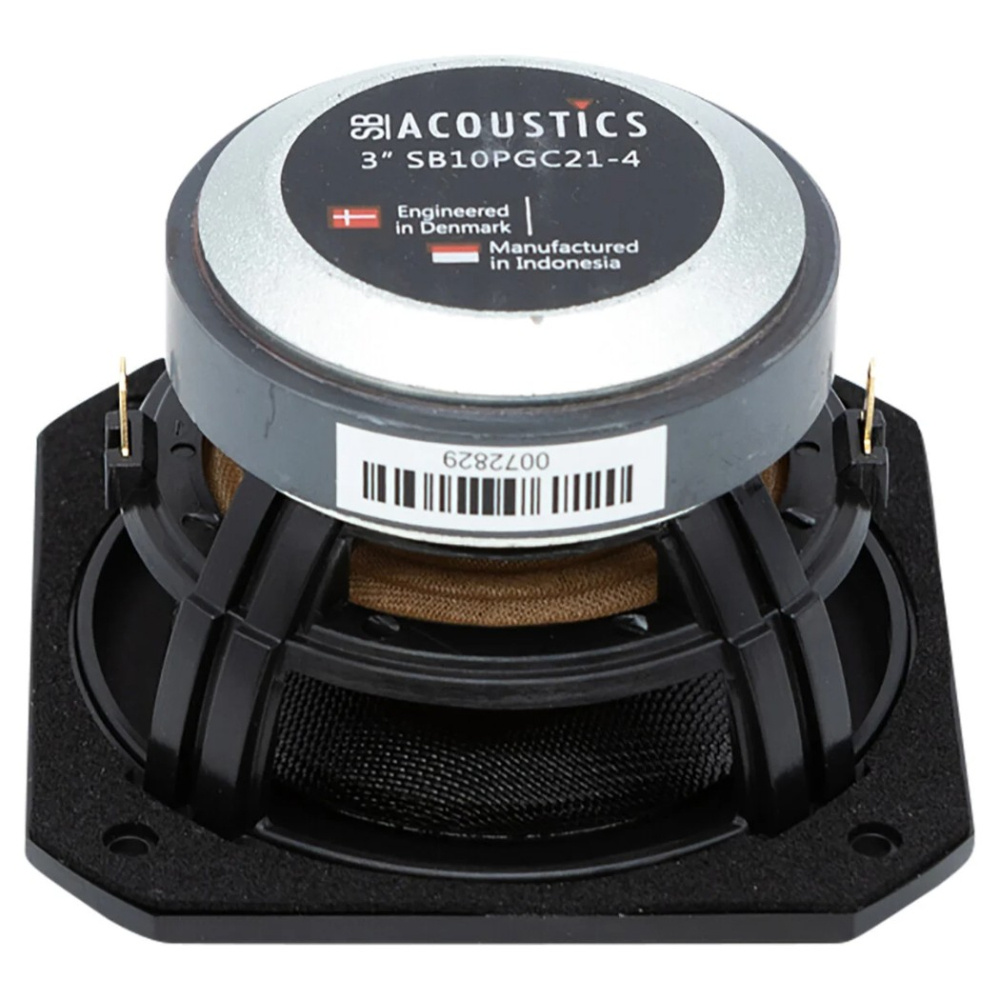

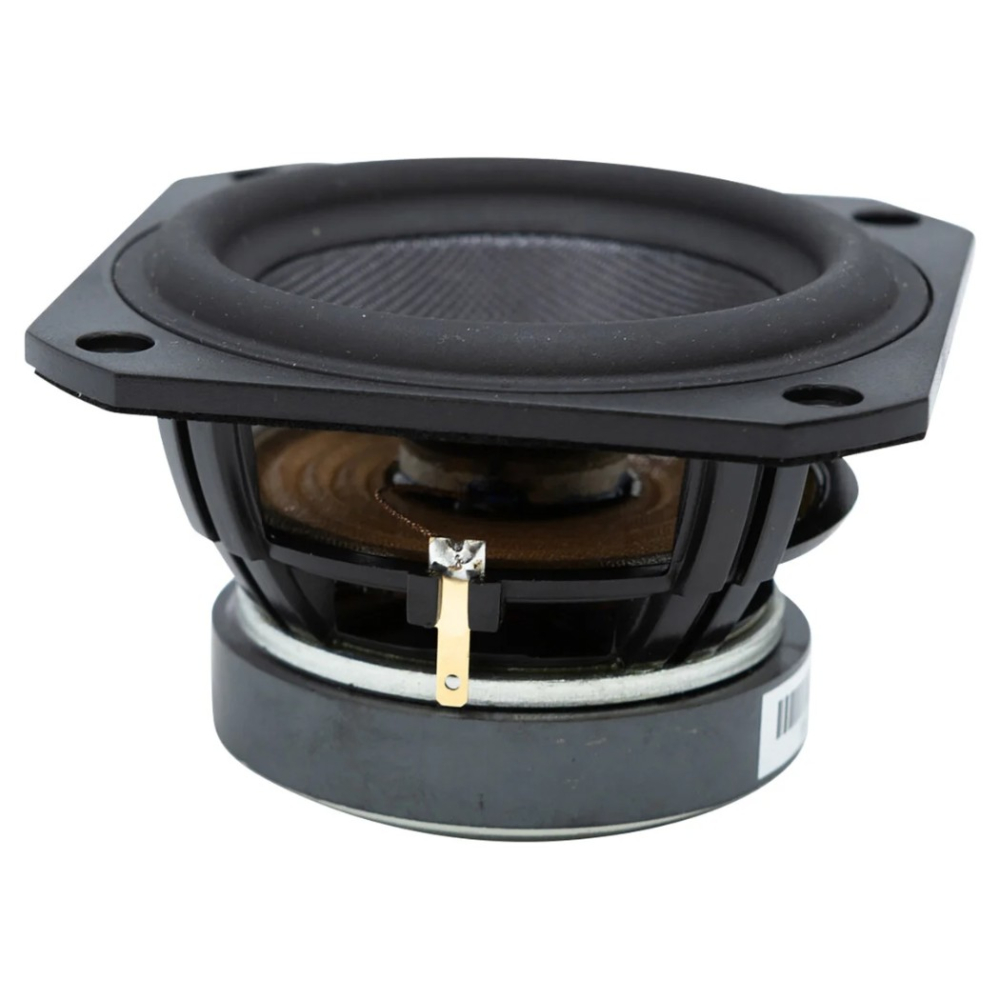

SB Acoustics SB10PGC21-4 är ett kompakt 3-tums bredbandselement för små högtalare, satelliter och andra byggen där ett enda element ska täcka en stor del av frekvensområdet. Den optimerade glasfiberkonen kombineras med låg rörlig massa, CCAW-talspole och en lågdämpad kantupphängning för jämn respons och god dynamik. Med 4 ohm impedans och ett rekommenderat arbetsområde på 90 Hz till 20 kHz passar elementet även bra i kompakta FAST- och fullregisterkonstruktioner.

• 3-tums bredbandselement med 4 ohm impedans
• Rekommenderat frekvensområde: 90 Hz till 20 kHz
• Känslighet: 84 dB vid 2.83 V/1 m
• Optimerad glasfiberkon för jämn frekvensrespons
• Lätt CCAW-talspole för låg rörlig massa
• Ventilerad talspolekonstruktion för bättre kylning
• 20 W effekttålighet enligt IEC 268-5

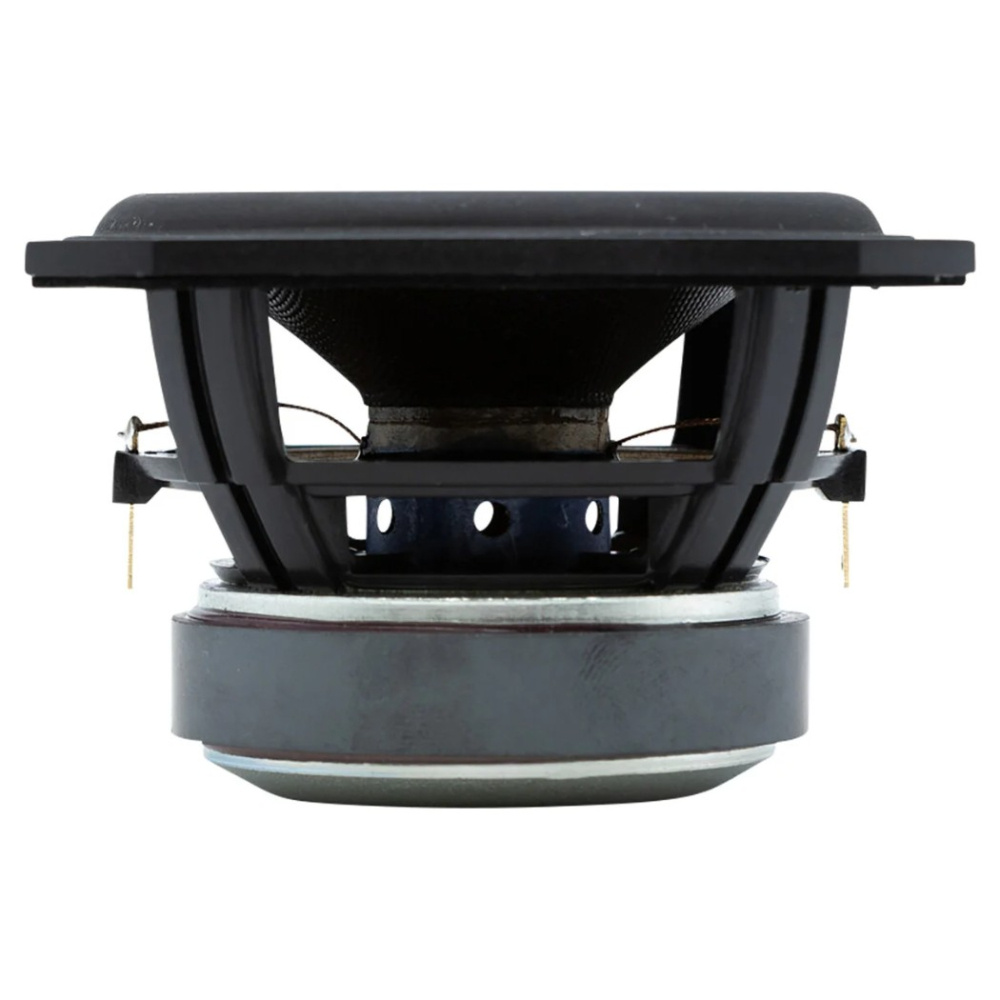

• Kompakt fyrkantigt chassi för flexibel montering

Lätt och följsamt

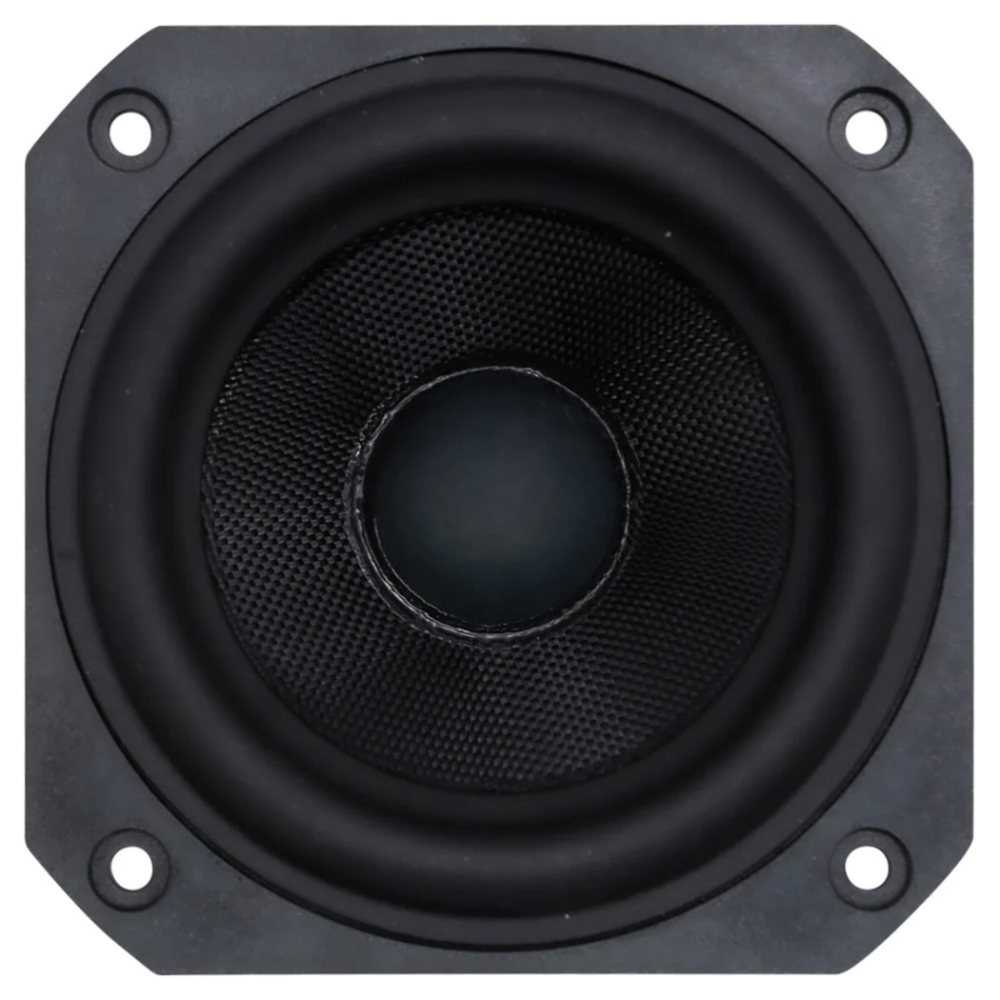

Konmembranet är tillverkat i glasfiber och utformat för att ge en jämn respons över ett ovanligt brett område för ett så kompakt element. Den rörliga massan är 2.8 g och talspolen använder lätt CCAW-tråd tillsammans med en icke-ledande bobbin. Den lågdämpade kantupphängningen bidrar till att membranet kan röra sig fritt och följa små signalvariationer utan onödig mekanisk dämpning.

Byggt för små system

Den ventilerade talspolekonstruktionen hjälper till att transportera bort värme och minska termisk kompression när elementet belastas. Med en resonansfrekvens på 89 Hz, Vas på 1.2 liter och ett kompakt fyrkantigt chassi lämpar sig SB10PGC21-4 väl för mindre högtalarlösningar där installationsutrymmet är begränsat. Den angivna effekttåligheten på 20 W gäller enligt IEC 268-5 med ett Butterworth-högpass vid 200 Hz och 12 dB/oktav.

Parametrar

DC-resistans, Re: 3.4 ohm
Talspoleinduktans, Le: 0.15 mH
Effektiv kolvyta, Sd: 27 cm²
Fri resonansfrekvens, Fs: 89 Hz
Mekanisk Q-faktor, Qms: 11.2
Elektrisk Q-faktor, Qes: 1.01
Total Q-faktor, Qts: 0.92
Rörlig massa inklusive luft, Mms: 2.8 g
Kraftfaktor, Bl: 2.3 Tm
Ekvivalent volym, Vas: 1.2 liter
Compliance, Cms: 1.14 mm/N
Mekanisk förlust, Rms: 0.14 kg/s

Specifikationer

Nominell impedans: 4 ohm
Känslighet: 84 dB, 2.83 V/1 m
Rekommenderat frekvensområde: 90 Hz till 20 kHz
Effekttålighet: 20 W enligt IEC 268-5
Talspolediameter: 20.4 mm
Linjär slaglängd: 4.5 mm p-p
Magnetisk flödestäthet: 0.8 T
Magnetvikt: 0.09 kg
Nettovikt: 0.24 kg
