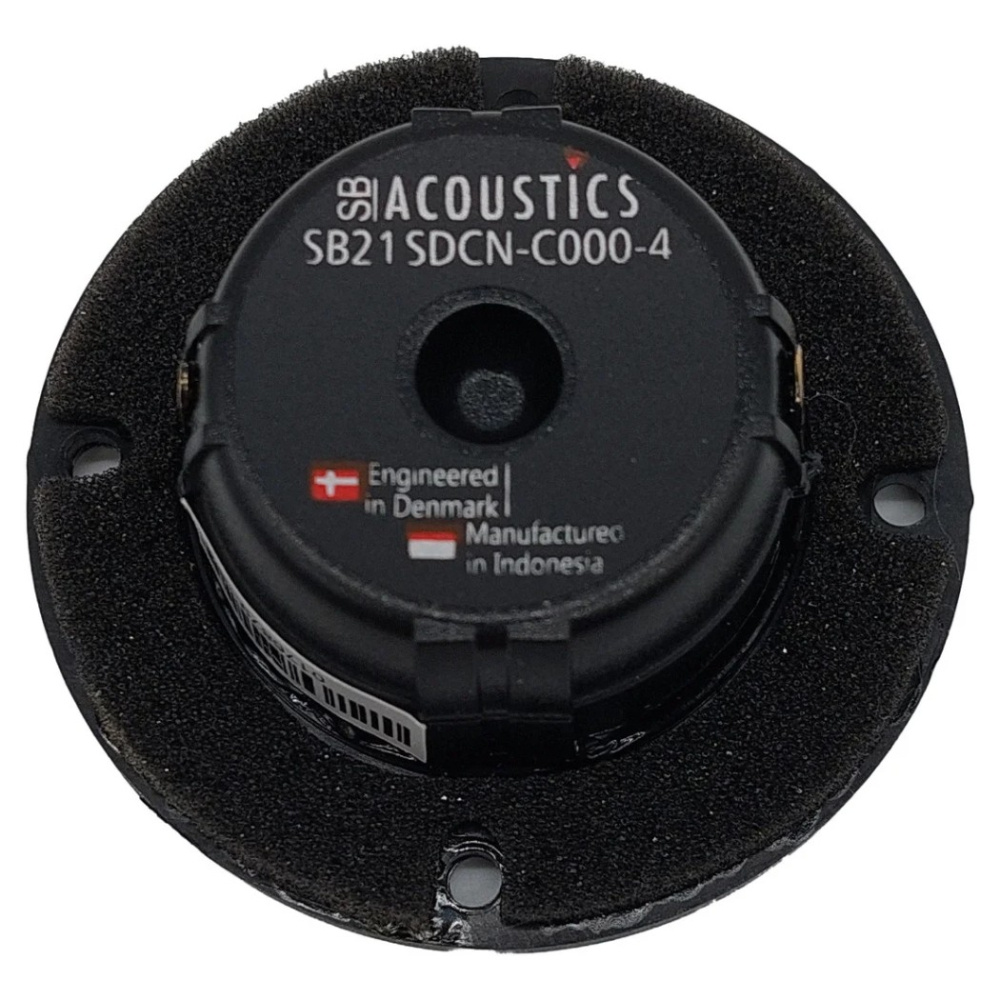

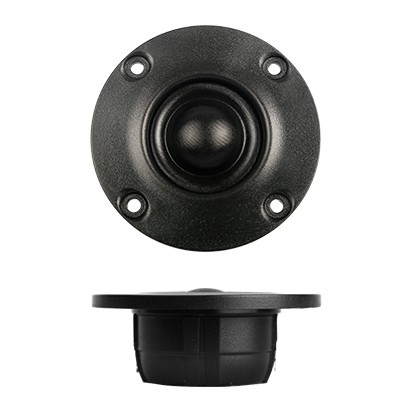

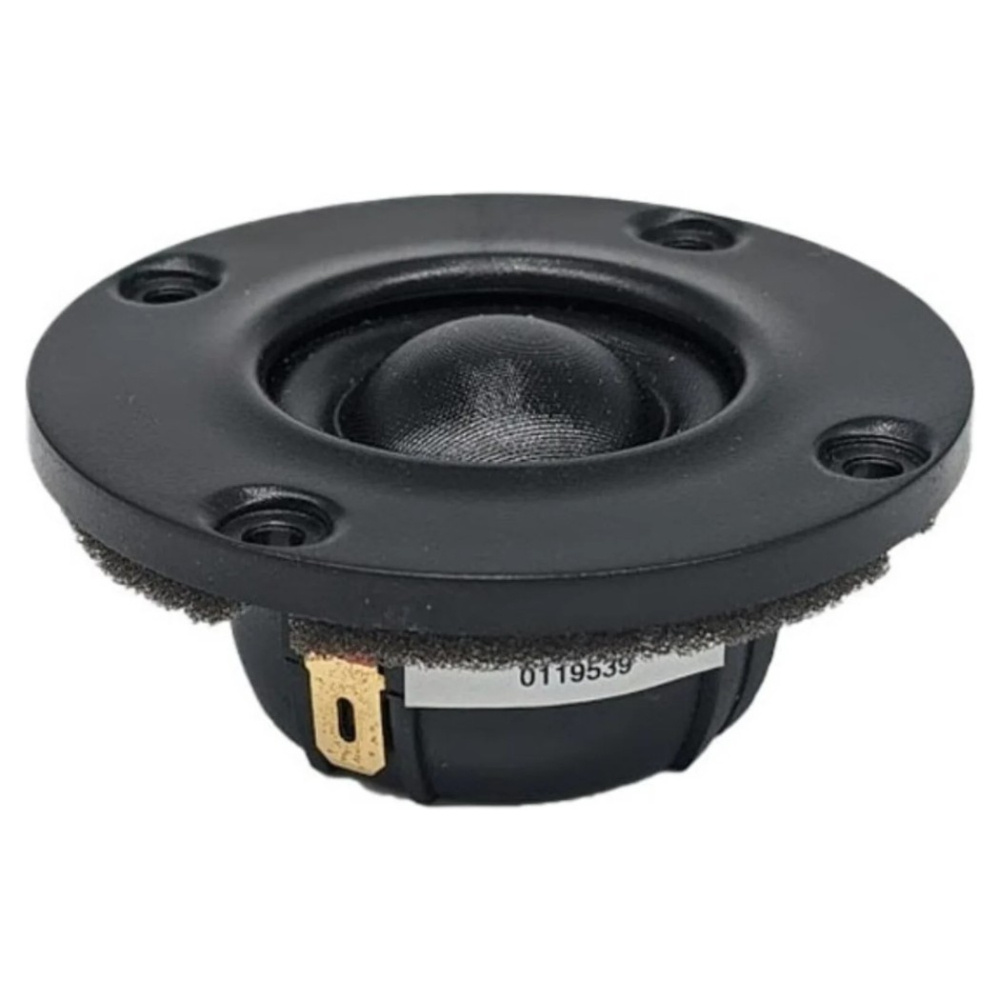

Kompakt diskant med låg resonansfrekvens

SB Acoustics SB21SDCN-C000-4 är en kompakt diskant för högtalarbyggen där låg distorsion, låg rörlig massa och goda möjligheter till delning står i fokus. Konstruktionen kombinerar en stor dome med neodymiummotor, kopparkåpa och dämpad bakkammare, vilket hjälper elementet att hålla induktans och fasvridning nere samtidigt som resonansfrekvensen landar på låga 850 Hz.

• 4 ohm nominell impedans
• 90 dB känslighet vid 2.83 V/1 m
• Resonansfrekvens på 850 Hz
• 40 W effekttålighet enligt IEC 268-5
• Neodymiummotor med kopparkåpa för låg induktans
• CCAW-talspole för låg rörlig massa
• Dämpad bakkammare för kontrollerad återgivning

Motor och talspole

Den kompakta neodymiummotorn använder en kopparkåpa som minskar talspolens induktans och därmed även fasförskjutningen vid högre frekvenser. Talspolen är lindad med CCAW-ledare för att hålla den rörliga massan nere, och den totala rörliga massan inklusive luft är endast 0.25 g. Silverledare med lång livslängd används mellan talspole och anslutning.

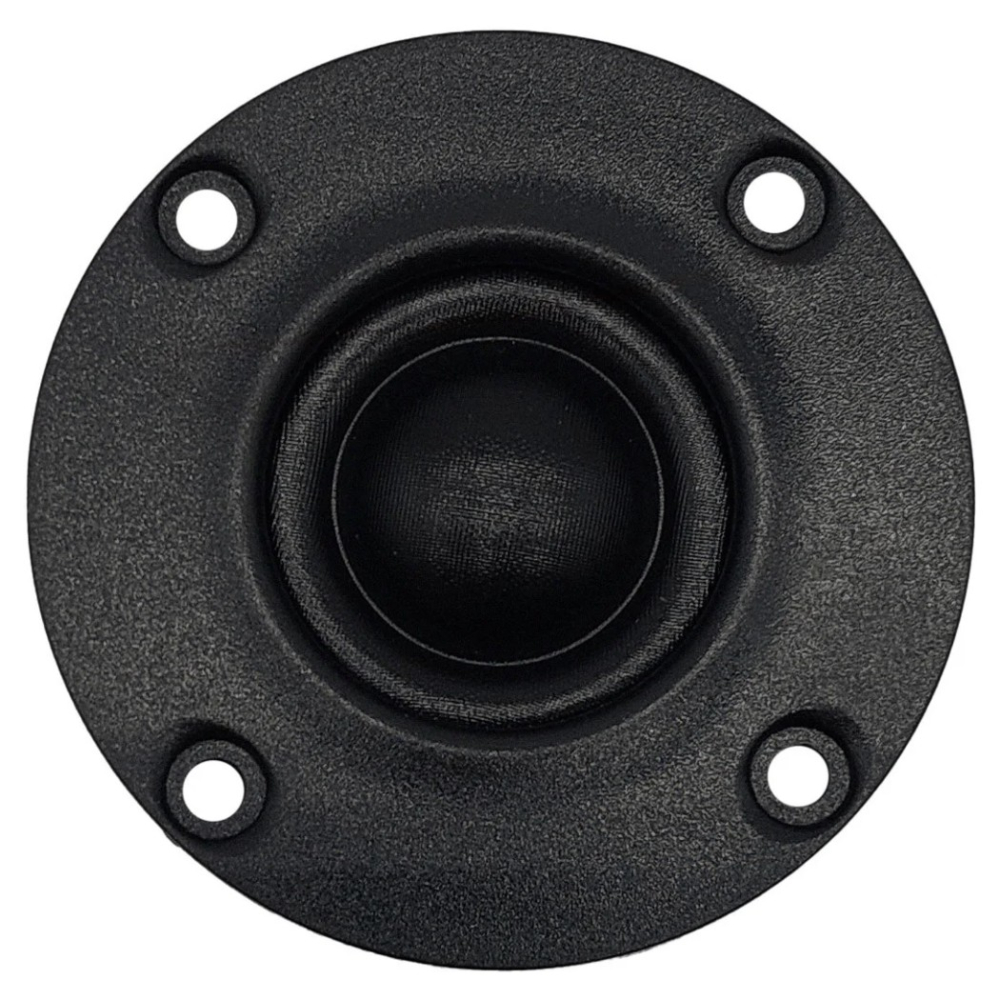

Dome och bakkammare

Den relativt stora domen ger en effektiv kolvyta på 4.9 cm² och är kombinerad med en icke-resonerande bakkammare med optimerad dämpning. Det bidrar till den låga fria resonansfrekvensen på 850 Hz och ger konstruktören större spelrum vid utformningen av delningsfiltret. Den angivna effekttåligheten på 40 W gäller enligt IEC 268-5 med ett 12 dB/oktav Butterworth-högpass vid 2600 Hz.

Parametrar

DC-resistans, Re: 3.1 ohm
Talspoleinduktans, Le: 0.04 mH
Effektiv kolvyta, Sd: 4.9 cm²
Rörlig massa inklusive luft, Mms: 0.25 g
Fri resonansfrekvens, Fs: 850 Hz
Mekanisk Q-faktor, Qms: 2.44
Elektrisk Q-faktor, Qes: 2.45
Total Q-faktor, Qts: 1.22
Kraftfaktor, Bl: 1.3 Tm

Specifikationer

Nominell impedans: 4 ohm
Känslighet: 90 dB, 2.83 V/1 m
Effekttålighet: 40 W enligt IEC 268-5
Talspolediameter: 20.4 mm
Talspolehöjd: 1.5 mm
Luftgapshöjd: 2.0 mm
Linjär slaglängd: 0.5 mm p-p
Magnetisk flödestäthet: 0.9 T
Magnetvikt: 0.01 kg
Nettovikt: 0.06 kg
