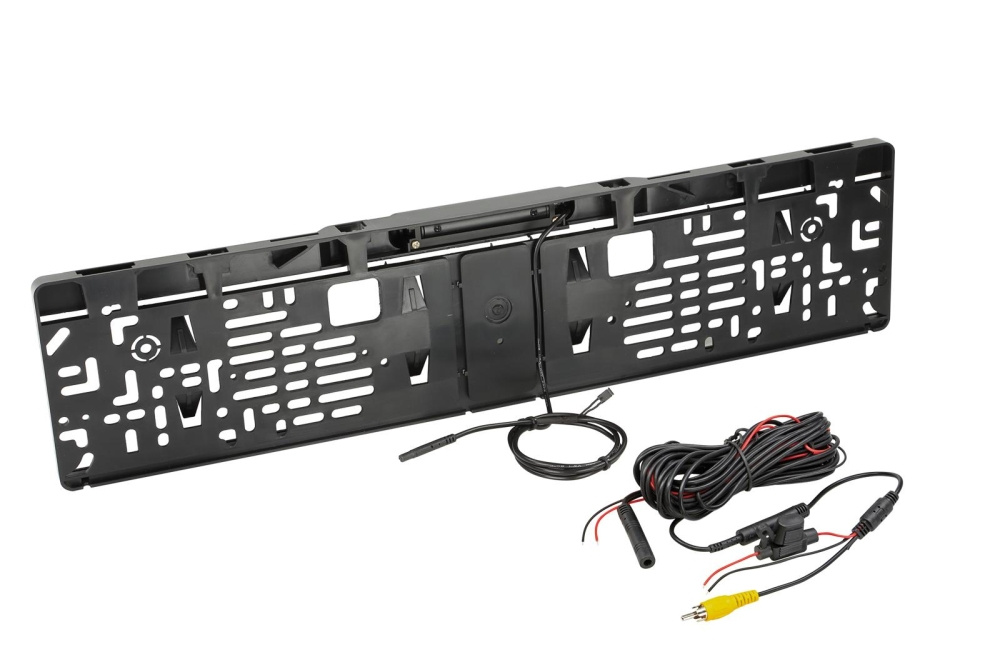

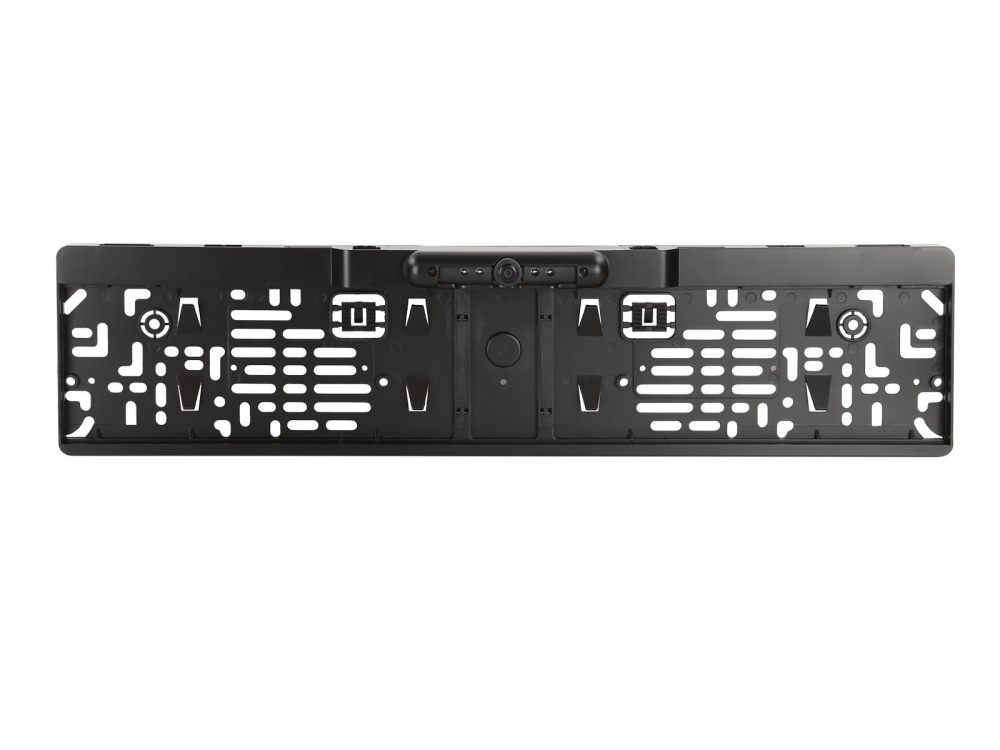

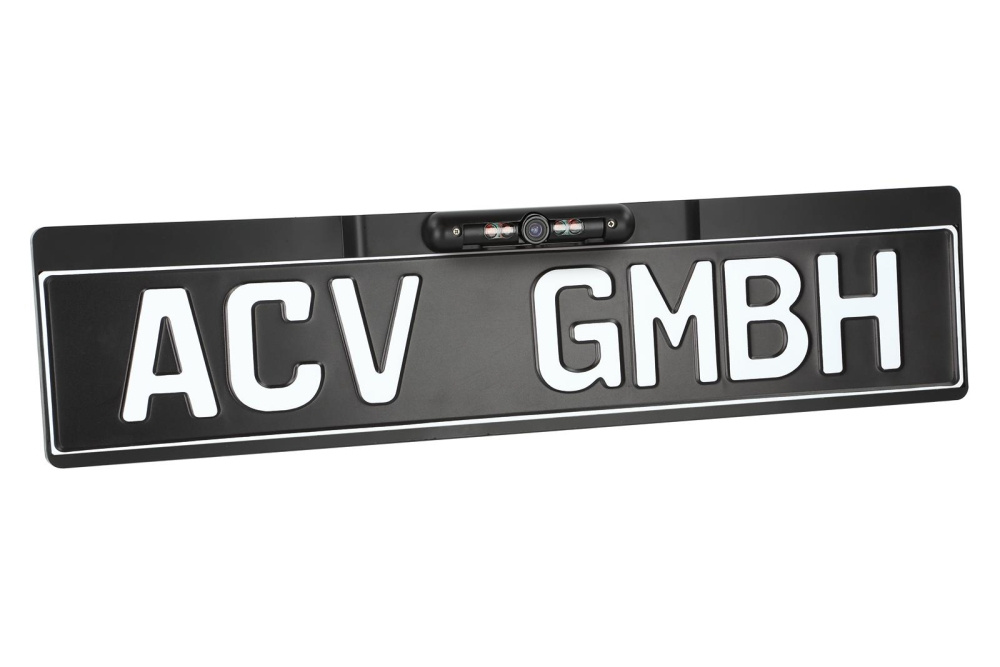

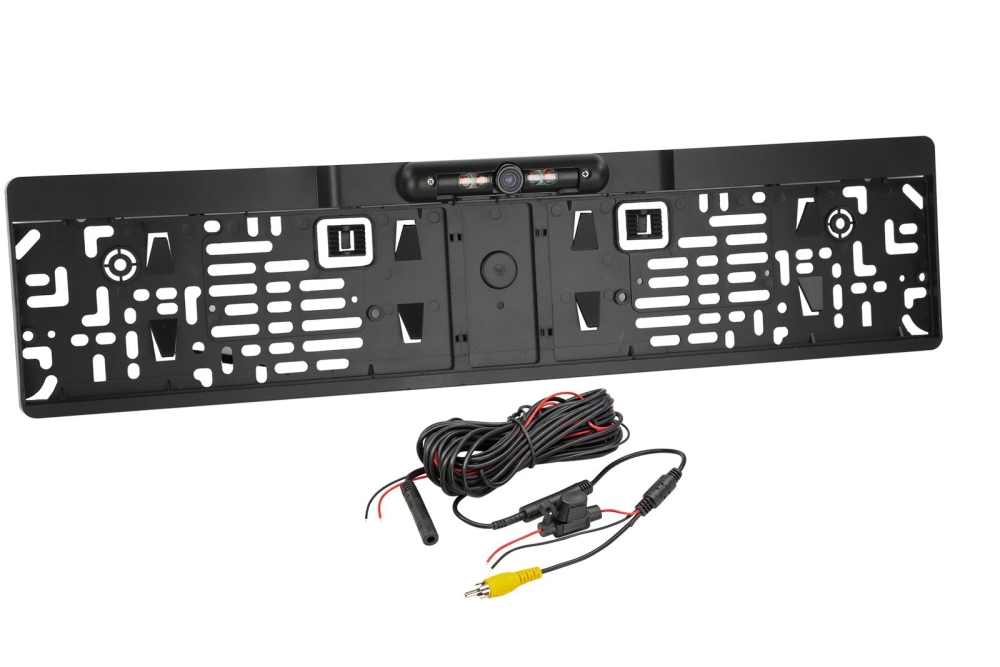

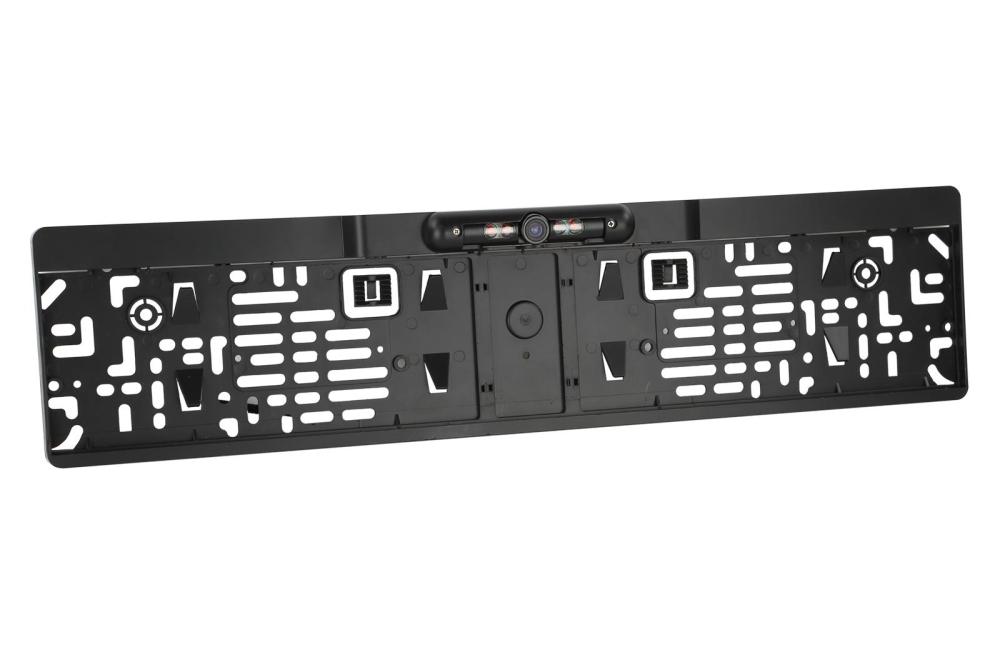

ACV 772000-6041 är en bakåtvänd kamera med AHD-teknologi, designad för att integreras med EU:s registreringsskylthållare.

• Universell design för EU-registreringsskyltar
• Enkel installation genom att ersätta OEM-registreringsskylthållaren

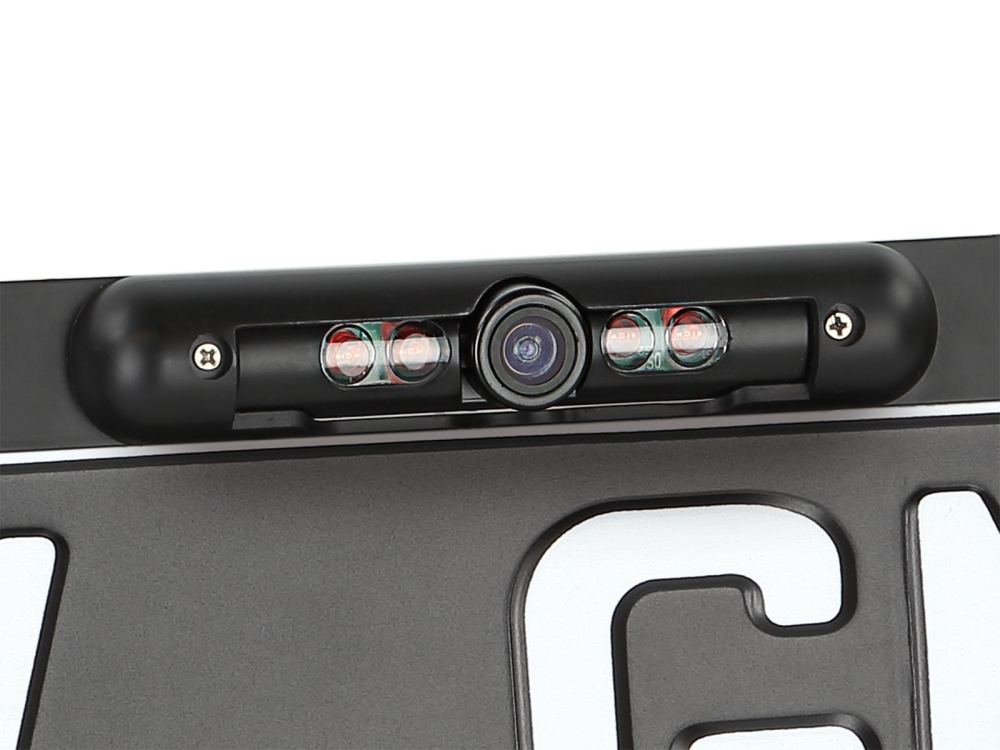

• Utrustad med guidelinjer och nattvy-funktion
• Justera synvinkeln för optimal sikt
• IP67 klassad för vattentålighet

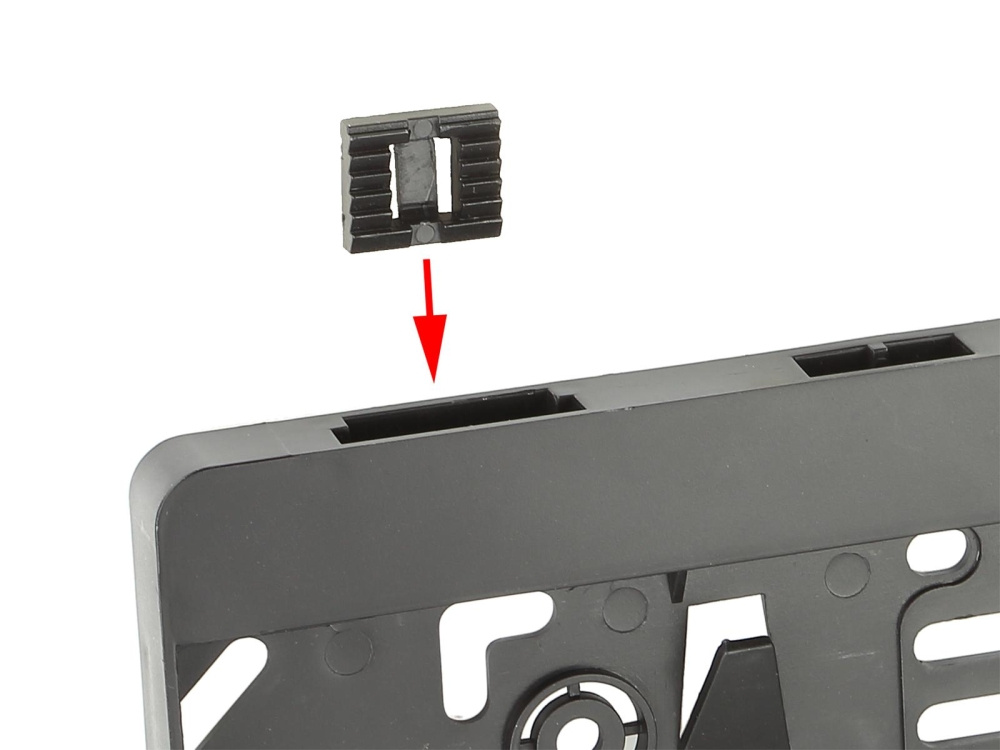

Kameran är utformad för kontinuerlig drift och bör kontrolleras för korrekt synvinkel och justering innan installationen. Strömförsörjningen till kameran är +12V och anslutningarna är följande: röd kabel för +12V (tändning), svart kabel för jord, och gul RCA-kabel för video. En grön jumper används för att aktivera eller avaktivera guidelinjerna. Observera att hållaren inte är kompatibel med österrikiska registreringsskyltar; plastbalkarna i den övre delen måste tas bort för att passa registreringsskylten. Registreringsskylten trycks uppifrån och låses på plats i botten.

Specifikationer
Design: Plast
Färg: Matt svart
Bildsensor: 1/3"" AHD
TV-system: NTSC
Effektiva pixlar: 1080 x 720
Lins: mm / F Lux: 0 med aktiv nattvy-funktion
Upplösning: TV-linjer
Linsvinkel: Diagonal
Horisontell synvinkel: 115° / Vertikal: 80° + 5°
IP-klassning: IP67
Terminal: 4 Pin ACV-systemkontakt (m) Ø5,2 mm
Driftspänning: +12V DC
Strömförbrukning: 120mA med aktiv nattvy-funktion
Driftstemperatur: -20°C - 70°C
Lagringstemperatur: -40°C - 85°C
Mått: L / H / D - 525mm / 125mm / 38mm
Pigtail vid kameran: 1m +/-: 4 Pin ACV-systemkontakt (m) Ø5,2mm
Förlängningskabel: 6,5m +/-: 4 Pin ACV-systemkontakt (f) Ø10mm / 4 Pin ACV-systemkontakt (m) Ø5,2mm
Strömkabel röd 3m +/-: Anslutning till kamera / anslutning till backljus till monitor
Jord/GND-kabel svart 3m +/-: Anslutning bilkaross direkt/GND till kamera / bilkaross direkt/GND till monitor
Kopplingskabel 20cm +/-: 4 Pin ACV-systemkontakt (f) Ø10mm
Röd: Strömförsörjning
Svart: GND
Gul RCA (m): Video
Installationsaccessoarer: Kamerans anslutning till gränssnitt: Relä solid state stäng 2V-12V/1,5A max > artikel: 40-AD-REMOTE
Kamerans anslutning till backljus: Bakåtvänd kamera spänningsstabilisator backsignal > artikel: 771000-6100
Valfria tillbehör: Kamerakabel förlängning för ACV-kamera 5m > artikel: 771000-6305
Kamerakabel förlängning för ACV-kamera 10m > artikel: 771000-6310
Kamerakabel förlängning för ACV-kamera 15m > artikel: 771000-6315
