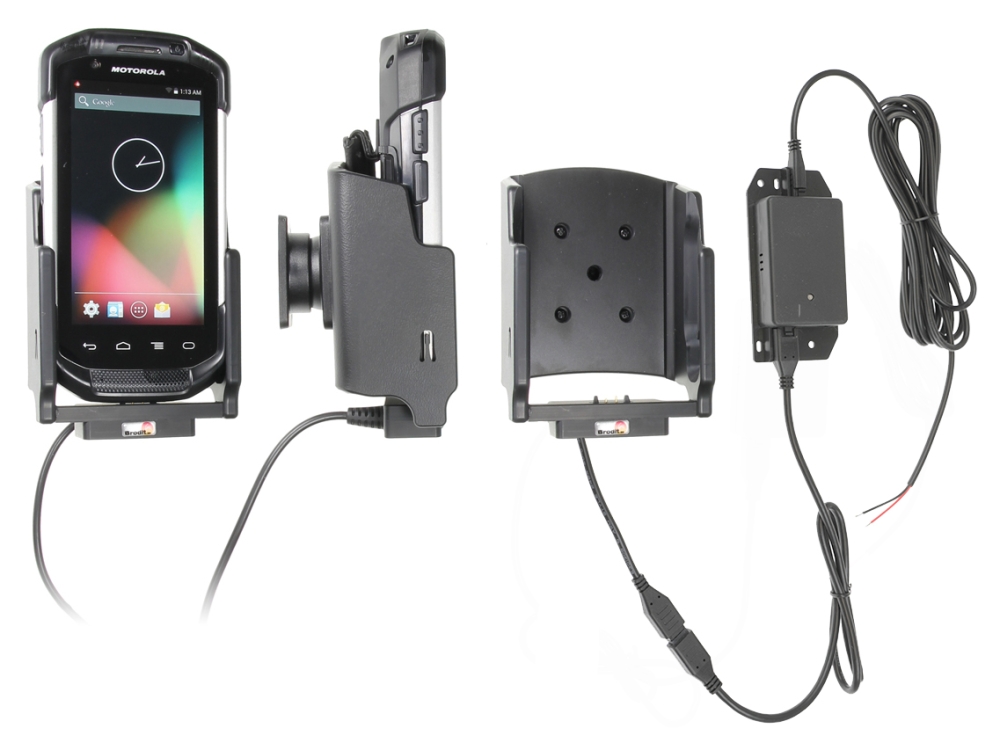

Brodit 513707 - Aktiv hållare för fast installation. En aktiv hållare som ansluts innanför instrumentbrädan, det ger en snygg montering utan lösa kablar hängande över instrumentbrädan!
Du kan välja att använda hållaren enbart för laddning av din enhet, eller att ansluta en adapter till Molex-kontakten för ytterligare funktion. Då kan du använda hållaren även för laddning av GPS-mottagare eller andra egna lösningar (kan ej användas för datakommunikation eller audioanslutning). 12/24 Volt. Produkten är E-märkt. Strömkabeln på hållaren skall anslutas via 2 A säkring. 2 A laddare. Bör monteras av fackman.

Easy-switching system:
Med easy-switching systemet kan du uppgradera endast hållaren, och behålla installerade kablar. Det sparar dig mycket tid! När du uppgraderar till en ny enhet behöver du inte längre göra en full installation. Samma gäller för underhåll i händelse av garanti eller skada. Du kopplar helt enkelt bort hållaren från laddkabeln via Molex 6-pin snabbkontakten, och sedan kopplar du in den nya hållaren. Bytet är klart på några få sekunder.

Hållaren är utrustad med en kulled så du kan enkelt justera vinkeln för att se bra på skärmen, eller skifta mellan stående och liggande läge. Vinklingsbar 17° och vridbar 360°. Monteringsplatta 42x50 mm med 4 mm AMPS-hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige. Monteras på ProClip Monteringsplattform eller Piedestalfäste.


• Brodit Aktiv hållare för fast installation
• Motorola TC70
• Motorola TC75
• Symbol TC70
• Symbol TC75
• Zebra TC70
• Zebra TC72
• Zebra TC75
• Zebra TC77

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

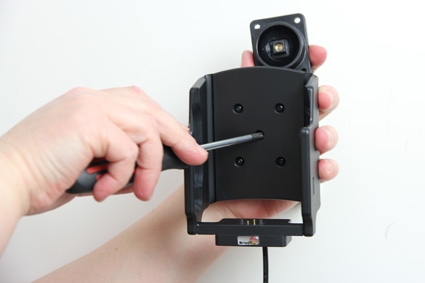

1. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan.

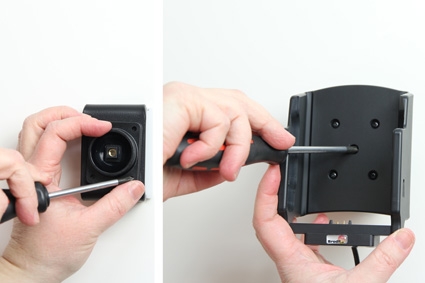

2. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden. Dra åt skruven tills hållaren sitter stadigt på plats men ändå kan vinklas.

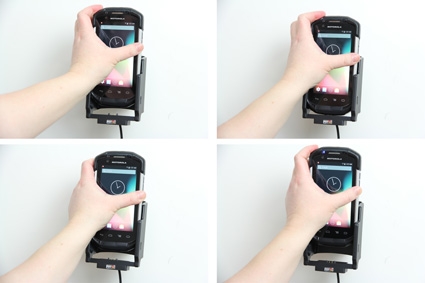

3. För att placera enheten i hållaren: Placera enhetens nederdel i hållaren Pressa enhetens överdel framåt, pressa samtidigt enheten nedåt på plats i hållaren. För att ta bort enheten från hållaren: Pressa hållarens överdel framåt. När enheten går fri, lyft upp den ut ur hållaren.

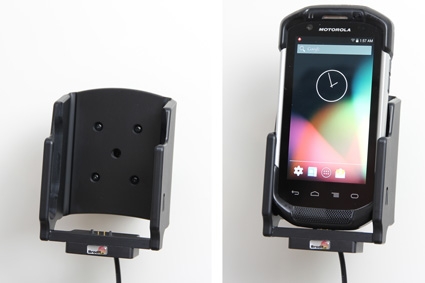

4. Hållaren färdigmonterad.

Specifikationer
Input voltage: DC/10-30V
Charging voltage: DC/4.75-5.3V
Output current(Typ): 2.0A
Input & output protection: Input polarity reversal/Output over voltage/Output over current/Output short protection
LED charging indicator: Power input indicator(Green), Ovp/Ocp/Output short(Red)
Operating temperature: 0°C ~ +40°C
Storage temperature: -20°C ~ +80°C
RoHS compliant: ROHS

Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip - ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!

För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här

Passar till
Motorola TC70
Motorola TC75
Symbol TC70
Symbol TC75
Zebra TC70
Zebra TC72
Zebra TC75
Zebra TC77
