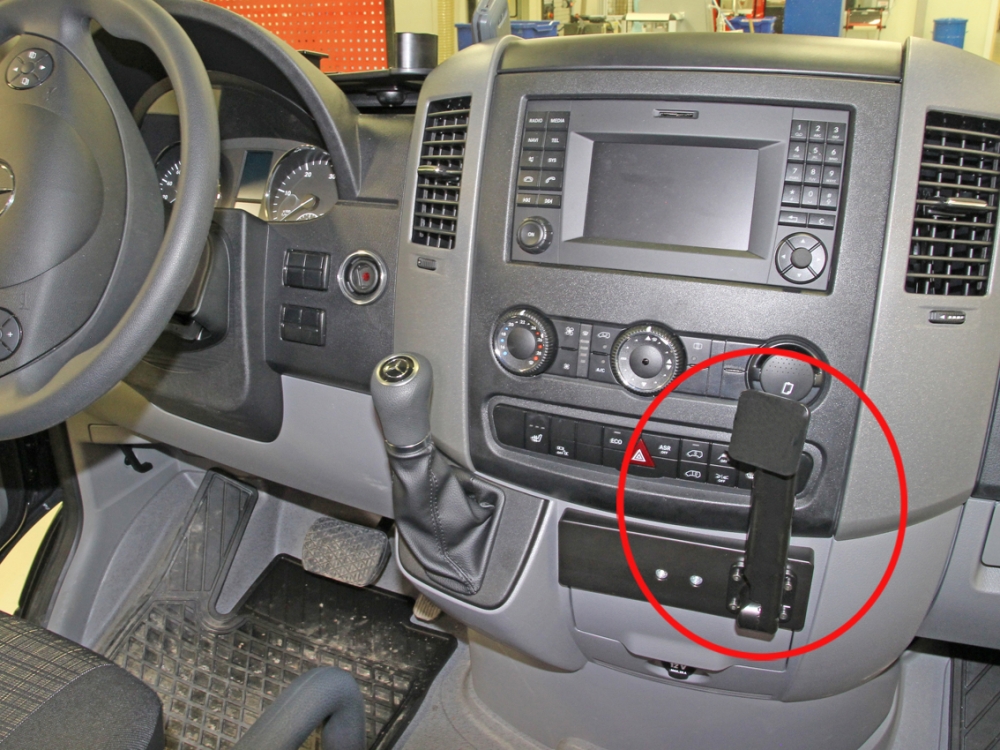

- Brodit Förstärkt ProClip
- Mercedes Benz Sprinter 07-18
- Extra strength mounting platform.
Läs igenom anvisningarna noga och titta på bilderna innan monteringen påbörjas.
Denna monteringsbygel består av tre delar:
Del 1 - fäststag
Del 2 - fästplatta.
Del 3 - fästarm.

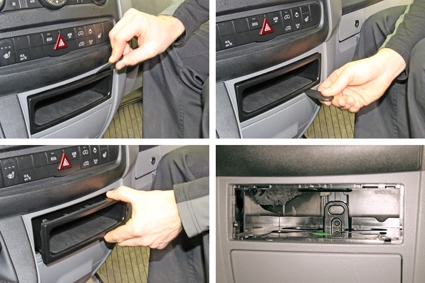

1. Pressa in den medföljande springöppnaren i den övre springan mellan förvaringsfacket och mittkonsollen. Pressa springöppnaren uppåt/framåt så förvaringsfacket lossar i överkant. Pressa in springöppnaren i den nedre springan mellan förvaringspacket och mittkonsollen. Pressa springöppnaren nedåt/framåt så förvaringsfacket lossar i underkant. Dra ut förvaringsfacket. Notera det ovala hålet i botten av tomrumet där facket satt.

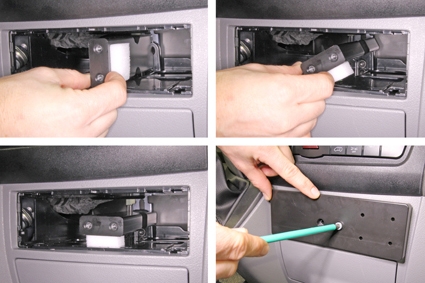

2. För in fäststaget vertikalt in i tomrumet från förvaringsfacket så att knoppen på staget går in i hålet. Notera att skumgummit ska vara på höger sida. Vrid fäststaget medsols så knoppen låser fast det i hålet. Trä de medföljande skruvarna genom fästplattan och skruva fast i staget.

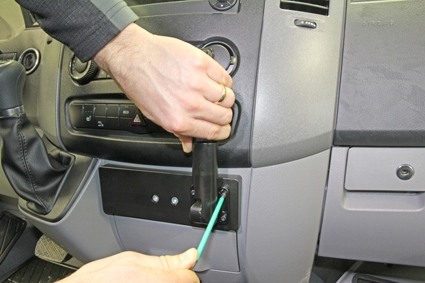

3. Skruva dit fästarmen i de förborrade hålen på fästplattan.

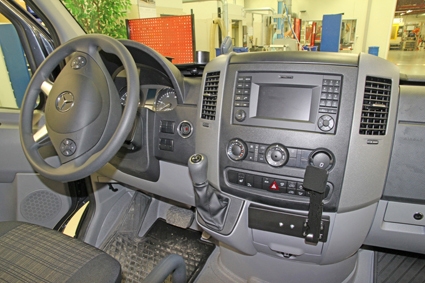

4. Monteringsbygeln färdigmonterad.
