RD-serien - effekt utan omvägar

JL Audio RD400/4 är ett fyrkanaligt slutsteg i kompakt format med gott om effekt och låg värmeutveckling. NexD-tekniken gör jobbet effektivt, och med tydliga reglage, clipping-indikator och flexibla ingångar blir installationen smidig. En välbyggd förstärkare som gör det den ska, och gör det bra.

• 4-kanaligt slutsteg
• Effektiv NexD™ Klass D-teknik
• 4x75W RMS i 4 Ohm
• 4x100W RMS i 2 Ohm
• 2x200W RMS i 4 Ohm bryggkopplat
• Snygg, kompakt design
• 12 dB/oktav hög-/lågpassfilter
• Ställbar ingångskänslighet (0.2-2V / 0.8-8V)
• Tre olika påslagningslägen (Remote/Signal/DC-spänning)
• Power/Protect/Clip-lampor
• Valbart 2/4-kanalsläge för ingång

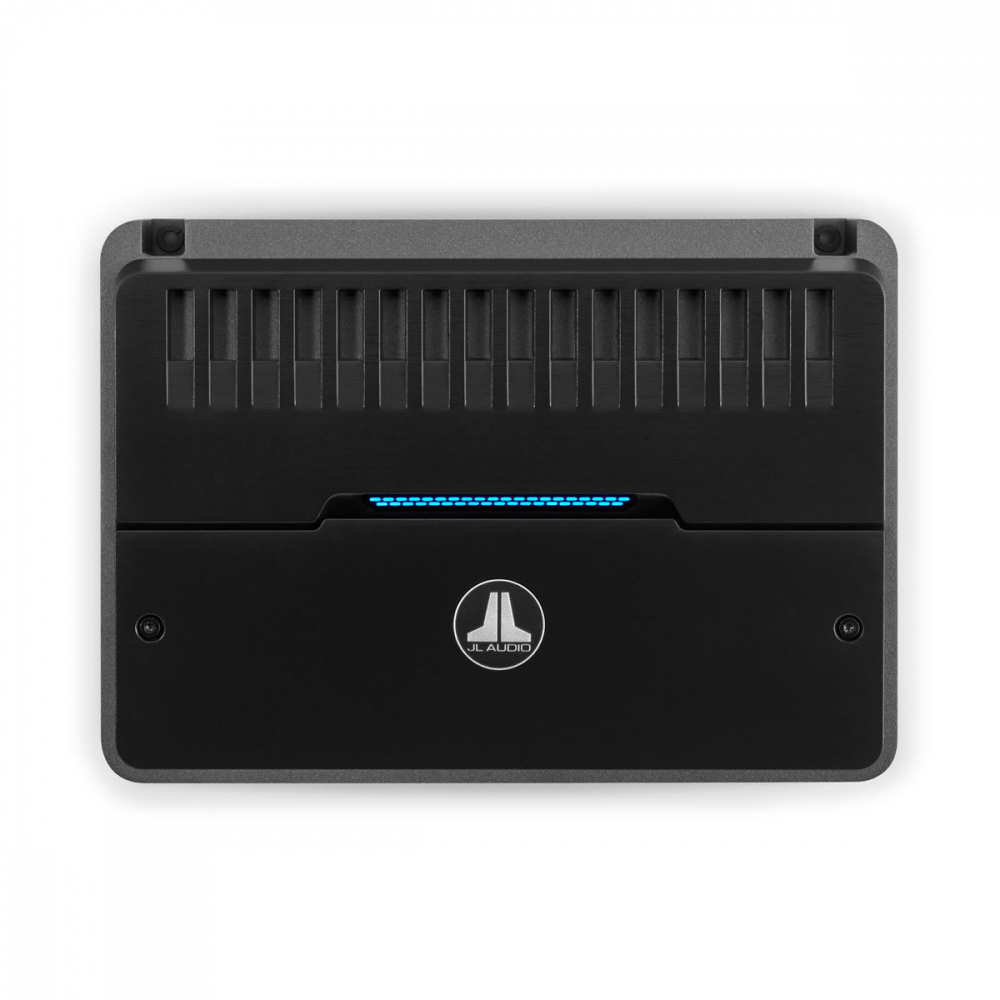

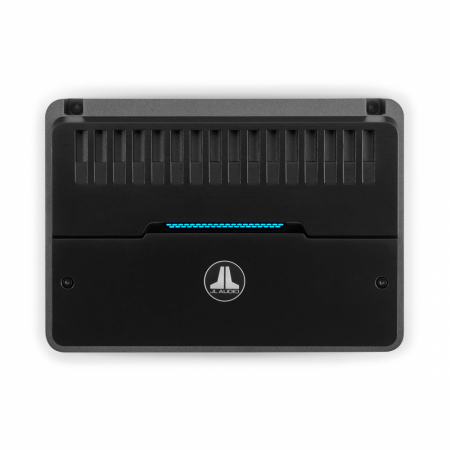

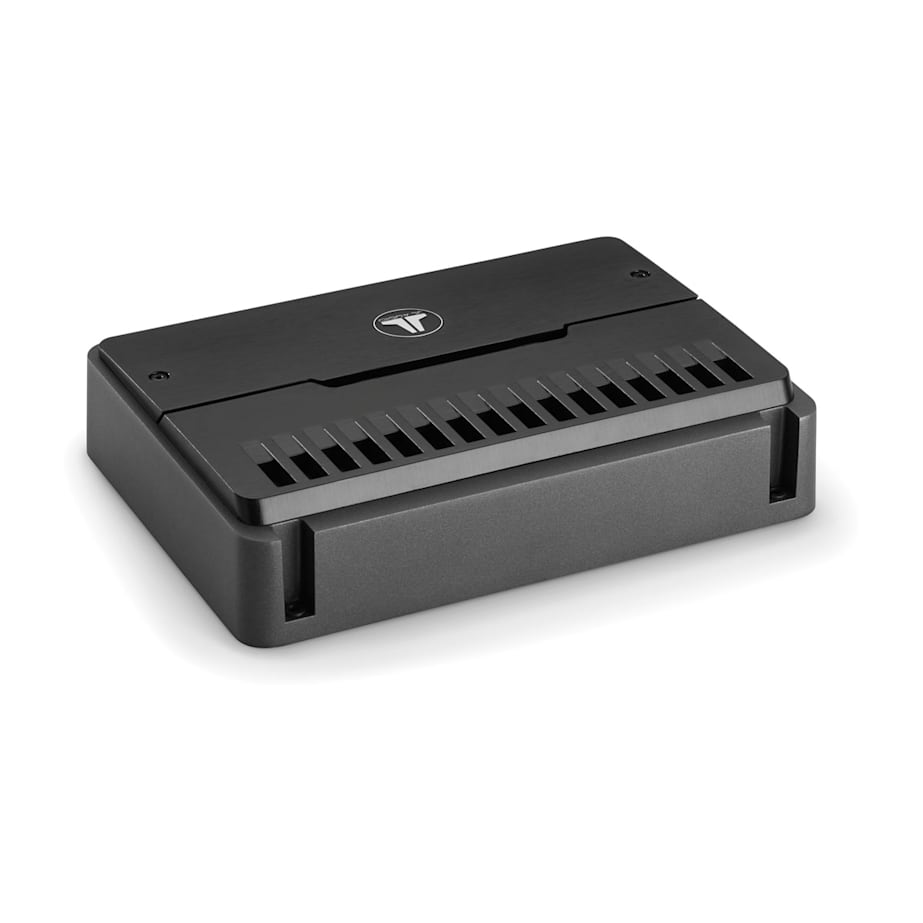

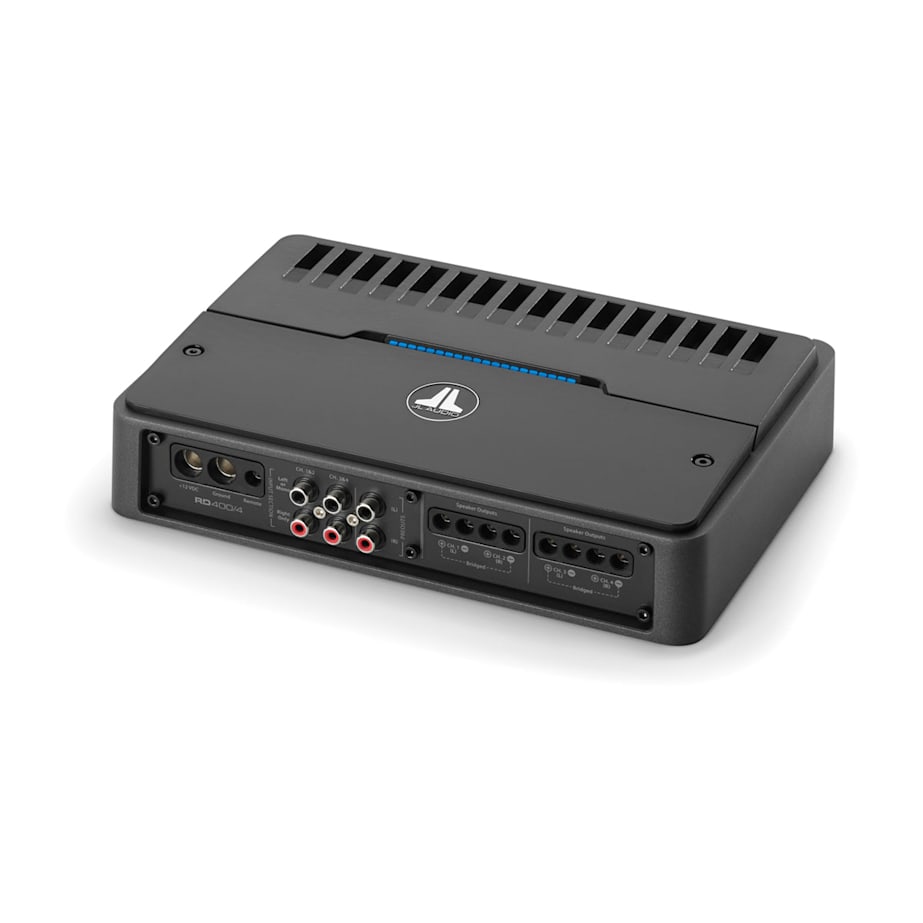

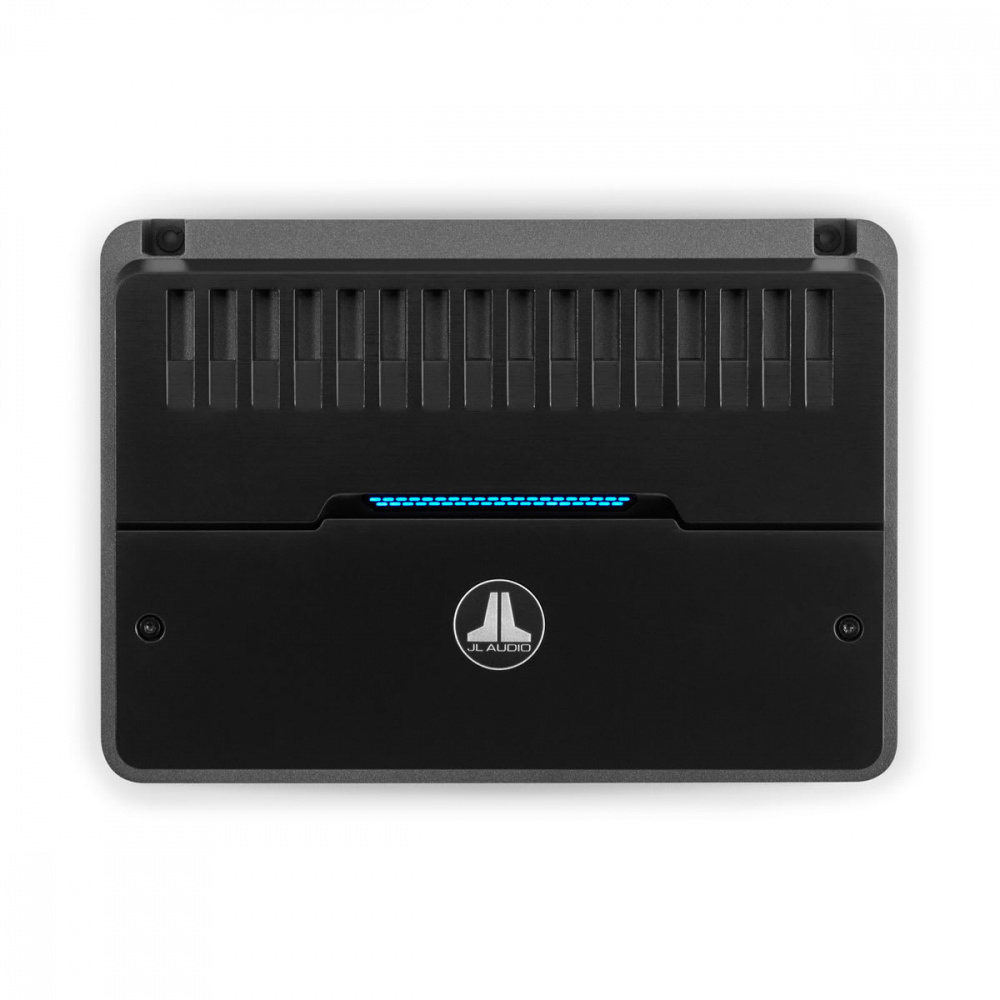

Kompakt format, full effekt

Det här fyrkanaliga RD-slutsteget från JL Audio är litet till formatet men levererar ordentligt med effekt. Konstruktionen är optimerad för låg distorsion och hög verkningsgrad, vilket ger ren ljudåtergivning utan att belasta elsystemet i onödan.

Effektiv klass D-teknik

RD-serien bygger på klass D-förstärkning med NexD-teknik. Resultatet är låg värmeutveckling, låg strömförbrukning och hög uteffekt – även i trånga utrymmen.

Fyra kanaler med tryck

Slutsteget ger 4 x 100 watt i 2 ohm vid 14,4 volt. Det är också bryggkopplingsbart för användning som 3- eller 2-kanaligt steg, med mer effekt per kanal om så behövs.

Flexibelt filter per kanalpar

Varje kanalpar har ett 12 dB/oktav hög- eller lågpassfilter med justerbar delningsfrekvens mellan 50 och 500 Hz.

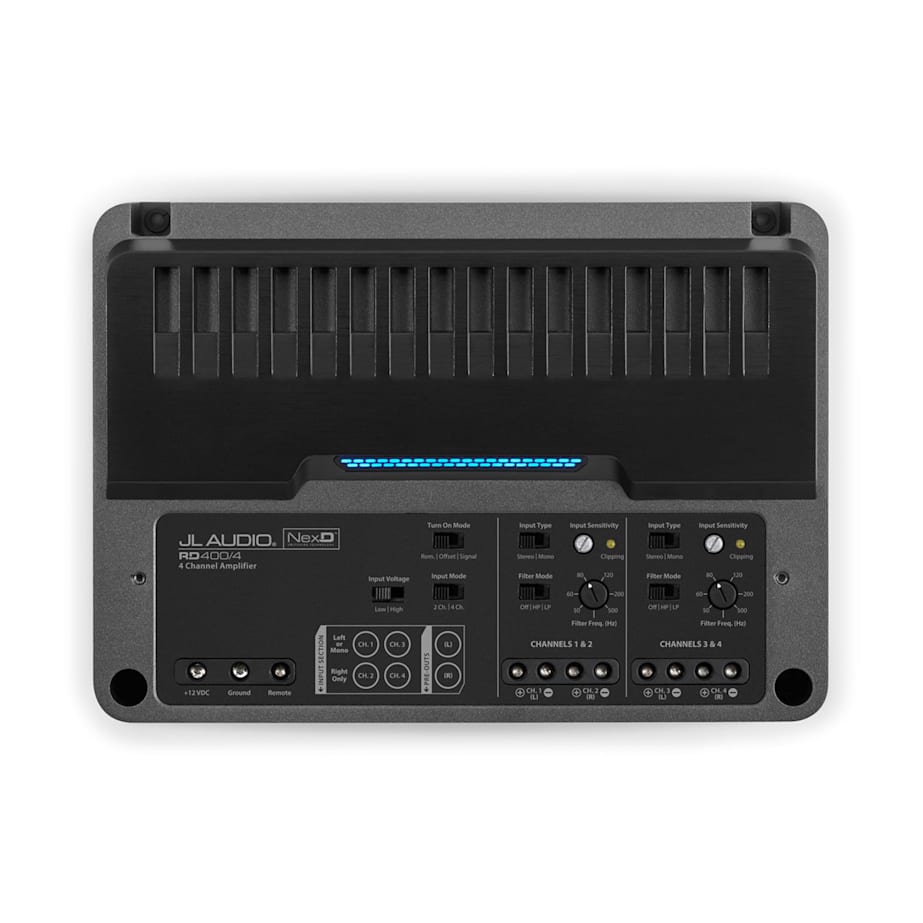

Enkel inställning med LED

Varje ingångsnivå har en LED-indikator som visar när signalen klipper. Du ser direkt när nivån är rätt, utan extra mätutrustning.

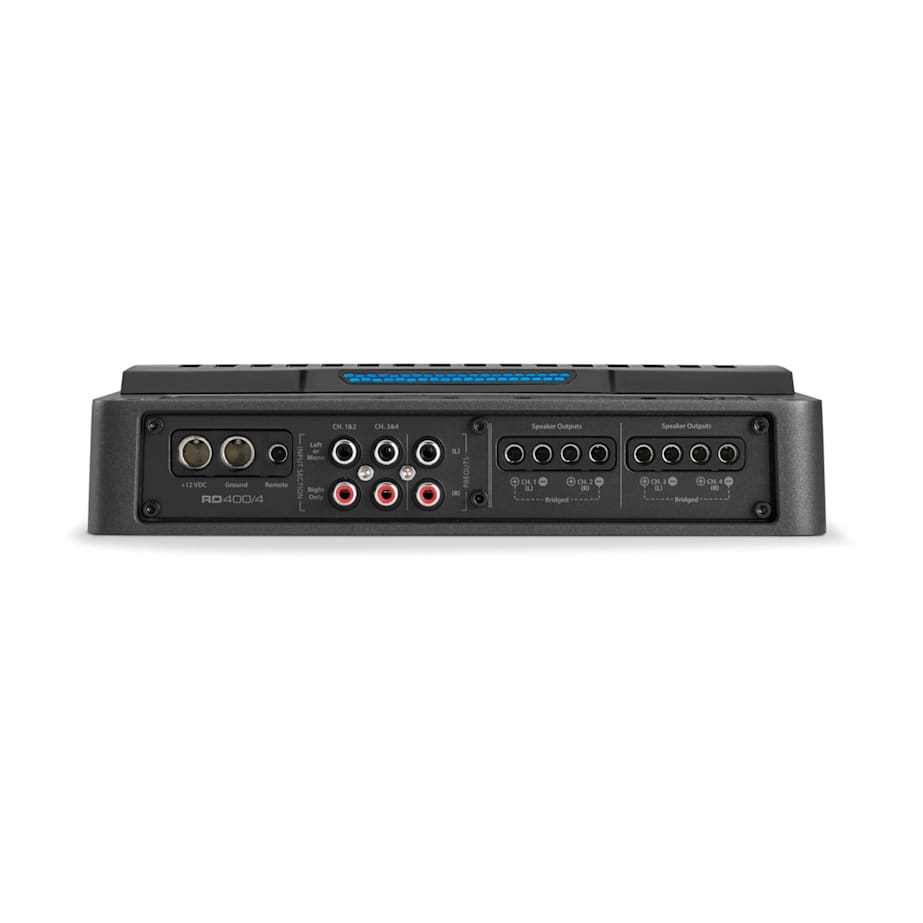

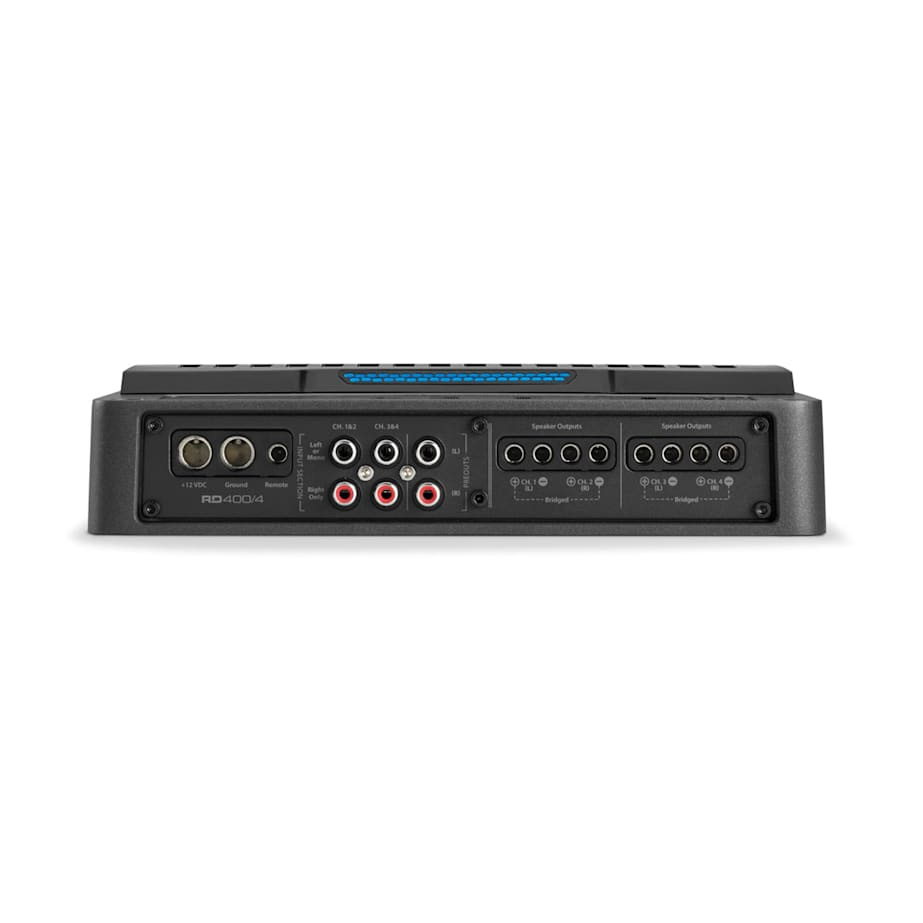

Smidig signalhantering

Välj ingångstyp direkt på steget - inga Y-splittar behövs vid bryggkoppling. Enkel lösning som sparar tid vid installation!

Tekniken i RD

Balanserade ingångar
Minskar brus och störningar i signalkablarna utan krav på specialkablar. Ger flera av fördelarna med en balanserad anslutning, samtidigt som vanliga RCA-kablar kan användas. Tar emot både höga och låga signalnivåer.

NexD-switchteknik
Avancerad pulsbreddsmodulering ger hög verkningsgrad och låg distorsion. NexD gör det möjligt att leverera mycket effekt ur ett kompakt chassi, med bibehållen ljudkvalitet även vid höga nivåer.

Specifikationer

Allmänt
Antal kanaler: 4
Klass: Klass D
Dimensioner: 248 x 177 x 54 mm

Effekt (RMS @ 14,4 V / < 1% THD)
4 Ohm: 75 W x 4 / 200 W x 2 (bryggat)
2 Ohm: 100 W x 4

Effekt (RMS @ 12,5 V / < 1% THD)
4 Ohm: 60 W x 4 / 180 W x 2 (bryggat)
2 Ohm: 90 W x 4

Ljud
Signal/brusförhållande (max effekt, A-vägd 20 Hz–20 kHz): >104 dB
Signal/brusförhållande (1 W, A-vägd 20 Hz–20 kHz): >84 dB
Dämpfaktor @ 4 Ohm: >150 / 50 Hz
Dämpfaktor @ 2 Ohm: >75 / 50 Hz
Frekvensomfång (+0 / -1 dB): 12 Hz–22 kHz
Ingångsspänning RCA: 200 mV–2 V RMS (Low) / 800 mV–8 V RMS (High)

Säkring & Ström
Säkringsstorlek: 40 A
Rekommenderad säkringstyp: AFS, AGU eller MaxiFuse™
Minsta kabelarea (ström/jord): 4 AWG / 20 mm²

Filter & Delning
Filterläge: Lågpass eller Högpass
Filtterlutning: 12 dB/oktav
Frekvensområde: 50 Hz–500 Hz

Ingår i förpackningen

1x slutsteg
1x 2.5mm insexnyckel
1x JL Audio-logotyp
