SB Acoustics SB14ST-C000-4 är en kompakt 4 Ω diskant som passar perfekt i trånga högtalarkonstruktioner och koaxiala system. Med stor surround och jämn spridning ger den ett klart och balanserat övre register, medan det gängade bakre centrumhålet förenklar monteringen. Långa, isolerade anslutningsledare gör installationen flexibel och smidig.

• Impedans: 4 Ω
• Känslighet: 86 dB (2,83 V / 1 m)
• Fri luftresonans (Fs): 1300 Hz
• Effekttålighet: 10 W (IEC 268-5, högpass 3,5 kHz)
• Främre diameter: Ø24,2 mm
• Totalt djup: 19,0 mm
• Gängat bakre centrumhål för montering
• Stor surround för jämn spridning
• Långa isolerade anslutningsledare

Montering och integration

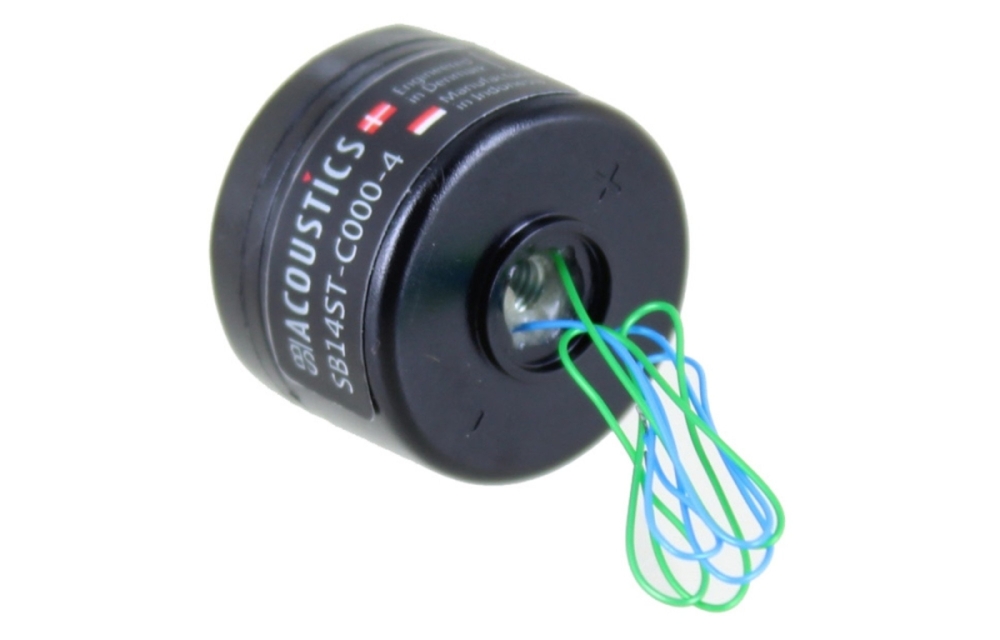

SB14ST-C000-4 har ett gängat centrumhål på baksidan som gör att du enkelt kan fästa diskanten i högtalarlådan eller i en koaxial uppbyggnad. Dess kompakta format och långa anslutningsledare ger stor flexibilitet vid placering, även i trånga utrymmen. Den låga monteringsdjupen underlättar integration bakom fronten.

Ljudegenskaper och prestanda
Diskanten levererar en jämn frekvensgång i det övre registret tack vare den stora surrounden som ger en bred och jämn spridning. Med en känslighet på 86 dB och en resonansfrekvens på 1300 Hz passar den bra ihop med midbasar för ett balanserat ljud. Effekttåligheten på 10 W räcker väl för mindre slutsteg och originalsystem.

Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 4,0 Ω
Talspoleinduktans (Le): 0,04 mH
Effektiv membranyta (Sd): 2,2 cm²
Talspolediameter: 12,4 mm
Talspolehöjd: 1,2 mm
Luftgapshöjd: 1,5 mm
Linjär talspolerörelse (p-p): 0,3 mm
Rörlig massa inkl. luft (Mms): 0,11 g
Fri luftresonans (Fs): 1300 Hz
Känslighet (2,83 V / 1 m): 86 dB
Kraftfaktor (Bl): 0,92 Tm
Effekttålighet: 10 W (IEC 268-5, högpass Butterworth 3,5 kHz, 12 dB/okt)
Magnetisk flödestäthet: 0,97 T
Magnetvikt: 3,4 g
Nettovikt: 0,014 kg

Mått
Främre diameter: Ø24,2 mm
Totalt djup: 19,0 mm
Monteringsdjup bakom front: 17,5 mm
Flänstjocklek: 1,0 mm
Ritningsmått (se skiss): Ø10,0 mm, Ø8,5 mm
