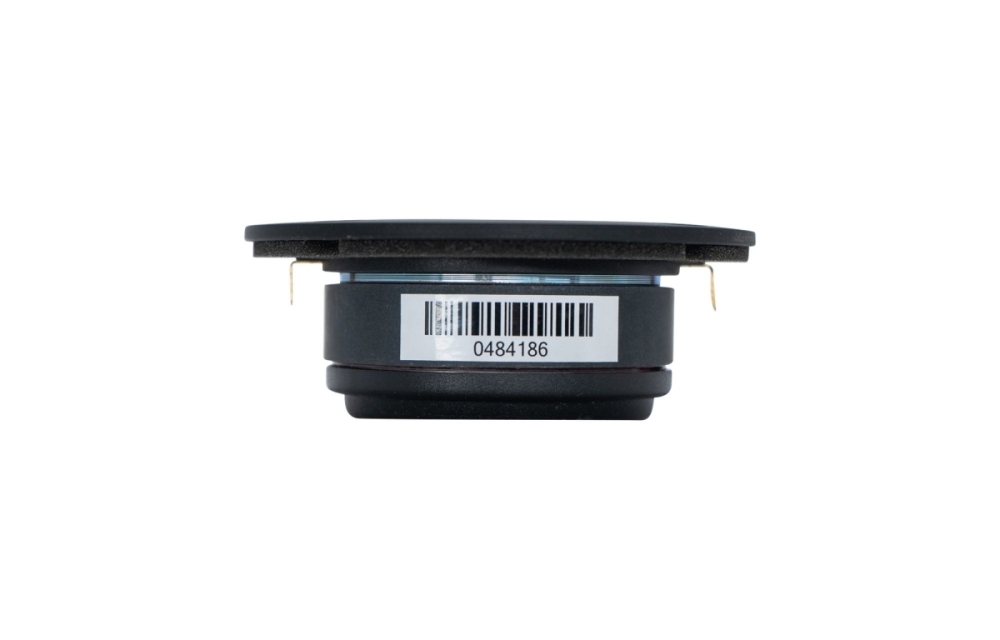

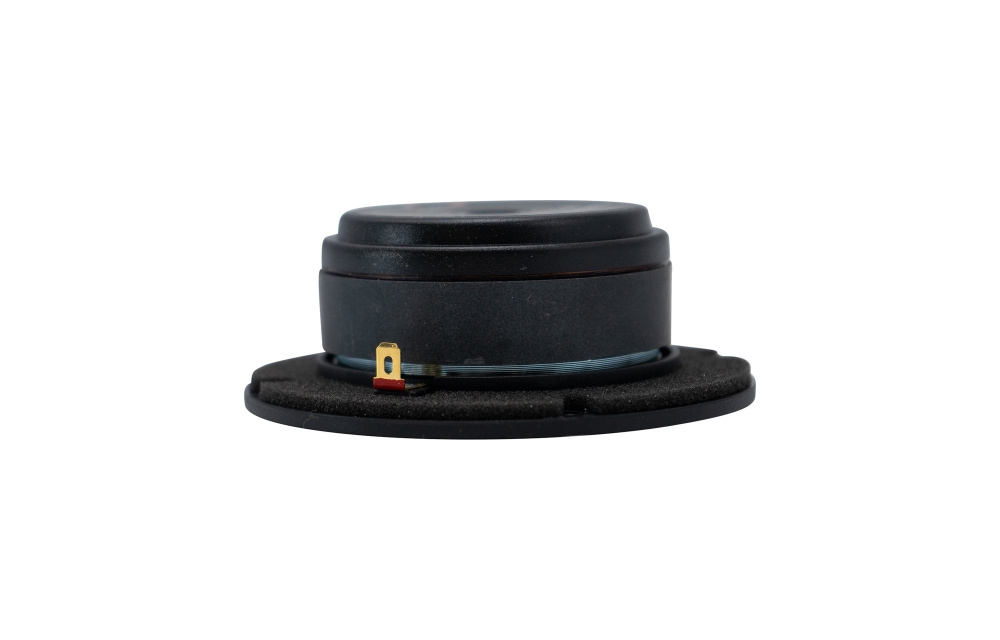

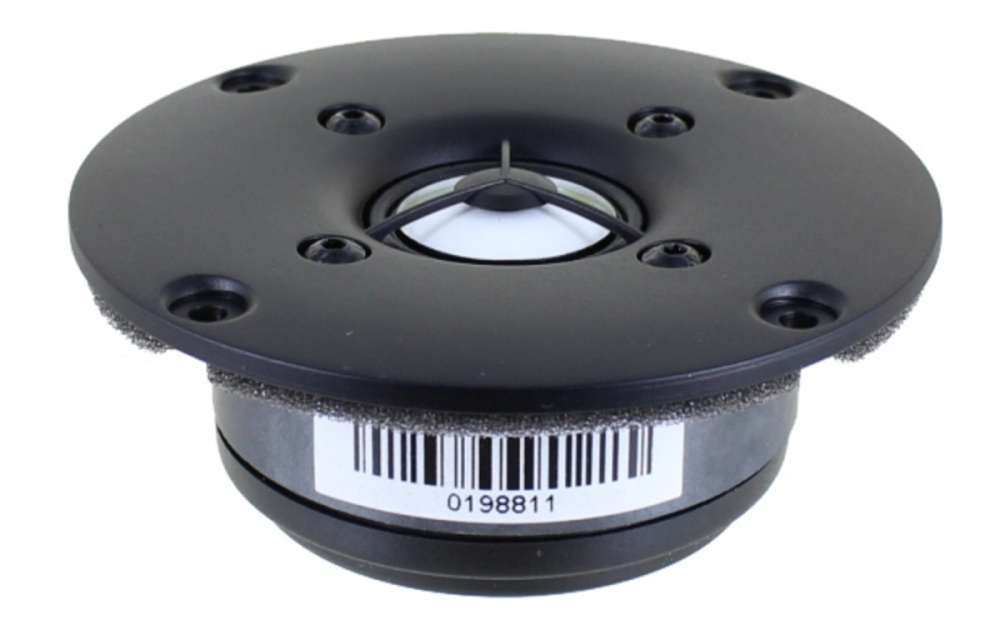

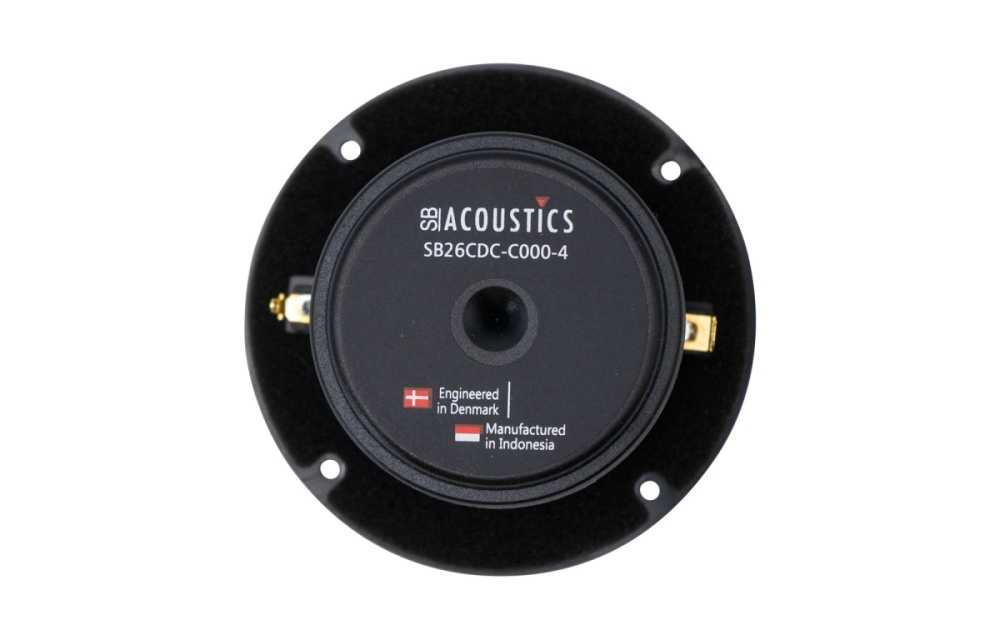

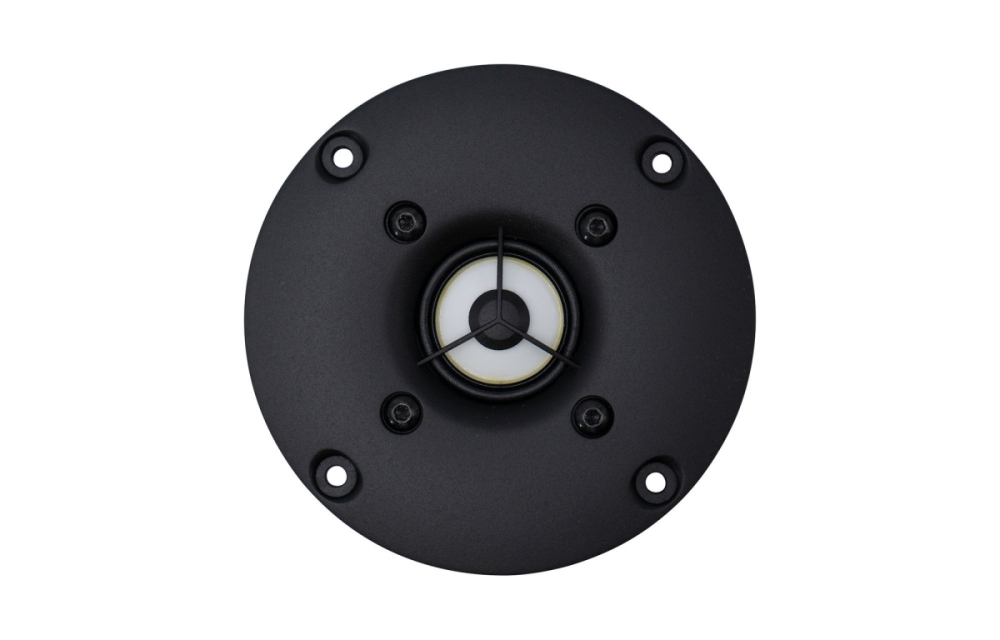

SB Acoustics SB26CDC-C000-4 är en 1-tums aluminium/keramisk dome-diskant med låg resonansfrekvens och optimerad spridning för högfrekventa ljud. Den har en kopparkapsel som minskar talspoleinduktansen, ett motorsystem som ger låg distorsion och en ventilerad polpelare för effektiv koppling till bakre kammare. Diskanten klarar hög effekt och passar utmärkt ihop med keramiska mellanregister och basar för en sammanhängande tonkaraktär och tydligt ljud.

• Membran: 1” aluminium/keramisk dome
• Impedans: 4 Ω
• Känslighet: 89 dB (2,83 V / 1 m)
• Effekttålighet: 100 W (IEC 268-5, högpass 2600 Hz, 12 dB/oktav)
• Resonansfrekvens: 690 Hz
• Talspoleinduktans: 0,04 mH
• Ytterdiameter: 100 mm
• Monteringsdjup: 34,7 mm
• Infällningsdiameter: ca 72 mm

Konstruktion och ljudegenskaper
Diskanten har en aluminium/keramisk dome som kombinerar styvhet och intern dämpning för klar och detaljerad återgivning. Kopparkapseln minskar induktansen och ger jämn fasrespons, medan det saturationskontrollerade motorsystemet minskar distorsion vid hög belastning. Den bakre kammaren är dämpad för bättre dynamik och polpelaren är ventilerad för effektiv kylning och stabil prestanda. Resultatet är en diskant som levererar tydligt, rent och dynamiskt ljud med god spridning.

Montering och kompatibilitet
SB26CDC-C000-4 har en standardstorlek med 100 mm ytterdiameter och en infällningsdiameter på cirka 72 mm. Monteringsdjupet på 34,7 mm gör den lätt att integrera i de flesta högtalarbyggen. Diskanten fungerar särskilt bra tillsammans med keramiska mellanregister och basar för att skapa en balanserad och harmonisk ljudbild med matchad tonkaraktär.

Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,2 Ω
Talspoleinduktans (Le): 0,04 mH
Effektiv membranyta (Sd): 6,2 cm²
Talspolediameter: 25,4 mm
Talspolehöjd: 1,3 mm
Luftgapshöjd: 2,5 mm
Linjärt talspolerörelse (p-p): 1,2 mm
Rörlig massa inkl. luft (Mms): 0,38 g
Fri luftresonans (Fs): 690 Hz
Känslighet (2,83 V / 1 m): 89 dB
Mekanisk Q-faktor (Qms): 2,55
Elektrisk Q-faktor (Qes): 2,00
Total Q-faktor (Qts): 1,12
Kraftfaktor (Bl): 1,6 Tm
Effekttålighet: 100 W (IEC 268-5, högpass 2600 Hz, 12 dB/oktav)
Magnetisk flödestäthet: 1,15 T
Magnetvikt: 0,22 kg
Nettovikt: 0,50 kg

Mått
Ytterdiameter: Ø100,0 mm
Frontdiameter: Ø100 mm
Skruvhål: 4 × Ø4,0 mm
Infällningsdiameter (cutout): Ø ca 72 mm
Fronttjocklek: 4 mm
Monteringsdjup bakom front: 34,7 mm
