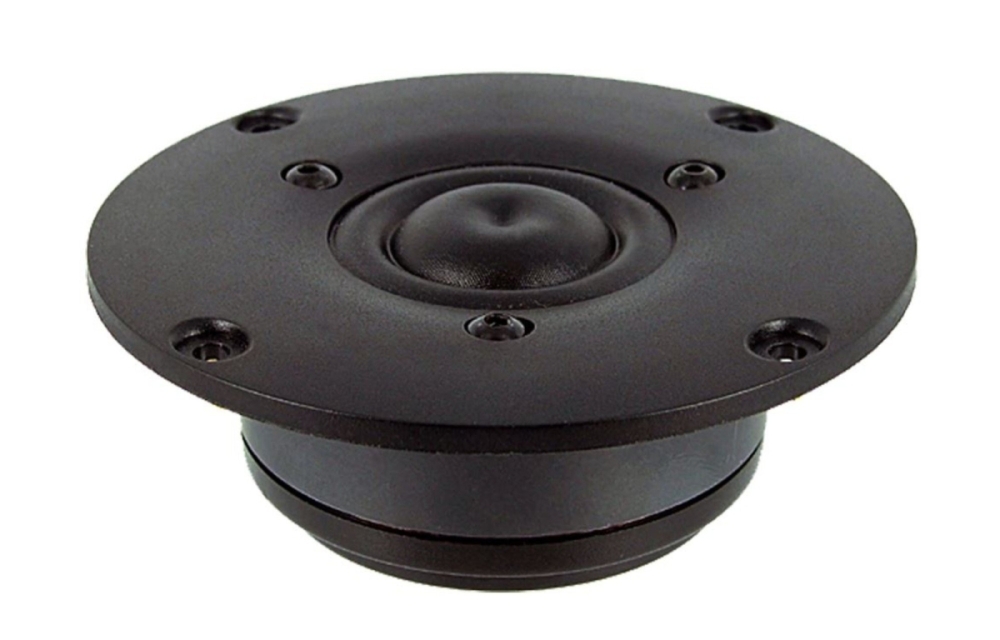

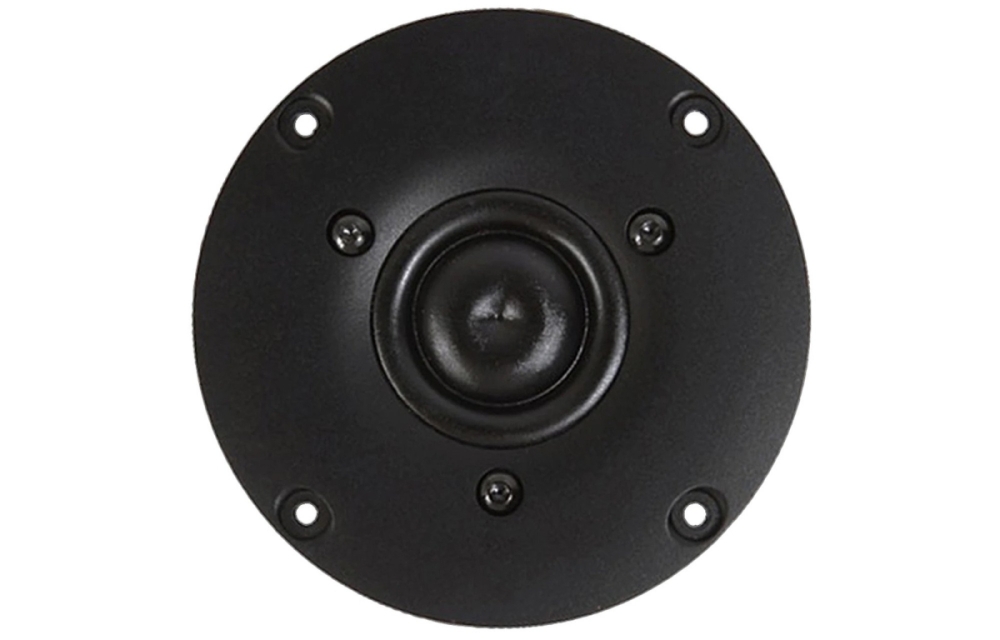

SB Acoustics SB29RDAC-C000-4 är en 29 mm ring-dome diskant som passar för krävande ljudprojekt där låg distorsion och jämn högfrekvensåtergivning är viktigt. Med sin non-resonanta membrandesign och dubbla balanserade kompressionskammare ger den klar och dynamisk diskantåtergivning, samtidigt som kopparkapseln och ventilerad polpelare minimerar talspoleinduktans och förbättrar kontrollen. Diskanten är byggd för enkel montering med standardmått och klarar upp till 100 W effekt vid korrekt delningsfrekvens.

• Impedans: 4 Ω
• Effekt: 100 W (IEC, högpass 2600 Hz / 12 dB/oktav)
• Känslighet: 93 dB (2,83 V / 1 m)
• Membrandiameter: 29 mm ring-dome
• Non-resonant membran för jämn frekvensgång
• Dubbla balanserade kompressionskammare
• Kopparkapsel för låg talspoleinduktans
• Monteringsdjup: ca 34 mm
• Infällningsdiameter: ca 72 mm

Konstruktion och ljudkvalitet
Diskanten har en non-resonant ring-dome som minimerar högfrekventa störningar och ger en ren och naturlig diskantåtergivning. Den dubbla balanserade kompressionskammaren förbättrar dynamiken och kontrollen, medan kopparkapseln reducerar talspoleinduktansen och fasförskjutningar. Ventilerad polpelare och optimerad dämpning i bakre kammaren bidrar till låg resonans och mycket låg distorsion, vilket gör den idealisk för högkvalitativa ljudsystem.

Montering och kompatibilitet
SB29RDAC-C000-4 är anpassad för standardmontering med en infällningsdiameter på cirka 72 mm och ett monteringsdjup på 34 mm. Den passar i de flesta högtalarbyggen där en 29 mm ring-dome diskant krävs och klarar en rekommenderad delningsfrekvens från 2600 Hz med ett 12 dB/oktav högpassfilter. Gjutet aluminiumhölje och frontplatta säkerställer robusthet och enkel montering.

Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,0 Ω
Talspoleinduktans (Le): 0,05 mH
Effektiv membranyta (Sd): 9,6 cm²
Talspolediameter: 29 mm
Talspolehöjd: 2,0 mm
Luftgapshöjd: 2,5 mm
Linjärt slag (p-p): 0,5 mm
Rörlig massa inkl. luft (Mms): 0,45 g
Fri luftresonans (Fs): 600 Hz
Känslighet (2,83 V / 1 m): 93 dB
Mekanisk Q-faktor (Qms): 2,2
Elektrisk Q-faktor (Qes): 0,9
Total Q-faktor (Qts): 0,64
Kraftfaktor (Bl): 2,4 Tm
Effekttålighet: 100 W (IEC 268-5, högpass 2600 Hz / 12 dB/oktav)
Magnetisk flödestäthet: 1,1 T
Magnetvikt: 0,22 kg
Nettovikt: 0,54 kg

Mått och montering
Yttre diameter: ca Ø104 mm
Infällningsdiameter (cutout): ca Ø72 mm
Skruvhål: 4 × Ø4,5 mm
Monteringsdjup: ca 34 mm
