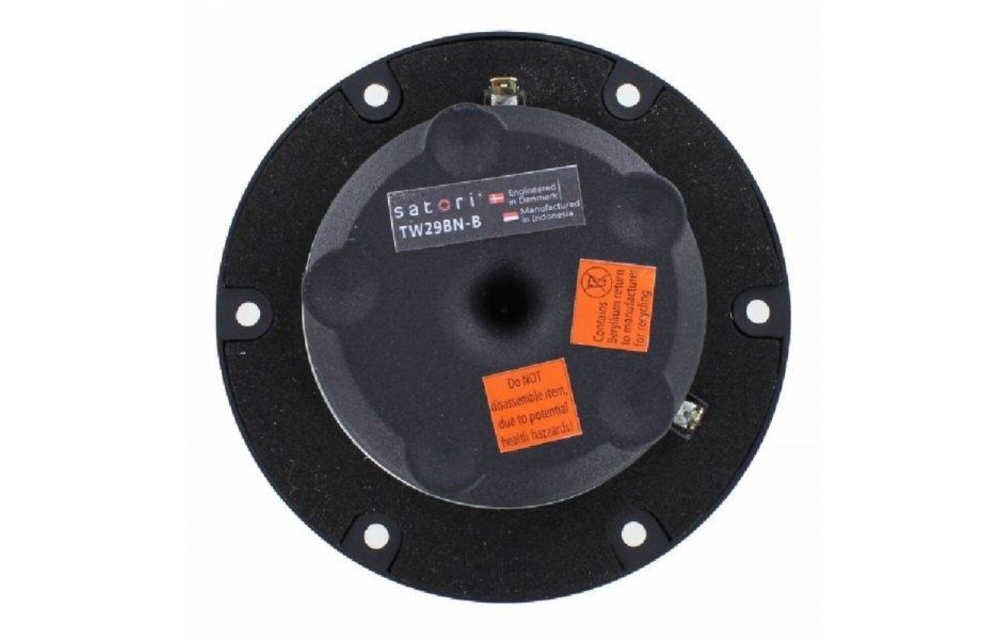

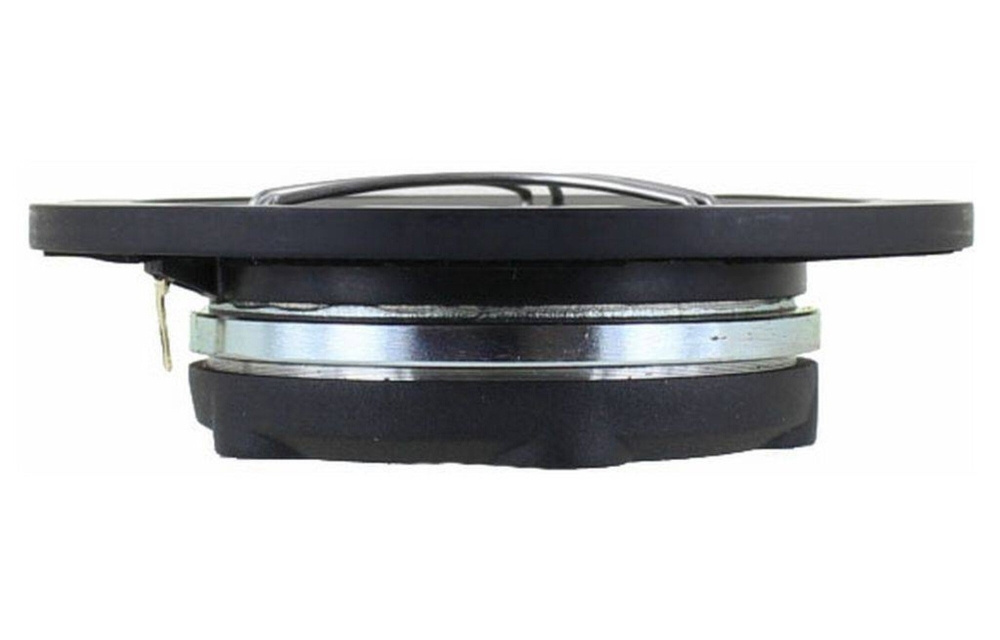

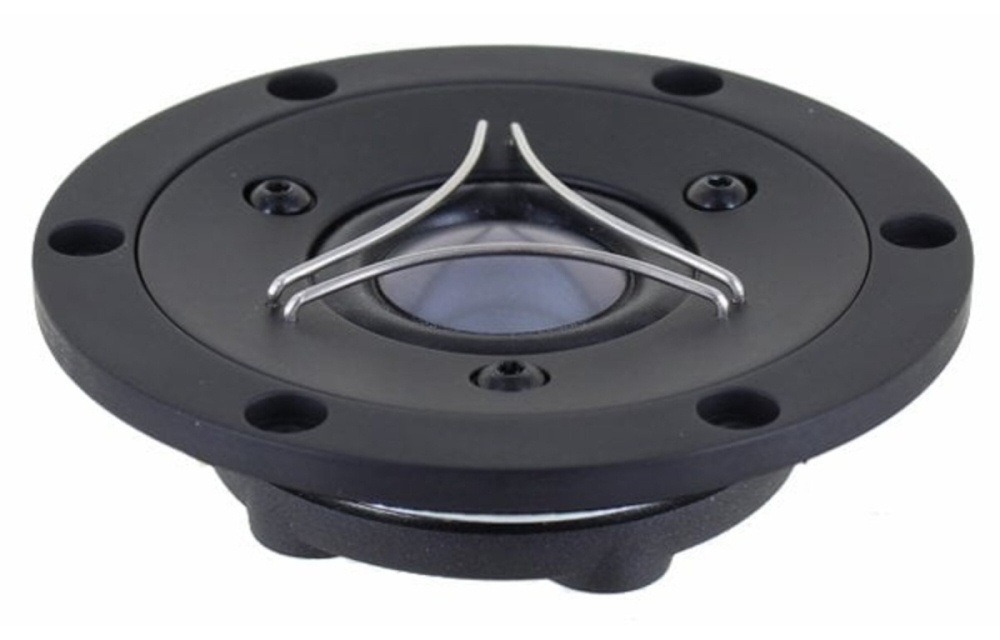

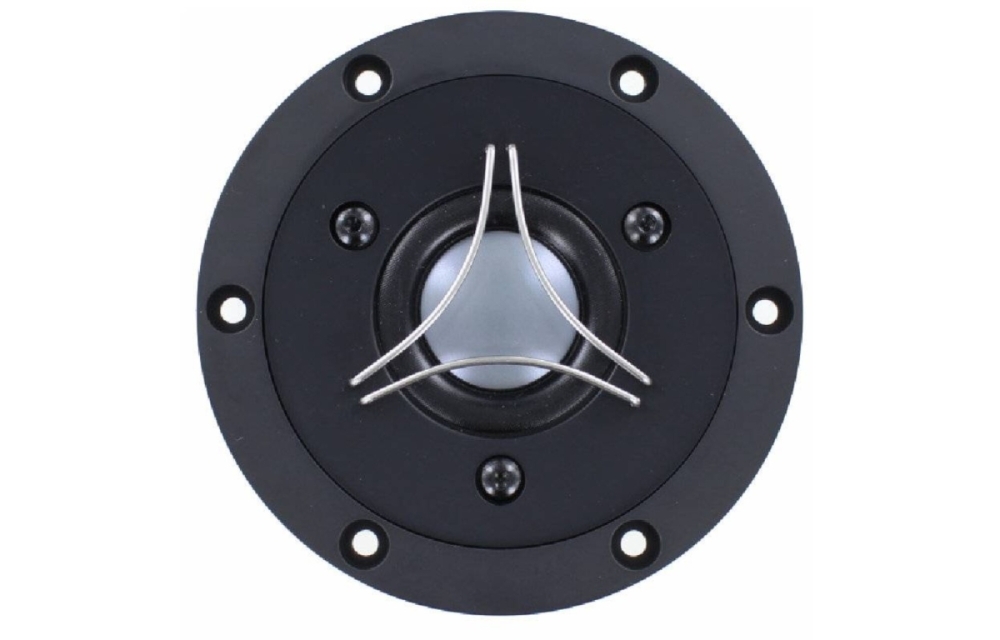

SB Acoustics Satori TW29BN-B är en 1" diskant med resonansfri beryllium-dome, designad för att leverera öppen och detaljrik högfrekvensåtergivning med låg distorsion. Den passar utmärkt i avancerade högtalarsystem där precision och dynamik är viktigt, tack vare en effektiv neodymmotor, optimerad dämpning och låg talspoleinduktans som ger stabil och ren ljudåtergivning.

• Diskanttyp: 1" beryllium-dome
• Impedans: 4 Ω
• Känslighet: 95 dB (2,83 V / 1 m)
• Effekttålighet: 80 W (med högpass 2600 Hz, 12 dB/okt)
• Fri luftresonans: 700 Hz
• Monteringsdjup: 37,3 mm
• Infällningsdiameter: Ø70 mm
• Yttre diameter: Ø103,8 mm
• Talspoleinduktans: 0,02 mH

Design och konstruktion

Satori TW29BN-B har en beryllium-dome som är resonansfri och ger utmärkt högfrekvensutsträckning utan oönskade toppar i frekvensgången. Den tvådelade aluminium-frontplattan med mekanisk avkoppling minimerar resonanser och bidrar till en renare ljudbild. Dubbla balanserade kompressionskammare och kopparkapslar reducerar distorsion och fasvridning, medan ett gjutet aluminiumhölje med optimerad dämpning säkerställer stabilitet och dynamik även vid höga nivåer.

Montering och passform

Diskanten har en standardinfällningsdiameter på 70 mm och ett monteringsdjup på 37,3 mm, vilket gör den kompatibel med många högtalarlådor och chassien. Skruvhålen är anpassade för säker montering och frontplattans diameter på 92 mm ger ett snyggt och stabilt montage. Låg talspoleinduktans och effektiv magnetstruktur gör den enkel att integrera i avancerade delningsfilter.

Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,0 Ω
Talspoleinduktans (Le): 0,02 mH
Effektiv membranyta (Sd): 9,6 cm²
Talspolediameter: 29 mm
Talspolehöjd: 2,0 mm
Luftgapshöjd: 2,5 mm
Linjärt slag (p-p): 0,5 mm
Rörlig massa inkl. luft (Mms): 0,46 g
Fri luftresonans (Fs): 700 Hz
Känslighet (2,83 V / 1 m): 95 dB
Mekanisk Q-faktor (Qms): 2,1
Elektrisk Q-faktor (Qes): 0,60
Total Q-faktor (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Effekttålighet: 80 W (IEC 268-5, med högpass 2600 Hz, 12 dB/okt)
Magnetisk flödestäthet: 1,5 T
Magnetvikt: 0,11 kg
Nettovikt: 0,41 kg

Mått och montering
Yttre diameter: Ø103,8 mm
Frontplattans diameter: Ø92,0 mm
Infällningsdiameter (cutout): Ø70,0 mm
Skruvhål: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdjup: 37,3 mm
