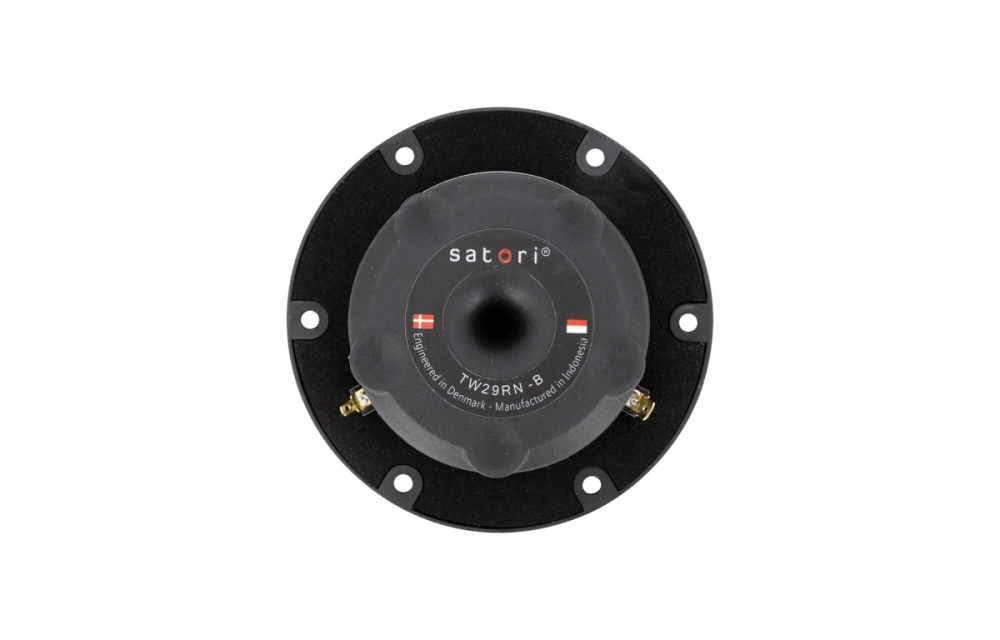

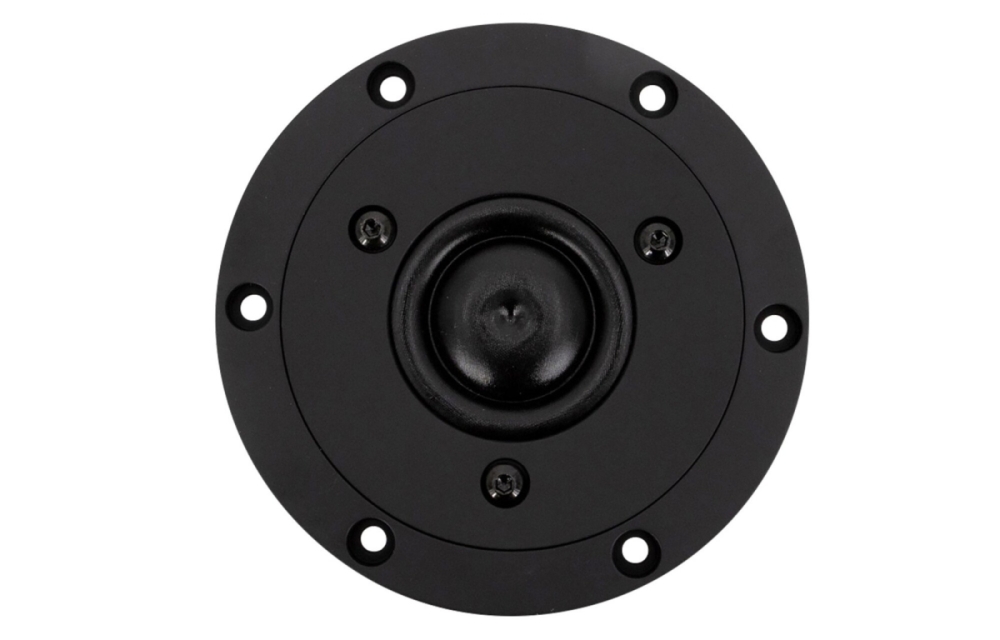

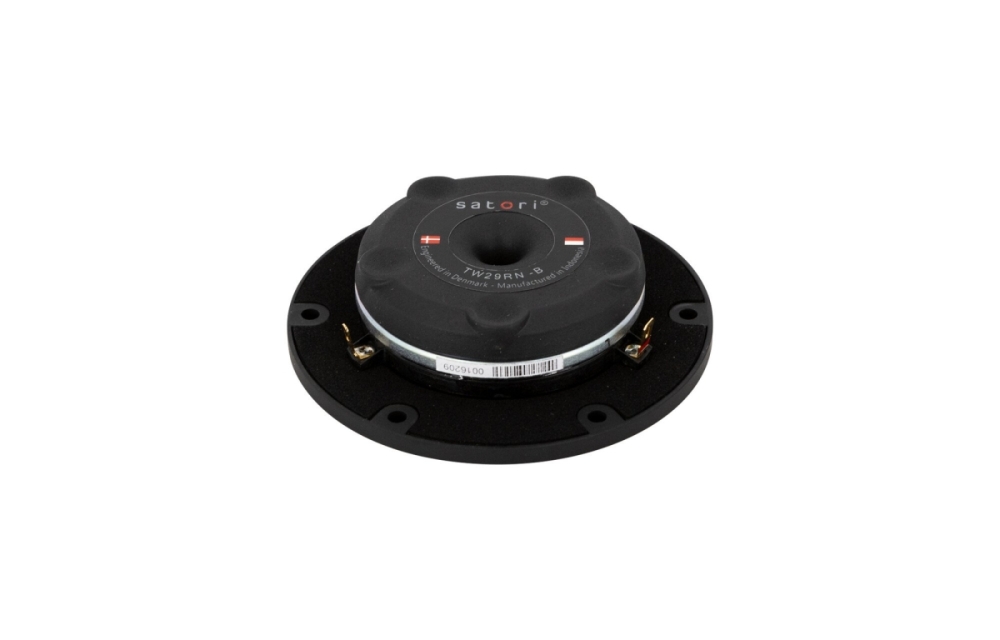

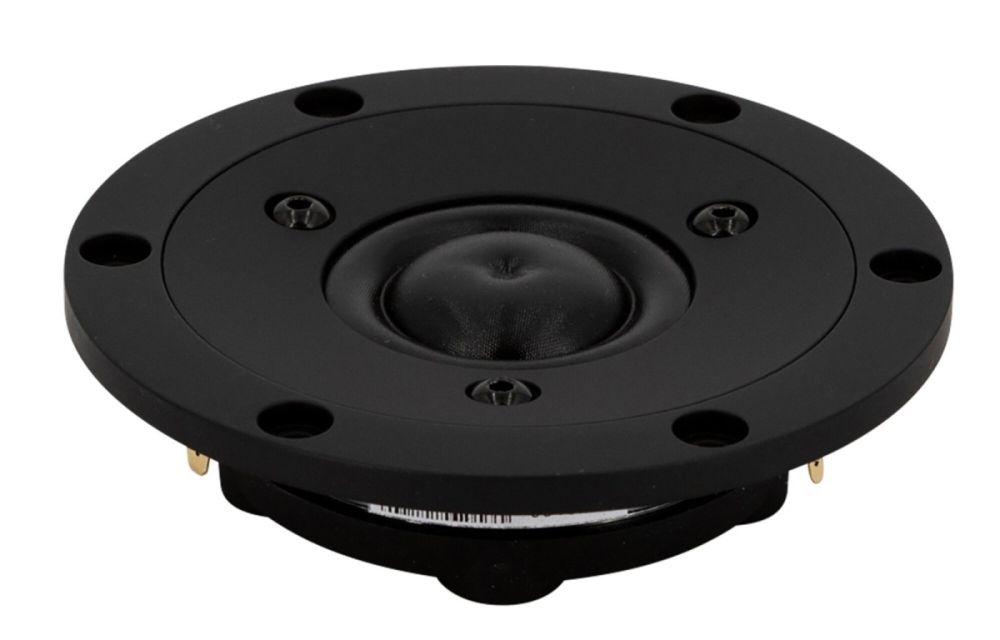

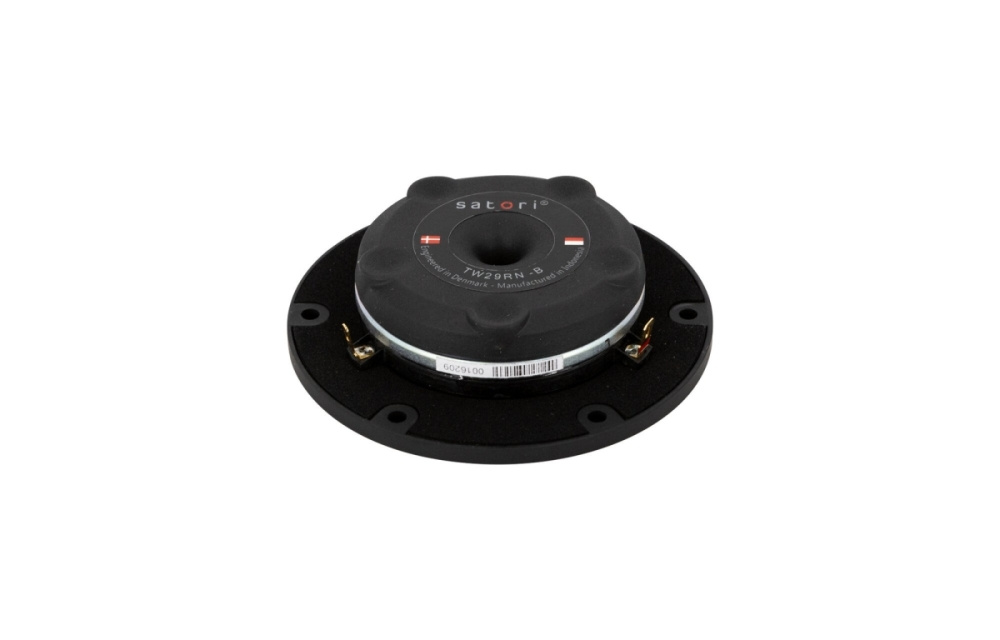

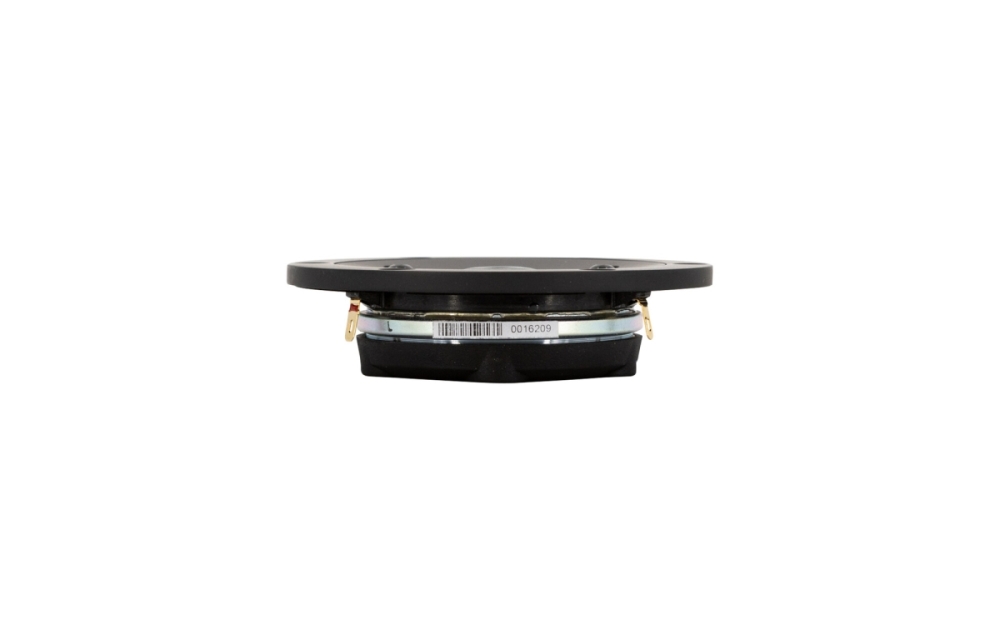

SB Acoustics Satori TW29RN-B är en 1" diskant med resonansfri ring-dome som minimerar högfrekvent breakup för renare ljud. Den passar i högkvalitativa ljudsystem där låg distorsion och hög känslighet prioriteras. Med neodymmotor, mekanisk avkoppling och optimerad dämpning levererar den luftig och dynamisk återgivning i frekvensområdet ovanför 700 Hz.

• Impedans: 4 Ω
• Känslighet: 96 dB (2,83 V / 1 m)
• Effekttålighet: 80 W (med högpassfilter 2600 Hz / 12 dB/oktav)
• Ring-dome med resonansfri design
• Tvådelad aluminiumfrontplatta med mekanisk avkoppling
• Neodymmotor med T-formad polstruktur
• Dubbla balanserade kompressionskammare
• Monteringsdiameter: Ø70 mm
• Monteringsdjup: ca 27 mm

Konstruktion och ljudkvalitet
Satori TW29RN-B har en avancerad ring-dome som eliminerar resonanser och breakup i diskantområdet, vilket ger en klar och detaljerad ljudbild. Den neodymbaserade motorn med T-formad polstruktur och dubbla kompressionskammare minskar distorsion och förbättrar dynamiken. Kopparkapslarna minskar talspoleinduktansen och fasvridning, vilket bidrar till ett rent och naturligt ljud. Den mekaniskt avkopplade aluminiumfrontplattan och den dämpade bakre kammaren i aluminium minimerar oönskade vibrationer för stabil återgivning.

Montering och kompatibilitet
Diskanten är anpassad för infällning med en cutoutdiameter på 70 mm och har en yttre diameter på cirka 104 mm. Monteringsdjupet är cirka 27 mm, vilket gör den lätt att integrera i de flesta högtalarlådor. Skruvhålen är förberedda för säker och stabil montering. Den låga impedansen på 4 ohm kräver att slutsteget eller förstärkaren klarar denna belastning för optimal prestanda.

Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,0 Ω
Talspoleinduktans (Le): 0,02 mH
Effektiv membranyta (Sd): 9,6 cm²
Talspolediameter: 29,0 mm
Talspolehöjd: 2,0 mm
Luftgapshöjd: 2,5 mm
Linjärt slag (p-p): 0,5 mm
Rörlig massa inkl. luft (Mms): 0,44 g
Fri luftresonans (Fs): 700 Hz
Känslighet (2,83 V / 1 m): 96 dB
Mekanisk Q-faktor (Qms): 2,1
Elektrisk Q-faktor (Qes): 0,65
Total Q-faktor (Qts): 0,49
Kraftfaktor (Bl): 3,1 Tm
Effekttålighet: 80 W (IEC 268-5, med högpassfilter 2600 Hz / 12 dB/oktav)
Magnetisk flödestäthet: 1,5 T
Magnetvikt: 0,10 kg
Nettovikt: 0,40 kg

Mått och montering
Yttre diameter: Ø103,8 mm
Frontplattans diameter: Ø92,0 mm
Infällningsdiameter (cutout): Ø70,0 mm
Skruvhål: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdjup bakom front: ca 26,7 mm
