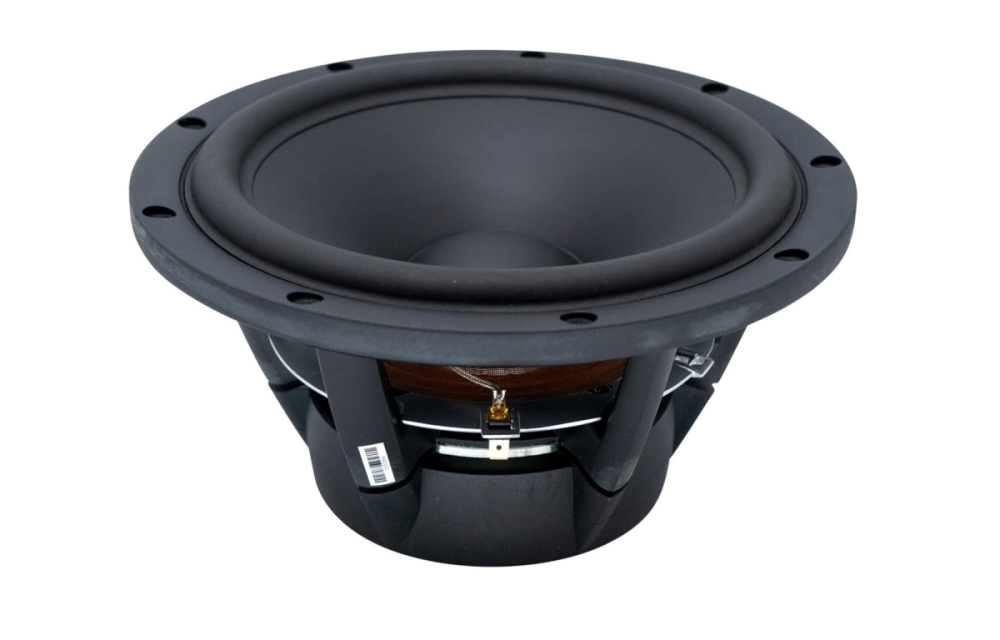

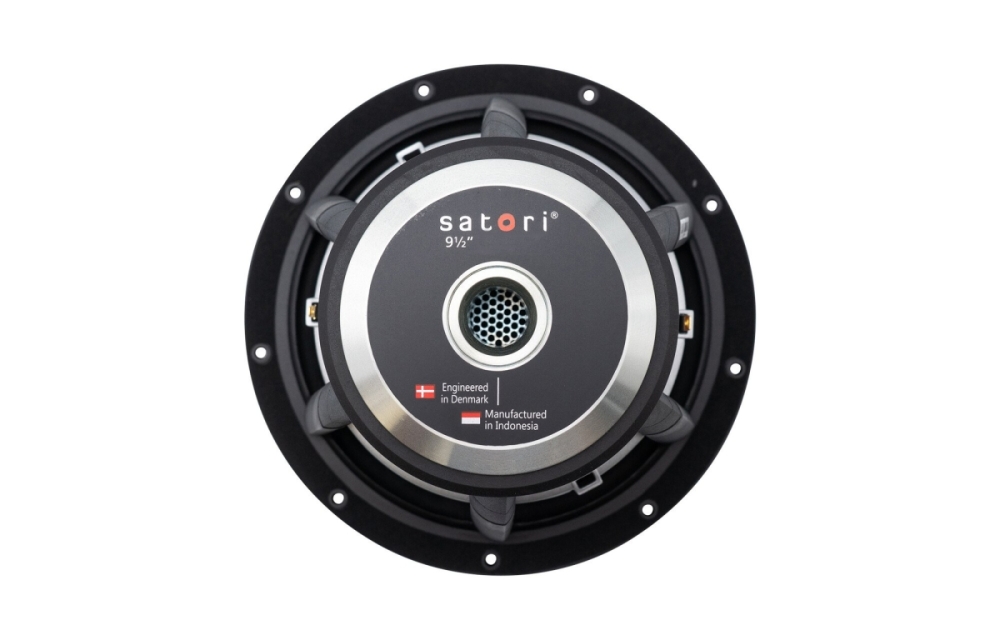

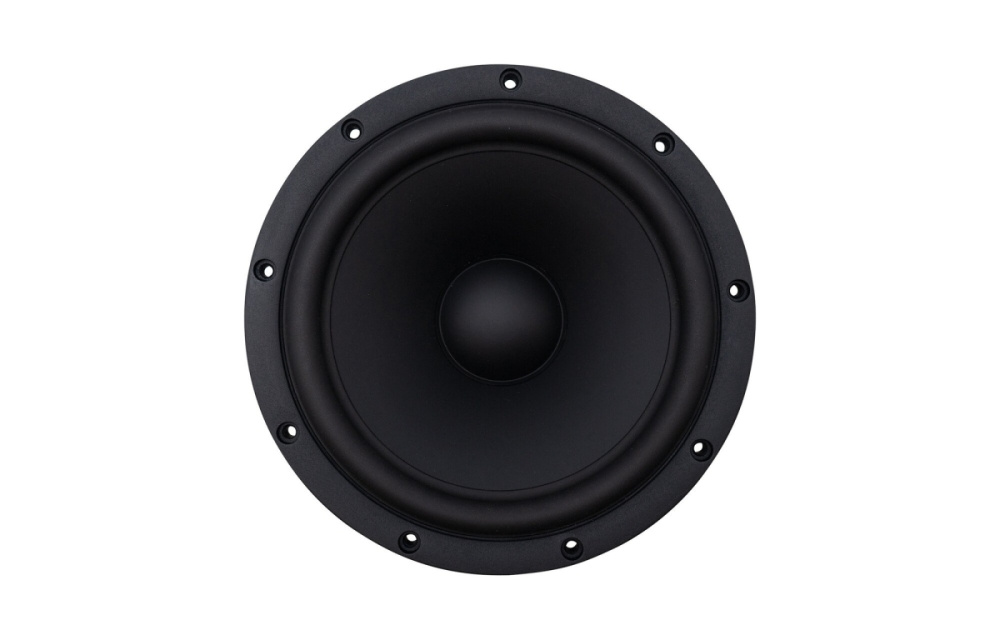

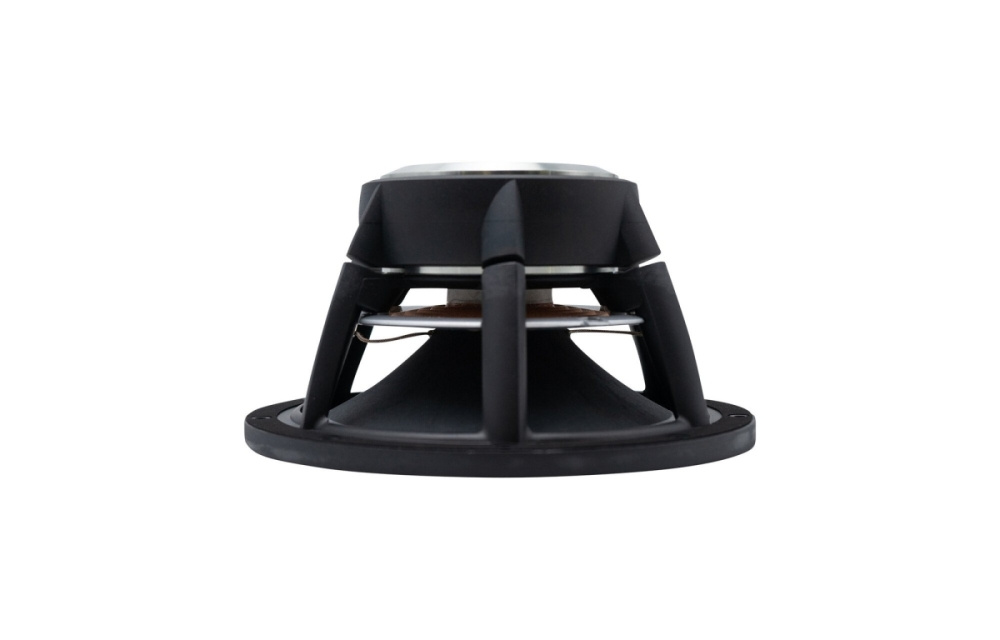

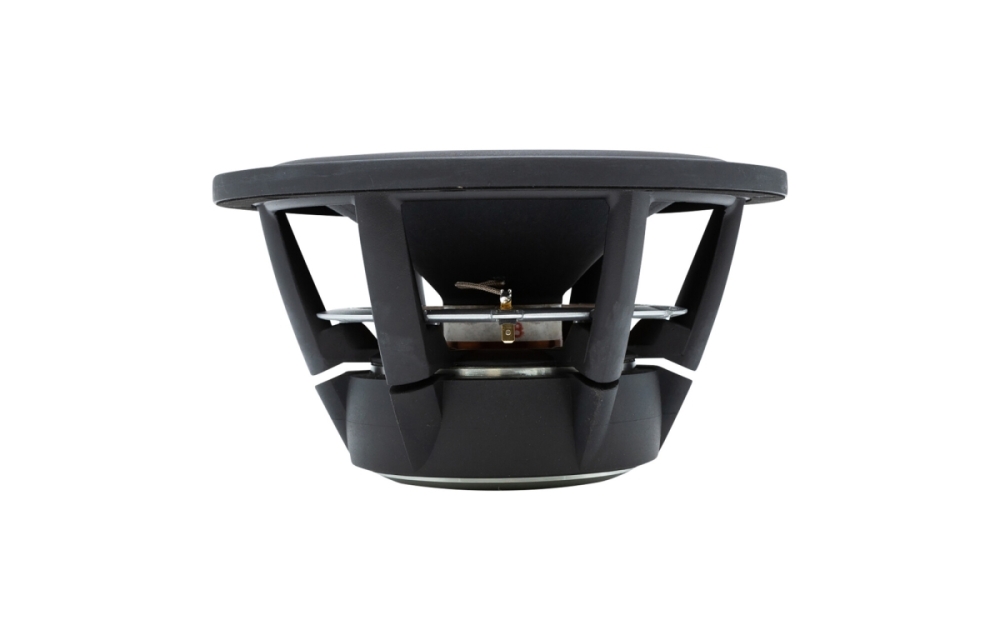

SB Acoustics Satori WO24P-4 är ett 9.5-tums bas/mellanregisterelement med hård papyruskon som ger låg vikt och hög styvhet för exakt ljudåtergivning. Elementet har ett avancerat neodymmotorsystem med dubbla kortslutningsringar och undercut polstycke som minskar distorsion, samt ett ventilerat aluminiumchassi som håller kompressionen nere vid hög belastning. Den linjärt symmetriska upphängningen ger stabil och dynamisk rörelse, vilket gör detta element väl lämpat för högkvalitativa ljudsystem med krav på både kraft och precision.

• Elementstorlek: 9,5 tum (242 mm)
• Impedans: 4 Ω
• Känslighet: 91 dB (2,83 V/1 m)
• Effekttålighet: 90 W (IEC 268-5)
• Talspolediameter: 49,5 mm
• Fri luftresonans (Fs): 28 Hz
• Membranyta (Sd): 255 cm²
• Monteringsdjup: 116,4 mm
• Gjutet aluminiumchassi med ventilation

Konstruktion och ljudkvalitet

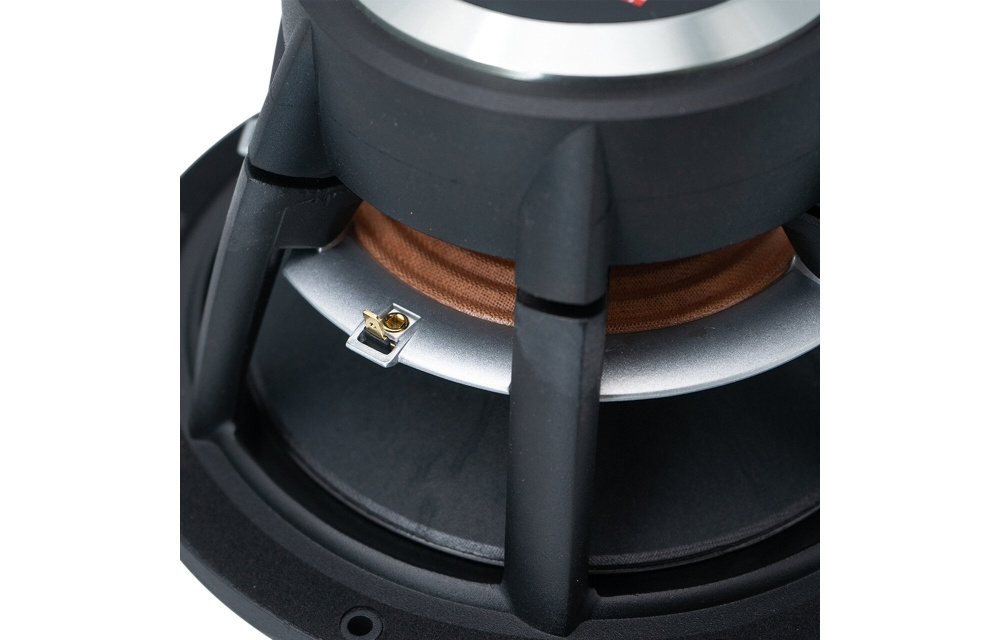

Den hårda papyruskonen är tillverkad internt och kombinerar låg vikt med god styvhet, vilket ger snabb respons och låg distorsion. Motorn är optimerad med undercut polstycke och dubbla kortslutningsringar som effektivt minskar oönskade magnetiska störningar. Det välventilerade aluminiumchassit minskar kompression och håller temperaturen nere, vilket ger stabil prestanda även vid hög belastning. Den linjärt symmetriska upphängningen säkerställer att membranet rör sig exakt och kontrollerat för ett rent och dynamiskt ljud.

Montering och kompatibilitet
Elementet har en yttre diameter på 242 mm och en infällningsdiameter på 209,3 mm, vilket passar standard 9.5-tums monteringshål. Monteringsdjupet är 116,4 mm, och chassit är försedd med 9 skruvhål vinklade 40° för säker fastsättning. Den robusta konstruktionen och standardmåtten gör det enkelt att integrera i både nybyggda och uppgraderade högtalarsystem.

Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,3 Ω
Talspoleinduktans (Le): 0,29 mH
Effektiv membranyta (Sd): 255 cm²
Talspolediameter: 49,5 mm
Talspolehöjd: 23 mm
Luftgapshöjd: 6 mm
Linjärt slag (p-p): 17 mm
Magnetisk flödestäthet: 1,1 T
Magnetvikt: 1,36 kg
Nettovikt: 3,7 kg
Fri luftresonans (Fs): 28 Hz
Känslighet (2,83 V / 1 m): 91 dB
Mekanisk Q-faktor (Qms): 6,7
Elektrisk Q-faktor (Qes): 0,42
Total Q-faktor (Qts): 0,40
Rörlig massa inkl. luft (Mms): 42 g
Kraftfaktor (Bl): 7,6 Tm
Ekvivalent volym (Vas): 71 liter
Eftergivlighet (Cms): 0,77 mm/N
Mekanisk förlust (Rms): 1,1 kg/s
Effekttålighet: 90 W (IEC 268-5)
