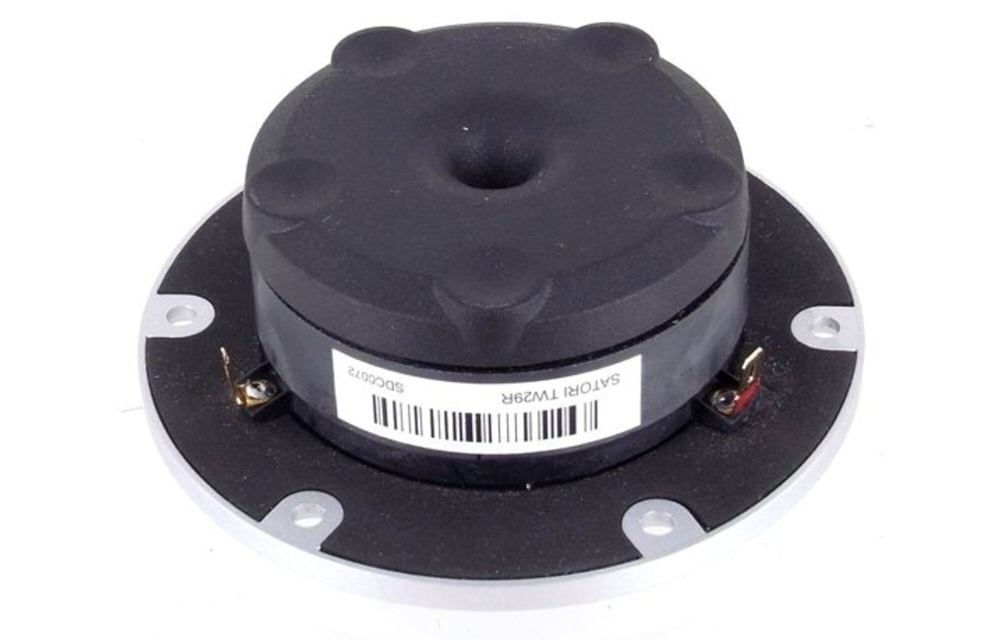

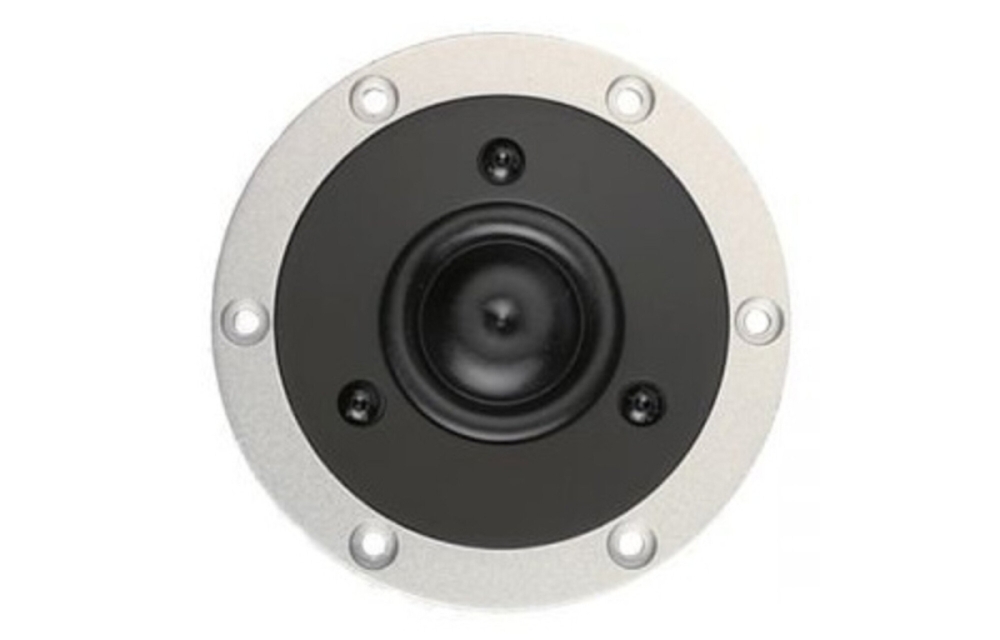

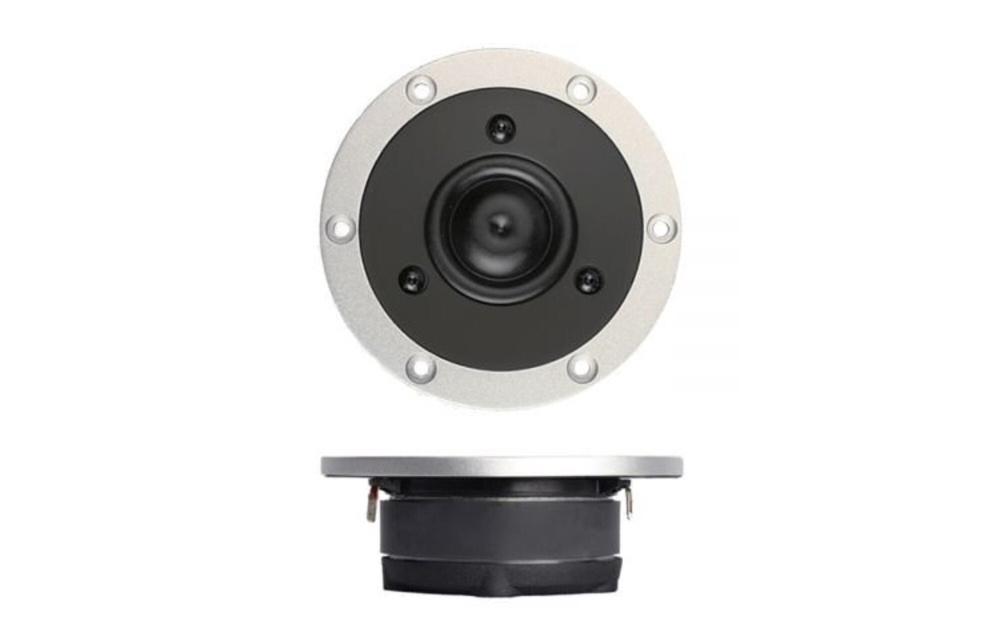

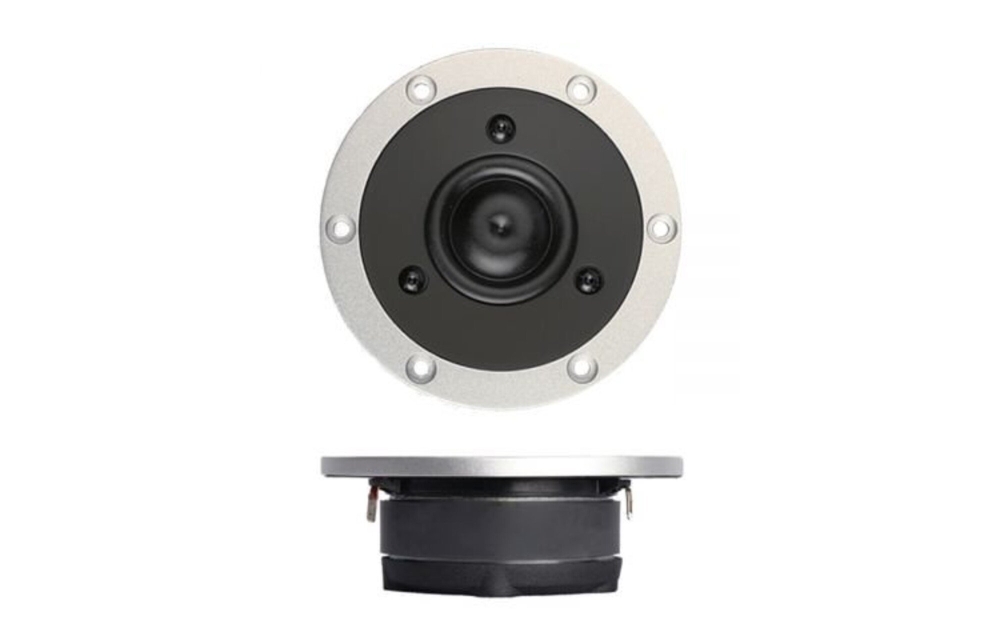

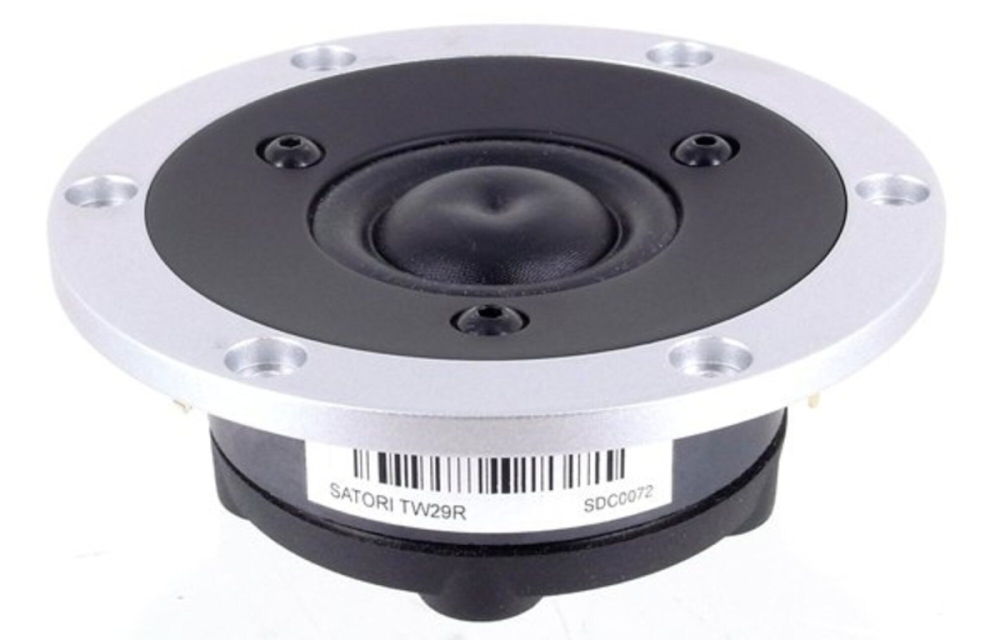

SB Acoustics Satori TW29R är en högkvalitativ 1" ring-dome-diskant anpassad för avancerade ljudsystem som kräver detaljerad och ren diskantåtergivning. Med låg impedans (4 Ω) och hög känslighet (92 dB) passar den väl i slutsteg eller förstärkare med god kontroll. Den resonansfria konstruktionen och dubbla kompressionskammare ger dynamiskt och distorsionsfritt ljud, medan kopparkapslar och mekanisk avkoppling minskar fasvridning och störningar. Enkel montering med standardmått gör den lätt att integrera i olika högtalarbyggen.

• 1" ring-dome-diskant, 4 Ω impedans
• Känslighet 92 dB (2,83 V / 1 m)
• Fri luftresonans 600 Hz
• Effekttålighet 80 W (med högpass 2600 Hz, 12 dB/oktav)
• Dubbla balanserade kompressionskammare
• Kopparkapslar minskar talspoleinduktans och fasvridning
• Tvådelad aluminiumfrontplatta med mekanisk avkoppling
• Monteringsdjup ca 37,3 mm, infällningsdiameter 70 mm
• Ventilerad polpelare och CCAW-talspole med låg massa

Konstruktion och ljudkvalitet
Satori TW29R är byggd för att minimera resonanser och breakup i höga frekvenser tack vare sin ring-dome-design. Dubbla balanserade kompressionskammare ger bättre dynamik och kontroll, medan kopparkapslar och ventilering minskar fasvridning och distorsion. Den mekaniskt avkopplade aluminiumfrontplattan bidrar till att reducera oönskade vibrationer. Resultatet är en ren, detaljerad och stabil diskant som fungerar utmärkt i avancerade ljudsystem.

Montering och kompatibilitet
Diskanten har en standardiserad infällningsdiameter på 70 mm och ett monteringsdjup på cirka 37 mm vilket gör den enkel att integrera i de flesta högtalarlådor. Skruvhålen är anpassade för stabil montering och konstruktionen är optimerad för att kopplas effektivt till bakre kammare via en ventilerad polpelare. Detta underlättar både installation och ger en stabil ljudprestanda.

Specifikationer
Nominell impedans: 4 Ω
Fri luftresonans (Fs): 600 Hz
Känslighet (2,83 V / 1 m): 92 dB
Talspoleinduktans (Le): 0,02 mH
Mekanisk Q-faktor (Qms): 2,0
Elektrisk Q-faktor (Qes): 1,24
Total Q-faktor (Qts): 0,77
Talspolediameter: 29,0 mm
Kraftfaktor (Bl): 2,0 Tm
Luftgapshöjd: 2,5 mm
Effekttålighet: 80 W (med högpassfilter 2600 Hz, 12 dB/oktav)
Magnetisk flödestäthet: 1,0 T
Rörlig massa inkl. luft (Mms): 0,44 g
Magnetvikt: 0,22 kg
Nettovikt: 0,53 kg

Mått och montering
Yttre diameter: Ø103,8 mm
Frontdiameter: Ø92,0 mm
Infällningsdiameter (cutout): Ø70,0 mm
Skruvhål: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdjup bakom front: ca 37,3 mm
