Helix AMPLIFY - Kraft, precision, funktionalitet.

Helix AMPLIFY 204 DIRECT är slutsteget för dig som bygger ett DSP-baserat ljudsystem och söker riktigt, riktigt bra förstärkning till högtalarna – helt utan onödiga filter eller signalbearbetning. Den är skapad för att leverera ren, transparent effekt direkt från din DSP, med maximal signalkvalitet och minimal påverkan på ljudet.

• 4-kanals Klass D-slutsteg
• 4x100 W RMS i 4 Ohm
• 4x190 W RMS i 2 Ohm
• 2x380 W bryggkopplat @ 4 ohm
• DirectDSP-ingångar - används endast med DSP
• Gain-reglage och clip-LED
• Direktkoppling för extern DSP (DirectDSP)
• Start-stopp-kompatibel ner till 6 V
• Stereo/mono-switch per kanalpar
• Avskalat, rent signalflöde utan filtrering

HELIX AMPLIFY – Tre vägar till rätt förstärkning

HELIX AMPLIFY-serien erbjuder tre tydligt avgränsade förstärkarmodeller – var och en optimerad för ett specifikt användningsområde. Du väljer efter behov, inte kompromisser.

AMPLIFY DIRECT – För dig som redan har en extern DSP
DIRECT-modellerna är rena slutsteg utan interna filter eller justeringar gjorda för att leverera ett helt ofiltrerat, högkvalitativt signalflöde från en extern DSP. Med DirectDSP-ingångar, högkvalitativ gain-justering och inbyggd clipping-indikator får du en förstärkare som inte färgar signalen – den bara förstärker den med maximal transparens och minimalt brus. Perfekt för dig som bygger system runt en avancerad DSP-lösning.

AMPLIFY X-OVER – Klassisk uppgradering med full kontroll
X-OVER är modellen för dig som använder en original- eller eftermarknadsstereo och vill ha en komplett lösning i ett enda steg. Det inbyggda försteget med olika inställningar gör det enkelt att skräddarsy ljudet utan att behöva extern signalbehandling. Välj mellan olika systemuppsättningar – t.ex. aktiv front, passiv fram/bak eller front + sub via bryggade kanaler. Med växlingsbara ingångar (RCA eller högnivå), ADEP.3 för originalradio-kompatibilitet och auto-start blir installationen både flexibel och enkel.

AMPLIFY DSP – Full kontroll direkt i förstärkaren
DSP-modellerna kombinerar förstärkning och signalbehandling i ett och samma chassi – för dig som vill ha total kontroll utan att installera en extern DSP. Med kraftfulla processorer, högkvalitativ inbyggd effekt, högupplöst ljud och funktioner som Input Signal Analyzer, Augmented Bass Processing och RealCenter är det här en komplett digital ljudcentral som täcker alla användingsområden du behöver. Stöd för både analoga och digitala ingångar, bred kompatibilitet med originalsystem och möjligheten att konfigurera allt via DSP PC-Tool 5 med TuneEQ gör dessa modeller till navet i avancerade installationer.

Gott om kraft

Effekten är densamma som i X-OVER-modellen, vilket gör att du inte behöver kompromissa: upp till 190 watt per kanal vid 2 ohm, eller 380 watt per kanal bryggat. Oavsett om du bygger ett fyrkanals frontsystem eller en 2.1-konfiguration med subwoofer har du tillräckligt med kraft att arbeta med.

Skräddarsydd för DSP

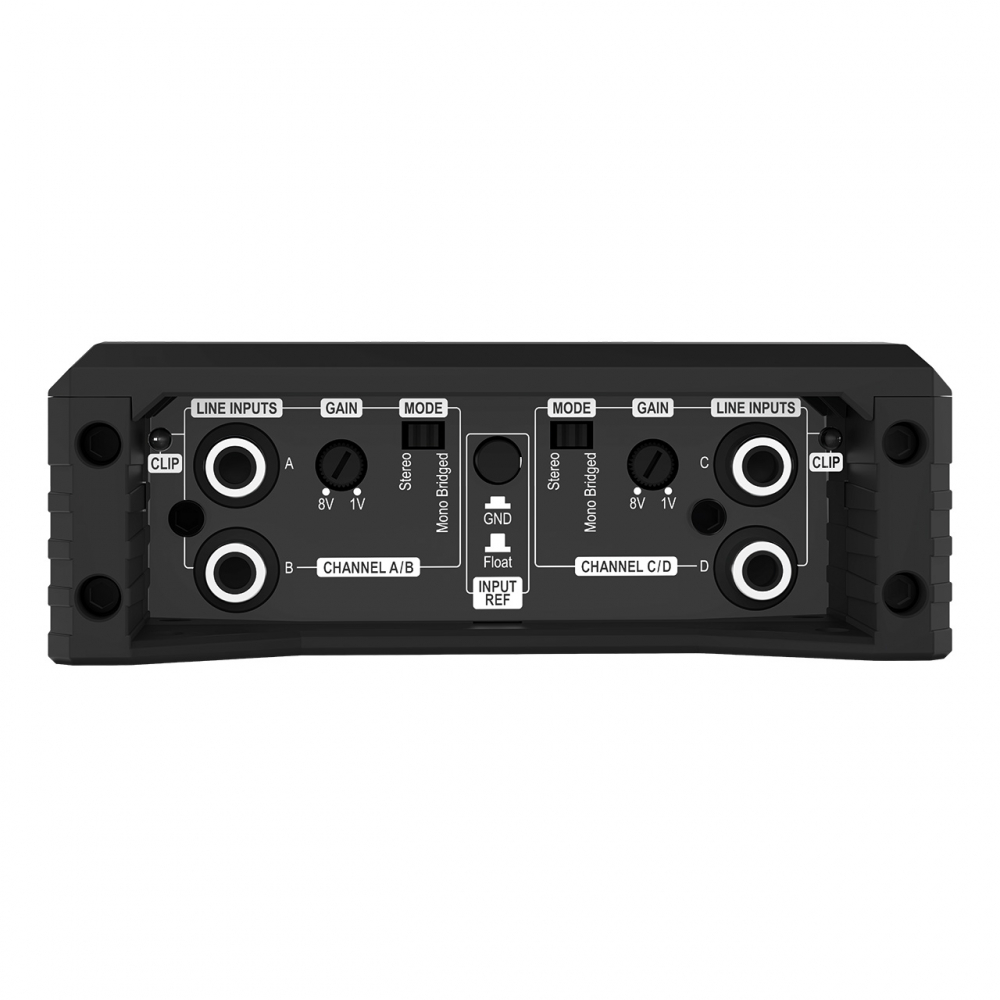

AMPLIFY DIRECT-modellen är helt fokuserad på ren förstärkning. Tack vare de särskilda DirectDSP-ingångarna skickas signalen ofiltrerad och störningsfritt genom slutsteget – perfekt för dig som använder en extern HELIX DSP eller liknande processor. Den minimalistiska arkitekturen minimerar både brus och distorsion. Med gain-justering av hög kvalitet, clipping-indikator och en praktisk stereo/mono-switch kan du dessutom anpassa signalnivå och koppling enkelt, även om du bara har en RCA-kabel per kanalpar.

Kompakt, tyst och installationsvänlig

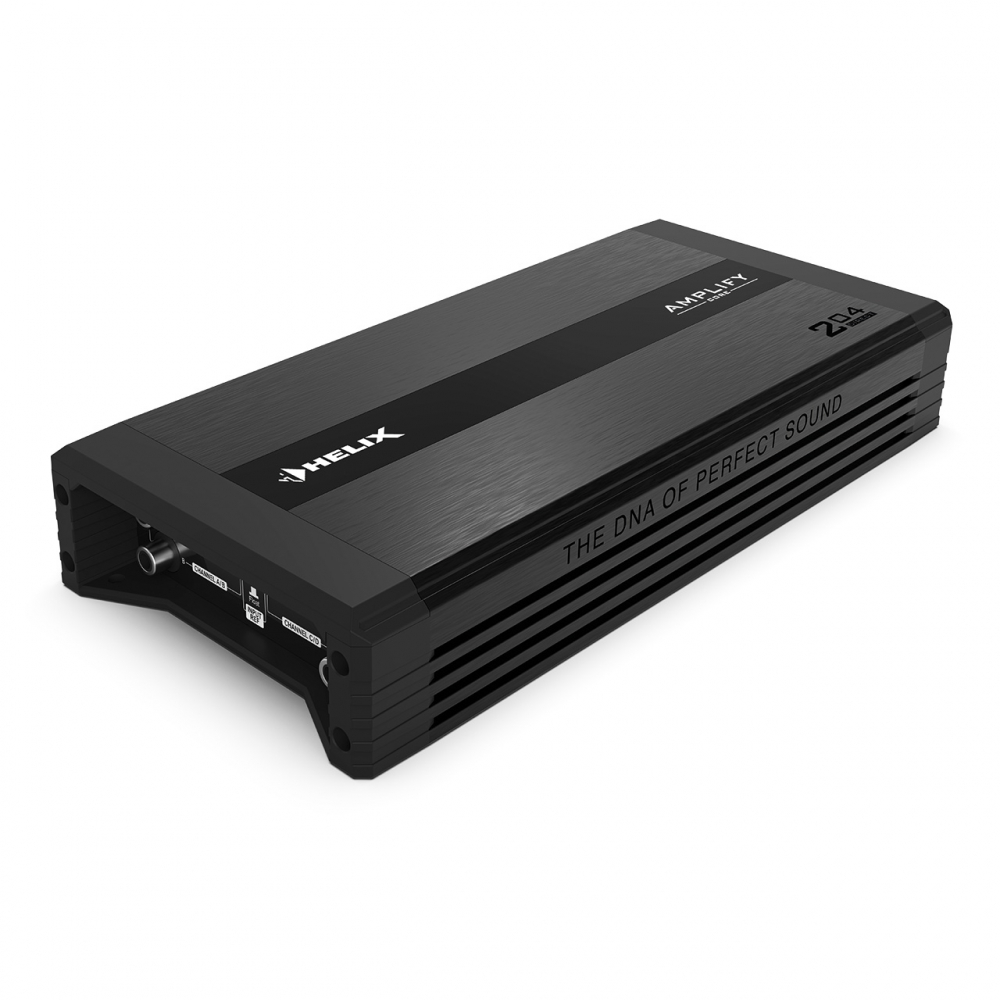

Precis som övriga AMPLIFY-modeller är 204 DIRECT byggd med kompakt formfaktor och avtagbart topplock som döljer reglage och anslutningar. Den är start-stopp-kompatibel, klarar tillfälliga spänningsdippar ner till 6 volt, och dess låga tomgångsströmförbrukning gör den till ett perfekt val även i energieffektiva fordon.

I kartongen

Slutsteget HELIX AMPLIFY 204 DIRECT
Insexnycklar
Anslutningskablar
Säkringar
Monteringsmaterial
Manual

Specifikationer

Effekt (RMS, ≤1 % THD+N @ 14.4 V)
4 x 100 W @ 4 Ohm
4 x 190 W @ 2 Ohm
2 x 380 W @ 4 Ohm (bryggat)
Max uteffekt per kanal: upp till 240 W RMS @ 2 Ohm*

Förstärkarteknik
Klass D

Ingångar
4 x RCA / Cinch
1 x Remote In

Ingångskänslighet
RCA: 1 – 8 V

Ingångsimpedans
67 kOhm

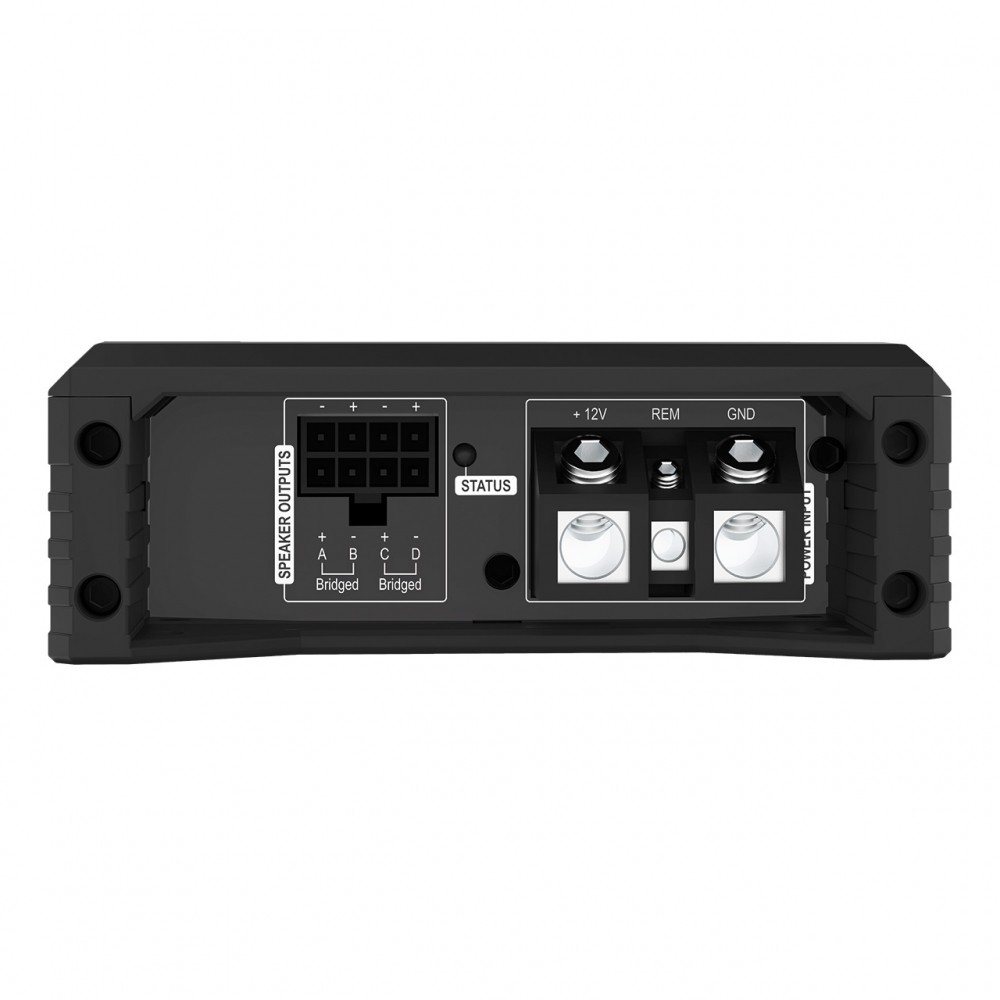

Utgångar
4 x högtalarutgångar

Frekvensomfång
10 Hz – 20 000 Hz

Signal/brusförhållande
99 dB (A-vägt, vid full effekt)

Distorsion
THD @ 1 kHz, 1 W @ 4 Ohm: < 0.012 %
THD+N @ 1 kHz, 1 W @ 4 Ohm: < 0.02 %

Dämpfaktor
70

Driftspänning
10.5 – 16 V (klarar ned till 6 V i max 5 sek)

Tomgångsström
1 100 mA

Säkringar
2 x 30 A LP-Mini (APS)

Effektförbrukning
Max 70 A @ 12 V DC

Driftstemperatur
-40 °C till +70 °C

Ytterligare funktioner
Start-stopp-kompatibel
Clipping LED
DirectDSP-ingångar
Stereo/mono-omkopplare per kanalpar

Mått (H x B x D)
40 x 248 x 114 mm

* En kanal i drift (≤ 10 % THD+N @ 14.4 V)
