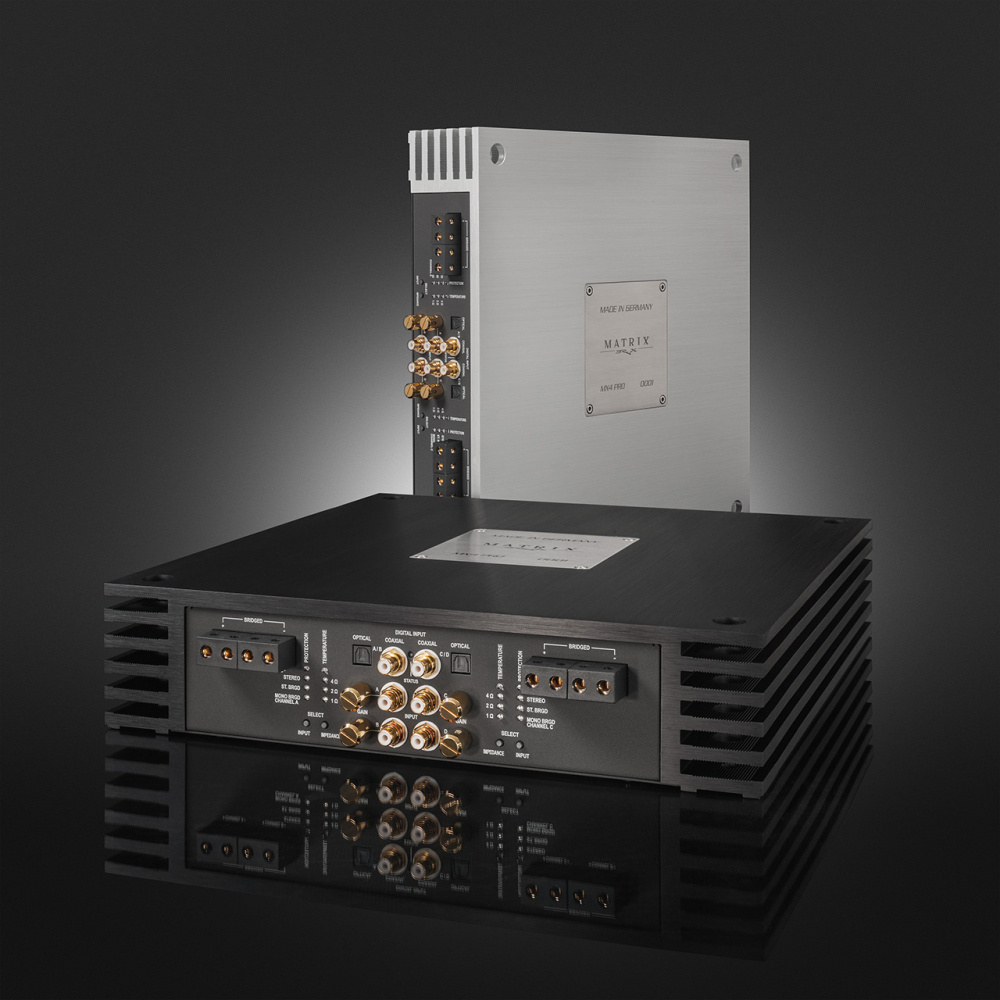

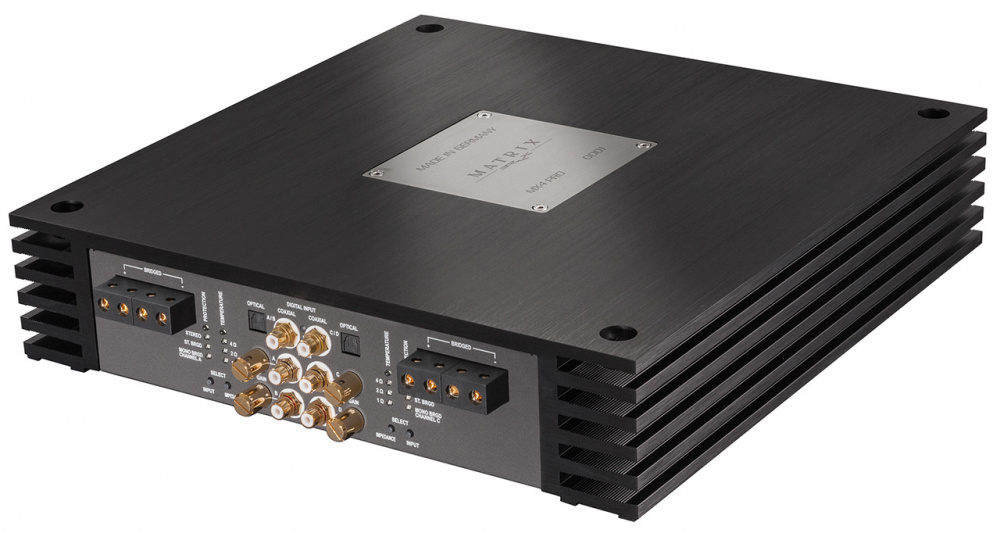

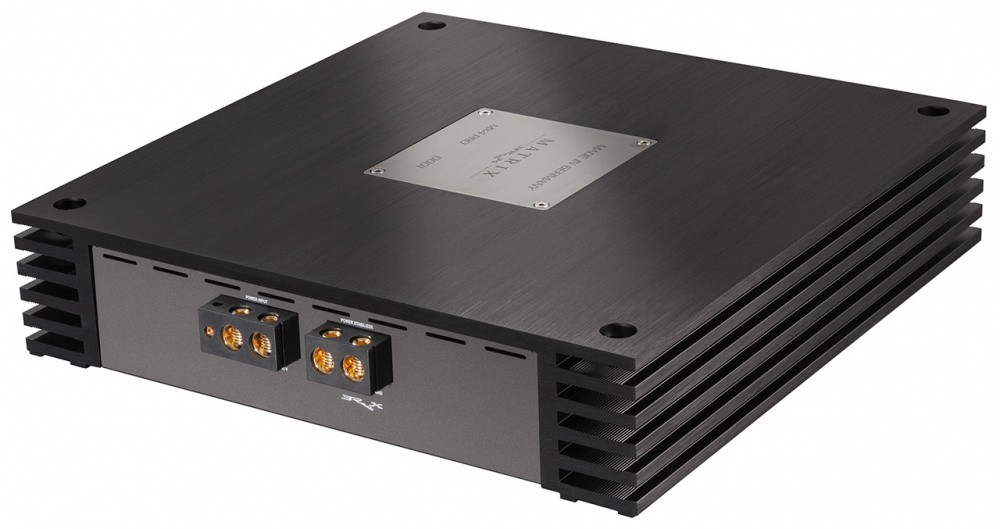

BRAX MX4 PRO - Black Edition är ett häpnadsväckande avancerat slutsteg från tyska Audiotec Fischer. Målet är - kort och gott - att göra världens bästa förstärkare, helt utan kompromisser. Enbart material av högsta kvalitét används för att tillverka detta toppmoderna teknologiska mästerverk som verkligen sätter ribban högre än någonsin tidigare skådat. Varje förstärkare är handbyggd på beställning och hårdtestas på plats i Schmallenberg innan leverans.

• Två digitala stereoingångar i SPDIF-format (optiskt och elektriskt) med samplingsfrekvens upp till 192 kHz
• DiSAC-volymkontroll (Digital Signal Analog Controlled) för de digitala signalingångarna, styrd via BRAX DSP
• Optimerad fyrlagers PCB-design för högsta möjliga ström- och signalflöde samt ökad uteffekt
• Förlustfri växling mellan ingångar via relän med guldpläterade kontakter
• Bästa möjliga impulsrespons tack vare avsaknad av kopplingskondensatorer i signalvägen
• Otrolig dämpfaktor på över 1400 (i 4 ohm) för perfekt konkontroll
• Maximerat signal-till-brusförhållande tack vare nätdelssynkronisering
• Extremt komplex och reglerad nätdel

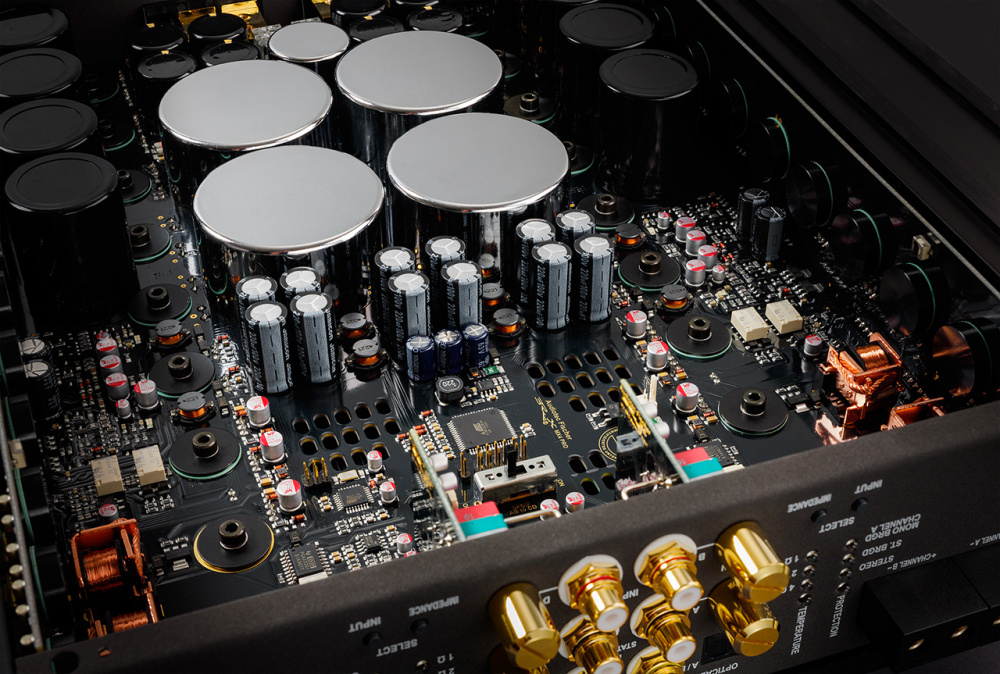

• Kondensatorer med en total kapacitans på 40 000 μF och lägsta möjliga ESR samt en 300 A drossel för att jämna ut peakar i strömförsörjningen

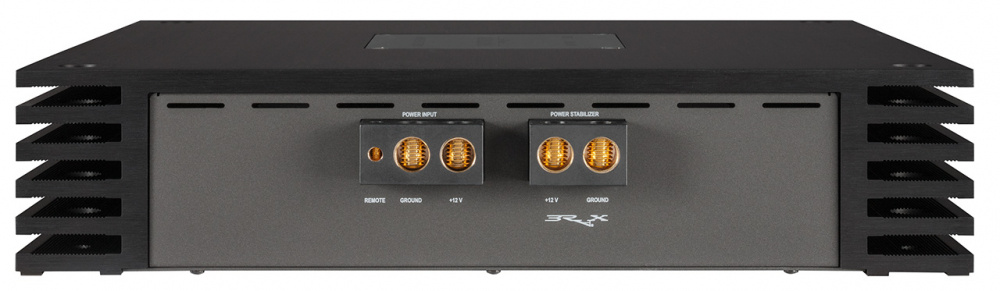

• Separat kontakt för BRAX-strömkondensator
• Skyddskrets för högtalarna via sofistikerade högströmsrelän
• Särskilt designade toroidtransformatorer med kärnmaterial av hög permeabilitet för högsta möjliga mättningsström
• 32st handplockade exklusiva MOSFET-transistorer för lägsta tolerans och enastående mätdata
• Ingraverat serienummer på en platta i rostfritt stål
• Uteffekt på 300W RMS per kanal oberoende av impedans
• Stabilt i 4, 2 eller 1 ohm
• Processor- och temperaturstyrd fläkt i bottenplattan
• Massiv kylfläns tillverkad av en särskild aluminiumlegering för optimal kylning av alla transistorer

Världens bästa slutsteg för billjud
Är det möjligt att göra världens bästa förstärkare ännu bättre? Det var verkligen en utmaning för ingenjörerna på Audiotec Fischer när de påbörjade utvecklingen av MX4 PRO. När en BRAX-produkt ska designas är det av högsta vikt att varje enskild detalj omprövas om och om igen, även om det vid första anblick inte verkar meningsfullt. Enligt Audiotec Fischers uppfattning är detta det enda sättet för att tänja gränserna på vad som är möjligt - både akustiskt och tekniskt - längre och längre. Till slut kan man vara helt övertygad om att MX4 PRO återigen sätter en ny standard för förstärkare.

Handplockade transistorer
Detta mästerverk är den perfekta symbiosen av toppmoderna komponenter och geniala tekniska innovationer utan att glömma arvet och traditionen som BRAX är känt för. Som enda tillverkare tar Audiotec Fischer fortfarande för givet att handplocka effekttransistorer för produktionen av varje BRAX-förstärkare - och det är ingen hemlighet att de nödvändiga instrumenten och verktygen för urvalsprocessen är Audiotec Fischers egna utvecklingar. Denna unika process försäkrar inte bara lägsta möjliga serietoleranser utan också oöverträffade mätnings- och effektvärden.

En nätdel utan dess like

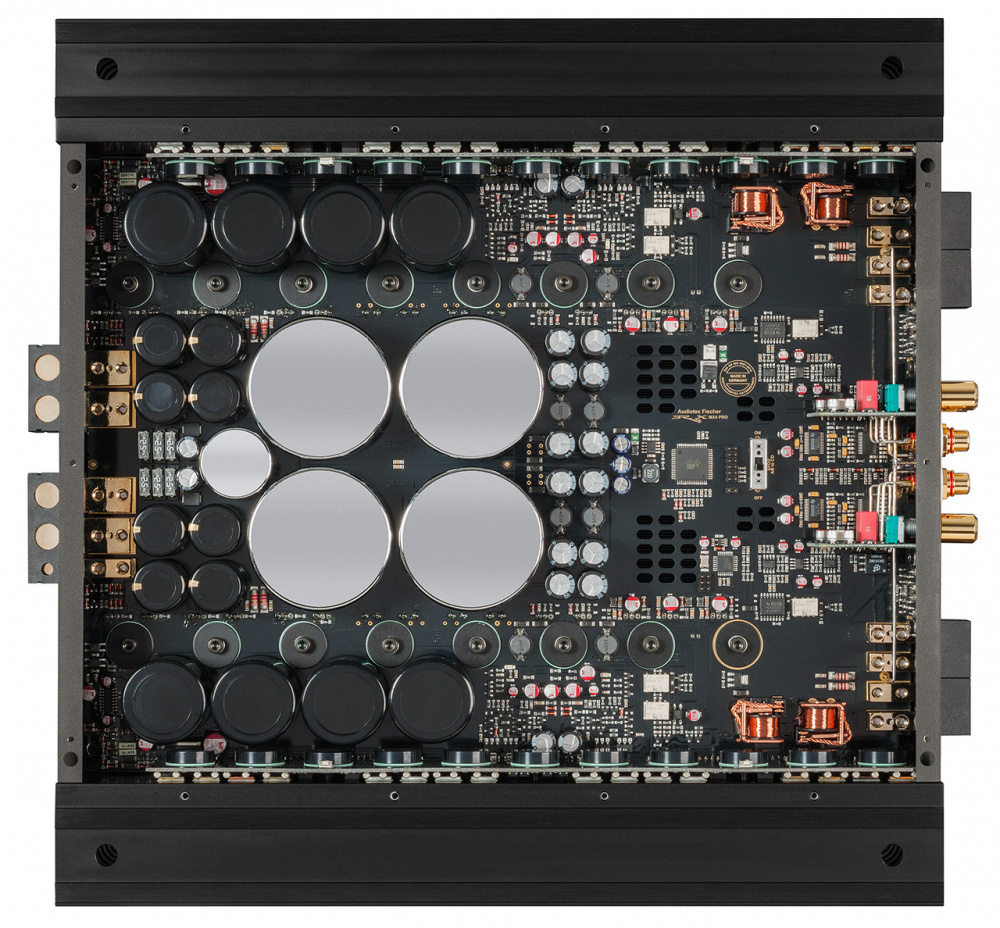

En betydande del av prestandan beror på de omfattande ansträngningar som görs för nätdelen för alla moduler i BRAX-förstärkarna. Separata och stabiliserade matningsspänningar för vardera två kanaler garanterar perfekta förutsättningar för varje förstärkarsteg. Elektrolytkondensatorerna med ultralåg ESR (särskilt tillverkade för Audiotec Fischer) är vid det här laget lika legendariska som de inkapslade toroidtransformatorerna med över 1800W strömstyrka. En helt omarbetad PCB-design med fyra massiva kopparlager säkerställer maximal strömledningsförmåga - så det är ingen överraskning att MX4 PRO med sina "enkla" 4 x 300 RMS vid 4/2/1 ohm levererar mer kraft till högtalarutgångarna än någonsin tidigare.

En perfekt kamrat till BRAX DSP
Men inte nog med det - MX4 PRO är ett praktexempel på en naturlig övergång mellan traditionell förstärkarteknik och den digitala eran. Det har lagt enorma mänger fokus bara för volymkontrollen av de digitala ingångarna. Som en nyhet inom bilstereosegmentet sker volymjusteringen (i kombination med BRAX DSP) precis innan slutsteget som driver högtalarna - och självklart sker detta i den analoga domänen utan att offra någon signalupplösning alls. BRAX DSP bäddar in volyminformationen i den digitala SPDIF-dataströmmen, som sedan avkodas av MX4 PRO.

Made in Germany
Enbart DiSAC bevisar Audiotec Fischers ingenjörers strävan efter ren perfektion - och du kan vara säker på att denna noggrannhet kommer att fortsätta genom hela produktionsprocessen. Varje enskild förstärkare är specialtillverkad på beställning och dess respektive serienummer registreras i vår databas. Därför är varje BRAX MX4 PRO en värdefull och unik produkt som helt klart förtjänar titeln "high-end made in Germany".



DiSAC-volymkontroll (Digital Signal Analog Controlled) i kombination med BRAX DSP
I ett ljudsystem i bil finns normalt sett två sätt att styra volymen;

a) Volymen justeras direkt i signalkällan (t.ex. stereon / huvudenheten):
Detta är den vanligaste metoden, men den har en stor nackdel så fort det finns en ytterligare DSP i ljudvägen. Hela upplösningen som DSP:n tillåter kan då bara utnyttjas när signalkällans volym är inställd på högsta nivå, annars "saknas" upplösning så att ljudet saknar precision vid mycket låga volymer. Men denna typ av förlust kan uppstå även om ingen DSP finns i signalvägen mellan signalkällan och förstärkaren, eftersom de flesta huvudenheter idag innehåller en digital volymkontroll som också har en negativ effekt på signalupplösningen vid låga volymer.

b) Volymen justeras i ljudprocessorn (DSP):
I det här fallet levererar signalkällan en fullskalig signal så att en DSP i signalvägen får bästa möjliga förutsättningar för att fungera utan att tappa någon upplösning, t.ex. under A/D-omvandlingen. En fjärrkontroll till DSP:n kommer då bära ansvaret för att styra volymen i ljudprocessorn i den digitala domänen, men även detta har en liten påverkan på ljudkvalitéten.

Den perfekta lösningen:
BRAX Matrix MX4 PRO i kombination med BRAX DSP har en helt annan strategi för att undvika försämring av signalkvalitéten. Audiotec Fischers exklusiva och egenutvecklade "DiSAC"-teknik fungerar optimalt om antingen signalkällan inte har någon volymjustering alls, eller om källan alltid levererar en stark signal. I det fallet utförs all signalbehandling i BRAX DSP utan att minska ljudupplösningen i något steg. För att sedan justera volymen kan en av kontrollerna URC.3, Conductor eller Director användas.

Specialiteten ligger i det faktum att volyminformationen från fjärrkontrollen kodas in i den digitala signalen från BRAX DSP och överförs till MX4 PRO. MX4 PRO kan på egen hand extrahera och avkoda volyminformationen från den digitala signalen och använda den för att helt förlustfritt justera de analoga volymkontrollerna efter D/A-omvandlingen. I praktiken innebär detta att volymkontrollen sker i signalvägen där den inte har någon påverkan på ljudkvalitéten, precis innan slutsteget som driver högtalarna.

Denna typ av volymjustering är helt unik inom billjudsegmentet och bevisar än en gång att Audiotec Fischer verkligen ligger i framkant på utvecklingen för att omdefiniera vad ljudkvalitét innebär.



Stöd för Start-Stopp
Självklart finns stöd för bilar med start-stopp-funktion i MX4 PRO. Nätdelen i förstärkaren säkerställer att MX4 PRO fortsätter fungera precis som vanligt, även om batterispänningen sjunker hela vägen ned till 6 Volt när startmotorn går.



Specifikationer
Effekt @ 4 Ohm: 4 x 300W RMS
Effekt @ 2 Ohm: 4 x 300W RMS
Effekt @ 1 Ohm: 4 x 300W RMS
Effekt @ 4 Ohm (bryggkopplat): 2 x 600W RMS
Effekt @ 2 ohm (bryggkopplat): 2 x 600W RMS

Teknologi: Klass AB

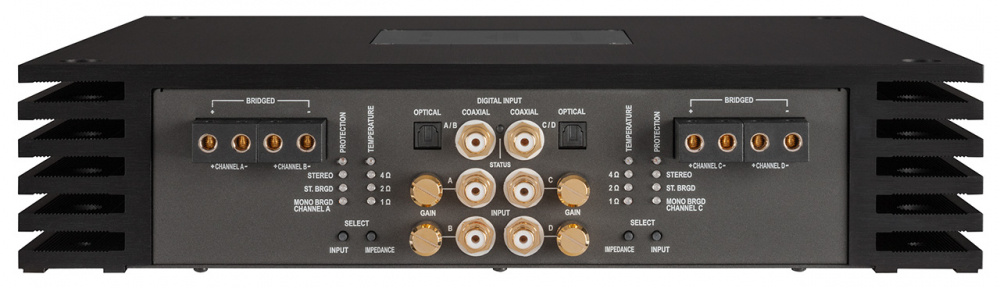

Analoga ingångar: 4st RCA, 1st Remote in
Digitala ingångar: 2st optisk SPDIF (32-96 kHz), 2st koaxial SPDIF (32-192 kHz)
Ingångskänslighet (RCA): 1.0-8.0 V
Ingångsimpedans (RCA): 10 kOhm
Utgångar: 4st högtalarutgångar
Signalomvandlare (digital ingång): BurrBrown 24-bit DA-omvandlare

Frekvensomfång: 10 Hz - 80 kHz
Signal-till-brusförhållande (digital ingång): > 116 dB(A)
Signal-till-brusförhållande (analog ingång): > 116 dB(A)
Distorsion (THD): < 0.0005 %
Dämpfaktor: > 1400
Spänningsområde: 9-16 Volt (ned till 6 Volt i högst 5 sekunder)
Tomgångsström: 8.5 A

Temperaturområde: -40° C till +70° C
Säkringar: 6x 25 A LP-Mini-säkring (APS)
Ytterligare funktioner: Skyddsystem mot färgning, kontakt för BRAX-strömkondensator, stöd för start-stopp
Dimensioner (BxHxD): 360x79x360 mm
Vikt: 12.0 kg
